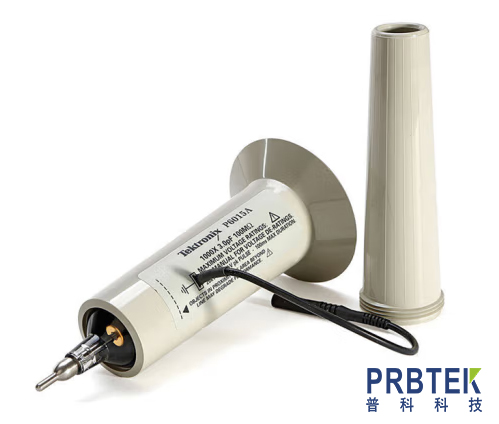

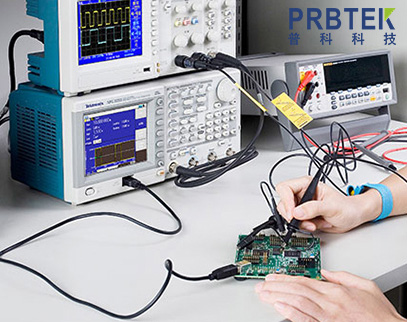

高壓探頭的使用注意事項

　　首先是帶寬，這個通常會在高壓探頭上寫明，多少 MHz。如果高壓探頭的帶寬不夠，示波器的帶寬再高也是無用。

　　另外就是高壓探頭的阻抗匹配。電流探頭在使用之前應該先對其阻抗匹配部分進行調節。通常在差分探頭的靠近示波器一端有一個可調電容，有一些高壓探頭在靠近探針一端也具有可調電容。它們是用來調節示波器高壓探頭的陽抗匹配的。如果阻抗不匹配的話，測量到的波形將會變形。

　　調節示波器高壓探頭阻抗匹配的方法如下:首先將示波器的輸入選擇打在GND上，然后調節Y軸位移旋鈕使掃描線出現在示波器的中間。檢查這時的掃描線是否水平(即是否跟示波器的水平中線重合)，如果不是，則需要調節水平平衡旋鈕(通常模擬示波器有這個調節端子，在小孔中，需要用螺絲刀伸進去調節。數字示波器不用調節)。然后，再將示波器的輸入選擇打到直流耦合上，并將泰克示波器探頭接在示波器的測試信號輸出端上(一般示波器都帶有這輸出端了，通常是1KHz的方波信號)，然后調節打描時間旋鈕，使波形能夠顯示2個周期左右。調節Y軸增益旋鈕，使波形的峰-峰值在 1/2 屏幕寬度左右。然后觀察方波的上、下兩邊?？词欠袼?。如果出現過沖、傾斜等現象，則說明需要調節探頭上的優配電容。

　　用小螺絲刀調節，直到上下兩邊的波形都水平，沒有過沖為止。當然，可能由于數字示波器探頭質量的問題，可能調不到完全無失直的效果，這時只能調到最佳效果了。

　　另外就是示波器上還有一個選擇量程的小開關:X10 和 X1。當選擇 X1 檔時，信號是沒經衰減進入示波器的。而選擇 X10 檔時，信號是經過衰減到 1/10 再到示波器的。

　　因此，當使用示波器的 X10 檔時，應該將示波器上的讀數擴大10倍(有些示波器，在示波器端可選擇 X10 檔，以配合高壓探頭使用，這樣在示波器端也設置為 X10 檔后，直接讀數即可)。當我們要測量較高電壓時，就可以利用探頭的 X10 檔功能，將較高電壓衰減后進入示波器。

　　另外，X10 檔的輸入阻抗比 X1 檔要高得多，所以在測試驅動能力較弱的信號波形時，把探頭打到 X10 檔可更好的測量。但要注意，在不確信號電壓高低時，也應當先用 X10檔測一下，確認電壓不是過高后再選用正確有量程檔測量，養成這樣的習慣是很有必要的，不然，哪天萬一因為這樣損壞了示波器，要后悔就來不及了。
