使用知用電流探頭時示波器如何設置

　　知用電流探頭能與市面上大多數的示波器兼容使用。

　　為了準確方便地對電流進行測量，需要對示波器的參數進行設置。本文以市面上為常見的三大示波器品牌：Tektronix ，KEYSIGHT ，LeCroy 為例，講解搭配知用的高頻電流探頭 CP8030B/H，CP8150A 使用時參數的設置。

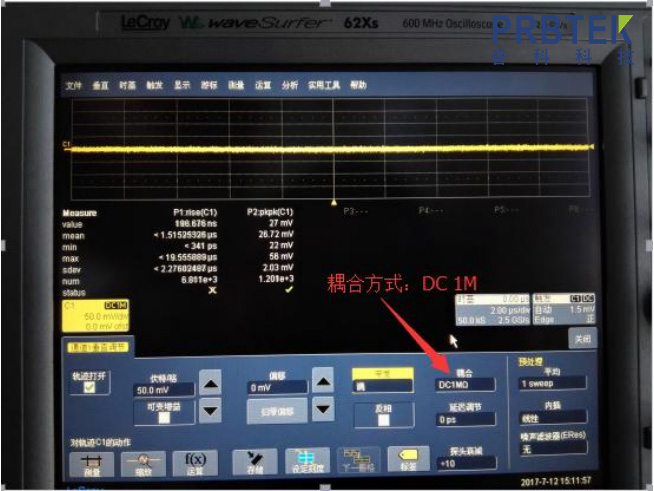

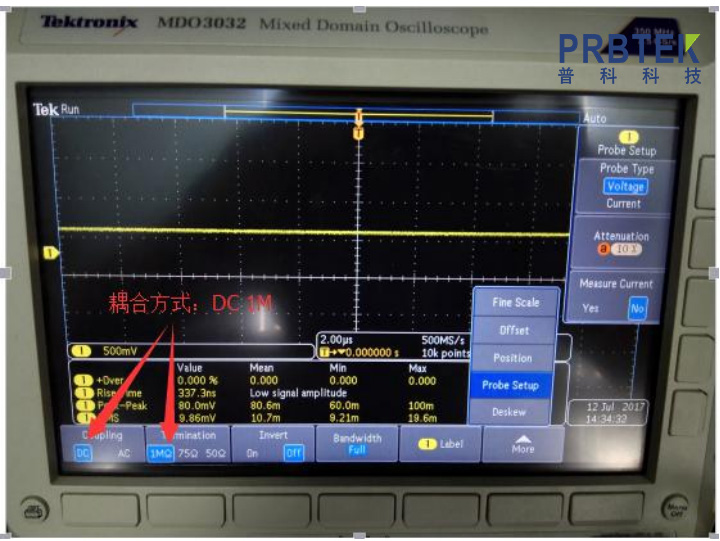

　　示波器耦合方式和阻抗設置為：DC 1MΩ; 電流探頭已經把所測得的電流轉化為電壓形式輸出，默認的示波器阻抗是1MΩ。如果阻抗誤設為 50Ω，信號會小一半。

　　Tektronix MDO3032

　　KEYSIGHT DSOX2012A

　　(注：KEYSIGHT 該型號示波器無 50Ω 可選，所以默認為 1MΩ )

　　LeCroy 62Xs

　　示波器的衰減比的設置

　　根據所用的探頭及其傳輸比，正確地設置示波器的衰減比，用戶就可以在示波器上直接讀出電流的數值而不需要進行手工換算(顯示的單位仍然是 V)。

　　下面以 CP8030B/H、CP8150A 探頭為例：

　　CP8030B/H 分為 30A 和 5A 兩個量程：

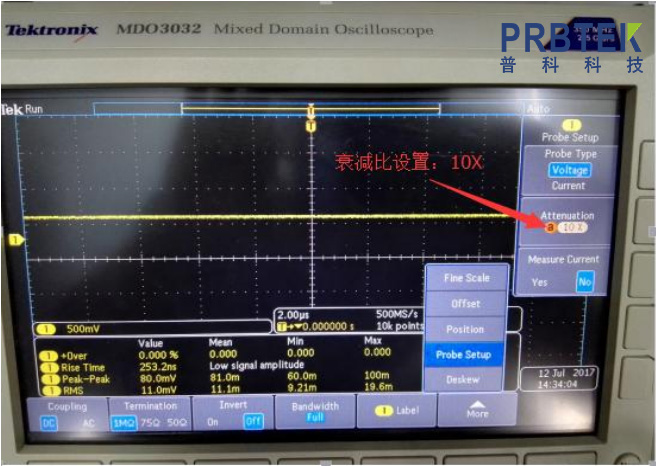

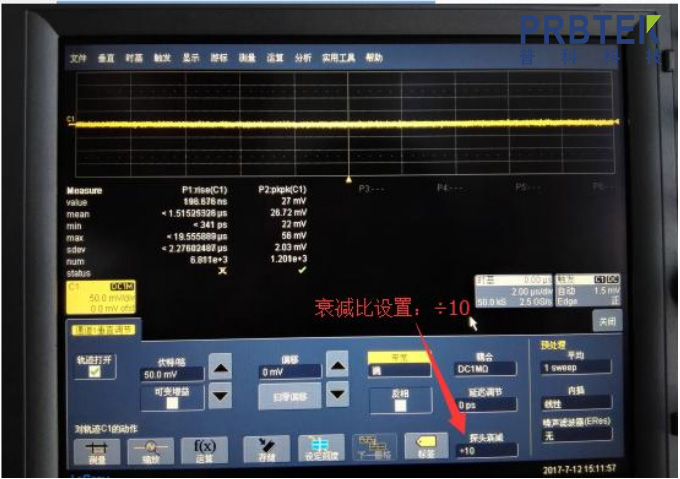

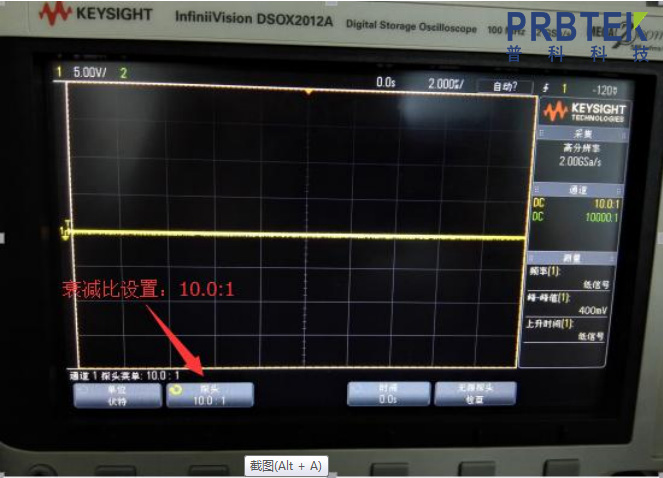

　　30A 量程，探頭電流傳輸比為：0.1V/A;使用該檔位測量時，示波器衰減比應設置為“÷10”，“10X”或“10：1”如下圖：

　　Tektronix MDO3032

　　KEYSIGHT DSOX2012A

　　LeCroy 62Xs

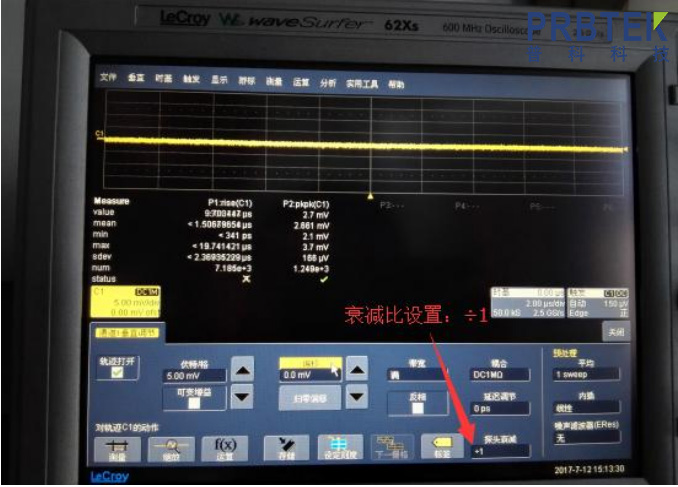

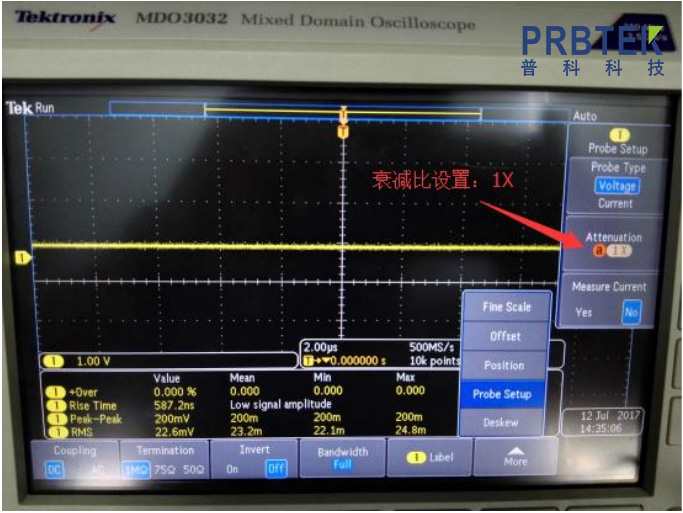

　　5A 量程，探頭電流傳輸比為：1V/A，示波器衰減比應設置為“÷1”“1：1”或“1X”如下圖：

　　Tektronix MDO3032

　　KEYSIGHT DSOX2012A

　　LeCroy 62Xs

　　CP8150A 分為 150A 和 30A 兩個量程：

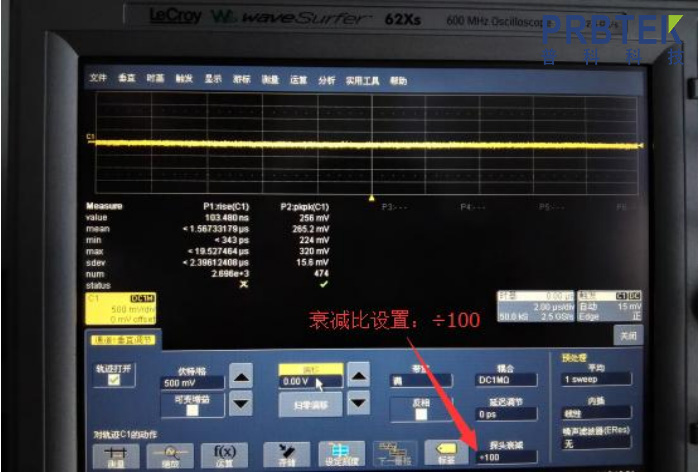

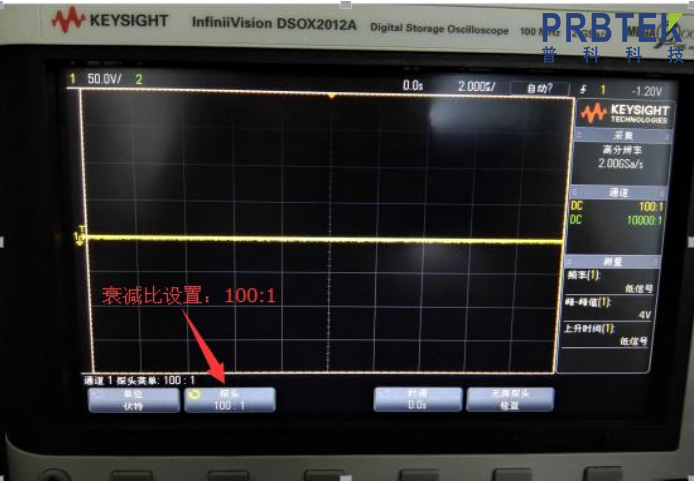

　　150A 量程，傳輸比為：0.01V/A;測量時，示波器衰減設置為“÷100”，“100： 1”或“100X”如下圖：

　　Tektronix MDO3032

　　KEYSIGHT DSOX2012A

　　LeCroy 62Xs

　　30A 量程，探頭電流傳輸比為：0.1V/A;使用該檔位測量時，示波器衰減比應設置為“÷10”，“10X”或“10：1”，設置方法與 CP8030B/H 30A 量程的檔位一樣。
