一張圖教會你知用電壓探頭該如何選型！

　　相信上面這個圖，已經讓您大致明白了知用Cybertek 電壓探頭該如何選型，想要完全明白怎么選型，還需要結合下列的這幾項重要指標:

　　1. 帶寬

　　柔性探頭是交流探頭，只能測量交流。帶寬包括低頻截止點(-3dB點)fL和高頻截止點(-3dB點)fH。如下圖:(-3dB點:指實際振幅70.7%的位置)

　　選擇探頭時，需要考慮探頭的高頻截止點fH和低頻截止點是否滿足要求fL。

　　為保證振幅滿足精度要求，選擇時應留有5倍余量。比如探頭的低頻截止點是50Hz，這表示如果實際測量50Hz，振幅約為實際值的70.7%，誤差近30%。即測量50Hz的頻率波形，所以實際選擇探頭時要考慮截止點低于10Hz的型號探頭。高頻截止點也是如此。例如，驅動頻率為100KHz。為了精確測量，必須選擇高頻帶寬大于500KHz的電流探頭。當然，如果考慮到上升沿，帶寬也要綜合考慮。有些電流波形，雖然頻率只有100KHz，但上升沿可能只有幾十ns，這就需要帶寬高達幾十MHz的電流探頭。

　　2.階段

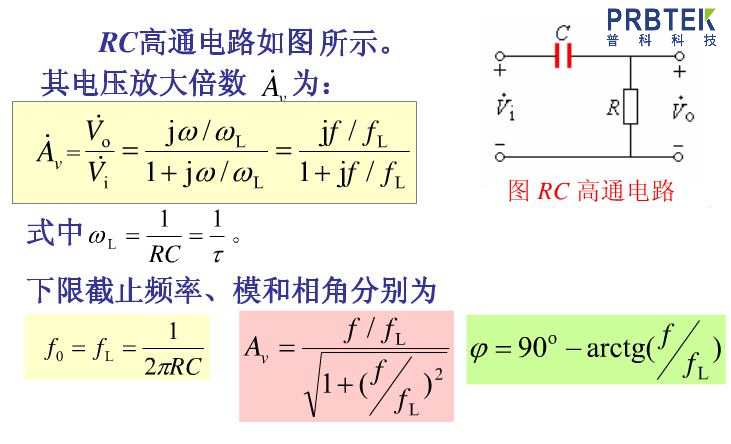

　　一般柔性探頭在不同的頻點有不同的相移，原理和RC帶通濾波器類似。這里簡單引用一個RC高通濾波器。

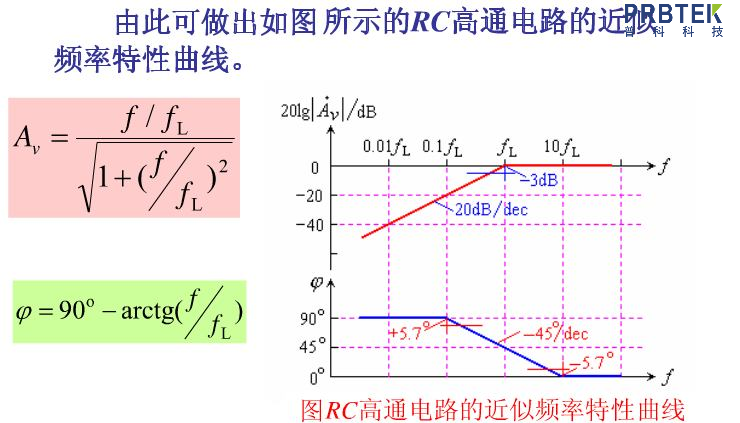

　　從上面的分析可以看出，RC高通濾波器在低頻截止點的相移為45°，柔性探頭也類似于這個原理。當柔性探頭為有源積分放大器時，相移會有所不同，可以通過工廠測量得到數據。

　　探頭低頻截止點指標(低頻帶寬):確定被測頻率的下限，選擇時留有5-10倍的余量，使幅度和相位基本滿足要求。比如測量50Hz的波形，實際選擇探頭時要求低頻的截止點在10Hz以下，當然5Hz以下更好!
