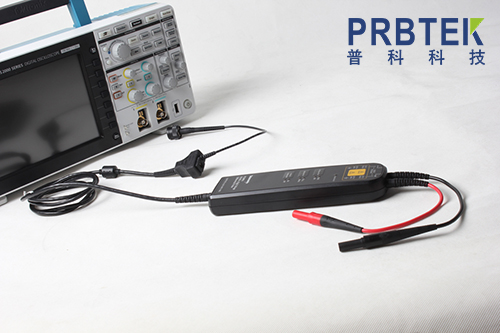

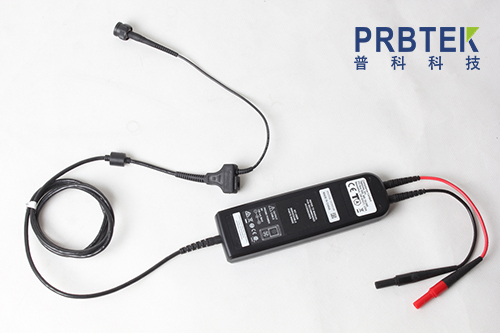

高壓隔離探頭在示波器中起什么作用?

　　高壓隔離探頭是一種常用的電子測量儀器，它可以將肉眼不可見的電信號轉換成可見的圖像，在很多行業都有廣泛的應用。高壓隔離探頭是示波器的一個部件，也就是示波器的探頭。那么高壓隔離探針在示波器中起什么作用呢?

　　原理上，用電壓探頭測量電壓值，除以測得的阻抗值，就可以很容易地得到電流值。但實際上這種測量引入的誤差很大，一般不采用電壓轉換成電流的方法。電流探頭可以測量由電流互感器輸入的電流波形。信號電流通量通過互感變壓器轉換成電壓，然后通過探頭中的放大器放大，送到示波器。在變壓器中，隨著電流方向的變化，交流電產生電場的變化，感應出電壓。交流探頭是無源設備，沒有外部電源。傳統的電流探頭只能測量交流信號，因為穩定的直流不能在變壓器中感應出電流。然而，利用霍爾效應，具有電流偏置的半導體器件將產生對應于DC電場的電壓。因此，DC電流探頭是一個有源器件，需要外接電源。所以高壓隔離探頭基本分為交流電流探頭和AC/DC電流探頭兩大類，其中交流電流探頭通常為無源探頭，AC/DC電流探頭通常為有源探頭。

　　高壓試驗用高壓隔離探頭存在的問題

　　用示波器觀察電源、變頻電路等強電信號的波形時，如果使用常規的無源探頭，存在以下問題:一，如果示波器接地，無源探頭的地線可能會誤接到高壓電路節點，造成對地短路，可能會損壞被測設備、示波器以及與示波器連接的其他設備(如讀取示波器波形數據的計算機)。

　　二，如果示波器沒有接地(如使用隔離變壓器等。)，此時必須確保所有連接到示波器的設備也未接地。如果任何設備接地，情況仍與第一條相同。比如連接示波器的電腦不要接地)。當無源探頭的地線接觸到危險電壓時，示波器的地線也帶有危險電壓。后果是:

　　1，如果人在操作過程中接觸到示波器的金屬部分，可能會造成觸電事故;

　　2，是示波器地電位在高電壓下波動，可能導致示波器故障;

　　3，造成測量誤差。

　　三，無論示波器是否接地，當使用無源探頭時，示波器的多個通道是共地的。如果將不同通道的探頭接在不同電位的電路節點上，就會造成兩個節點之間的短路，可能會損壞被測設備，而且會有強電流流過示波器的地，也可能會損壞示波器。

　　四，進一步看，如果示波器沒有接地，即使探針鱷魚被夾在高壓點，也不會對地短路。但示波器對地電容仍然較大，示波器內部電源與電網之間也存在電容。zui永遠是鱷魚夾，對地電容大。如果鱷魚夾接在被測電路上，問題不大，但如果是其他電路節點，就相當于在這個點接了一個大電容，對電路影響很大。

　　以上就是關于高壓隔離探頭在示波器中發揮的作用，如您使用中還有其他問題，歡迎登陸西安普科電子科技www.jmcsled.cn
