近場探頭NFP-3在射頻配件中的用途有哪些

　　射頻產品，像頻譜分析儀、射頻源等之前都有過詳細的介紹，但要真正的使用了，與之搭配的配件確必不可少，那么近場探頭NFP-3的實際用途有哪些。

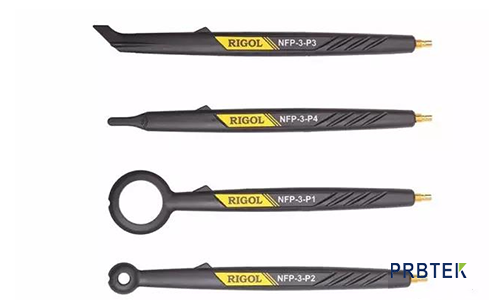

　　1、近場探頭:NFP-3

　　NFP-3用于配合RIGOL DSA系列頻譜分析儀進行電子產品的EMI測試，可用來檢測元器件表面的磁場強度、磁場耦合通道以及電子模塊附近的磁場環境，從而快速定位干擾源。NFP-3包含四個型號NPF-3-P1、NPF-3-P2、NPF-3-P3和NPF-3-P4。

　　測試連接

　　NFP-3與頻譜分析儀的連接方式如下圖所示：

　　與頻譜分析儀連接

　　使用BNC-SMB射頻線纜分別連接NFP-3的SMB(陽)頭和N-BNC轉接器的BNC(陰)頭，再將N-BNC轉接器的N(陽)頭連接至頻譜分析儀的射頻輸入端。

　　與被測設備連接

　　NFP-3與被測設備近距離非接觸式測量。測量時，請注意近場探頭的擺放方向。

　　典型應用

　　EMI輻射干擾源定位。確定干擾源頻譜分量的頻率及相對強度。

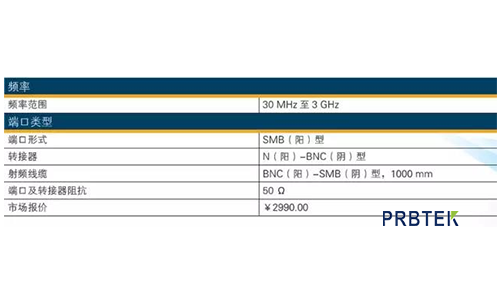

　　性能指標

　　2、電磁輻射預兼容測試軟件(S1210)EMI Test System

　　EMI Test System軟件是針對帶EMI-DSA800選件的DSA800系列，DSA800E系列，DSA700系列頻譜分析儀開發的一款PC應用軟件。

　　用戶可以使用EMI Test System軟件(S1210)并結合RIGOL DSA系列頻譜分析儀進行傳導和輻射的干擾測試。電源線上的干擾電壓可以用線性阻抗穩定網絡(LISN)進行測量;輻射干擾則可通過自動加載校正因子(天線、電纜、其他或用戶)對結果進行幅度校正。該軟件提供多種方便測量的功能，您可以通過掃描列表設置頻率范圍、分辨率帶寬以及掃描時間等參數。執行掃描后，其結果可以對數或線性格式顯示。搜索信號測量其峰值、準峰值和平均值，并將結果顯示在峰值列表中。使用峰值列表功能，您可以標記并刪除不需要的信號，也可以輕松識別沒有通過標準限制線的信號。

　　提供幅度校正功能

　　分段編輯掃描列表，進行分段掃描，從而加快測量速度。限制線功能可快速判斷測量結果

　　提供快速預掃描和最終掃描兩種模式

　　峰值搜索功能，定義和存儲峰值列表

　　頻率軸支持線性或對數刻度顯示

　　幅度軸支持多種個單位顯示

　　測試報告自動生成

　　EMI系統推薦配置

　　3、其他常用射頻附件

　　以上就是近場探頭NFP-3在射頻配件中的用途，如您使用中還有其他問題，歡迎登陸西安普科電子科技www.jmcsled.cn
