電流探頭的參數問題

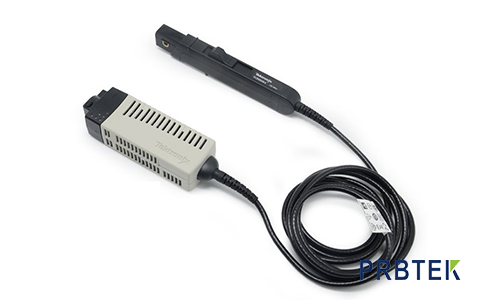

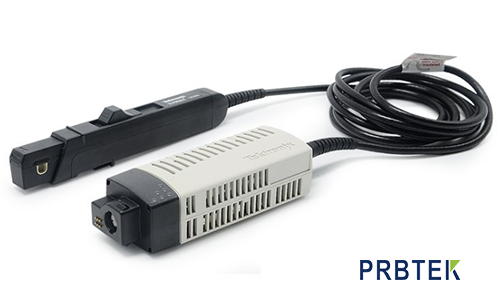

　　直流電流探頭有兩種類型，一種特定的探頭類型稱為分芯探頭。這種探頭的線圈放置在一個U形芯上，鐵氧體滑塊覆蓋在U形芯的頂部，其優點是鐵氧體滑塊可以收縮，就可以很容易地夾在導線上測量電流。測量完成后，滑塊可以收縮，探頭可以移動到其他導線上。另一個探頭是實心電流轉換器。這些電流轉換器完全纏繞在被測導線上。因此，在安裝這些轉換器之前，有必要斷開已測試的導線，將導線穿過轉換器，然后將導線重新連接到電路。實芯探頭的主要優點是體積非常小，頻率響應非?？?，可以測量快速低幅的電流脈沖和交流信號。分裂芯探頭是一種常見的探頭類型，可分為AC型和AC/DC型。直流電流探頭測量電子在導線中移動時產生的磁場。在探頭的量程規格范圍內，導線周圍的磁通場轉換成線性電壓輸出，可在示波器或其他測量儀器上顯示和分析。

　　示波器上的通道輸入菜單里有探頭比功能一項，所選的項必須與探頭一致，這樣讀數才會準確。譬如：用10：1電壓探頭，在此菜單上也要選10：1。

　　在1mA/mV情況下：LF3dB≈8.5kHzTC≈18μs在1mA/mV轉換比例下探頭帶寬8.5KHz上升時間18uS這倆個是示波器系統中的重要參數：上升時間和帶寬，帶寬是指測試系統幅頻相應曲線中隨著輸入信號頻率的增加，幅度衰減到3dB(70.7%)時的頻率點到直流之一段通帶頻率，你買探頭的話首先要看最大量程是否足夠，再看頻率是不是在可測范圍，在看精度是否滿足，當然接口也要匹配。

　　在1mA/mV情況下(精度)：LF3dB≈8.5kHz->低通濾波器3dB帶寬8.5KHzTC≈18μs延遲18us

　　電壓探頭是測電壓信號用的，輸出為電壓值電流探頭是測電流參數用的，輸出為電流值高級示波器有專門的電源分析軟件,分析電源的各項性能參數,是電源研發人員的最佳助手,可以高效輔助研發人員的工作電源分成許多不同的類型和規格,包括傳統線性電源到高效的開關電源(SMPS)。所有這些電源都面臨著復雜的動態工作環境。

　　以上就是普科小編為您提供的關于電流探頭的參數問題，如果您使用中還有其他問題，歡迎登錄普科科技www.jmcsled.cn
