電流探頭各部分說明

　　電流探頭的工作原理表明，當共模電流遠小于差模電流時，用正負雙線測量共模電流有一定的誤差，在測量大電流旁邊的小電流導體時也有一定的誤差，因此有必要改進電流探頭的設計，提高測量精度，以發揮并聯測量的作用。電流探頭的應用十分廣泛，其基本原理是流經導線的電流會在周圍產生磁場，電流探頭把磁場轉化成相應的電壓信號，通過和示波器配合，觀察對應的電流波形。廣泛應用于開關電源、馬達驅動器、電子整流計、LED照明、新能源等領域。

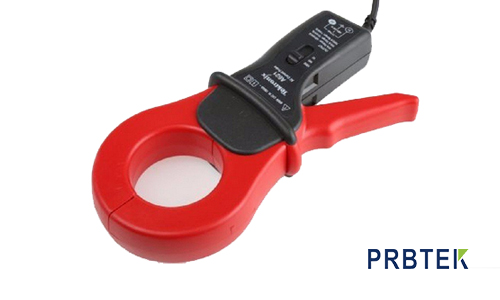

　　電流探頭各部分說明：

　　1、開關控制桿

　　控制傳感器頭開關的操縱桿，傳感器頭的打開必須通過此操縱桿進行控制。關閉鎖緊后，“UNLOCK”標志消失。

　　2、傳感器頭

　　插入被測導體，檢測電流的部分，由模型、磁芯、霍爾原件構成的儀器組裝而成的零件。周圍溫度的急劇變化，外部壓力沖擊等，有可能導致其受到損傷，因此，操作時必須十分注意。

　　3、消磁開關(DEMAG)

　　電源開關，過大功率輸入等原因，可能使磁體帶磁。測定前必須先消磁。

　　4、調零刻度盤

　　通過調零刻度盤，可彌補由本機器帶來的電壓偏差和溫度漂移等產生的影響。在消磁后，進行調零操作。

　　5、輸出端子

　　以特定的比率輸出被測定電流波形，連接波形觀測器的BNC輸入端子。

　　6、電源插頭

　　使用本產品提供的電源(12V/1A)

　　7、電源指示燈

　　電源接通后，紅色指示燈亮。

　　8、電源

　　12V/1A電源適配器，符合3C標準

　　電流探頭測量電子在導線內運動時生成的磁場。在電流探頭的量程規范內，導線周圍的磁通場被轉換成線性電壓輸出，可以在示波器或其它測量儀器上顯示和分析線性電壓輸出。通過把導線完全繞在探頭磁芯上(分芯和實芯)上，可以地測量磁通場。

　　上述就是關于電流探頭各部分的說明，您在使用中還有其他問題，歡迎登陸普科科技www.jmcsled.cn
