如何區分探頭比例校準和探頭低頻補償？

　　用波形測量?jī)x器看波形，精確測量結果和真實波形獲取不僅取決于測量?jī)x器本身性能，同樣和打開測量大門的探頭也是息息相關。那探頭比例校準和探頭低頻補償扮演怎么的角色，功能又是怎么實現呢?本文以致遠電子ZDL6000示波記錄儀舉例說明。

　　1.功能對比

　　探頭比例校準：修正探頭比例，提高探頭測量的精度，實現測試測量準確性。

　　探頭低頻補償：糾正波形失真，測量前調節補償電容，實現測量信號保真度。

　　2.操作步驟

　　探頭比例校準

　　(1)當100M卡存在時，選中顯示界面任務條中探頭接入的信號通道;

　　(2)選中探頭比例選項，點擊“未校準”，等待校準完成;

　　(3)真實校準系數=探頭比例×校準系數

　　探頭低頻補償

　　(1)將探頭BNC母頭連接到示波記錄儀的BNC輸入通道中，探鉤接到示波記錄儀器前面板的“探頭補償端”。

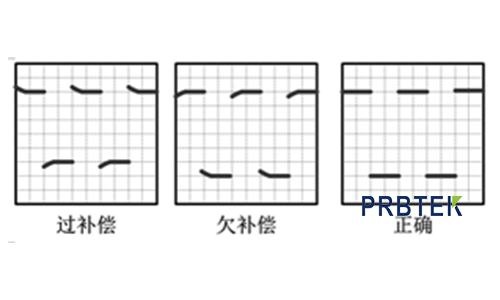

　　(2)先使用【Auto Setup】一鍵捕獲粗調，在通過水平或垂直相關旋鈕微調。若出現過補償和欠補償現象則需要進行探頭的低頻補償調節。

　　(3)可以用手或者一字起子旋轉調節低頻補償調節孔。

　　3.達到效果

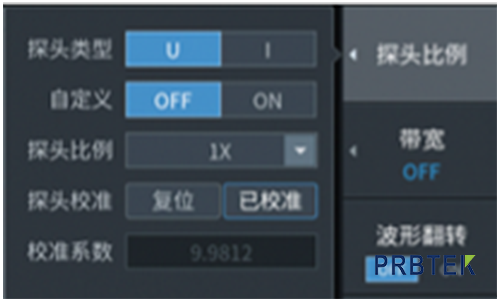

　　探頭校準狀態：已校準

　　校準后探頭比例：1×9.9812

　　探頭低頻補償

　　探頭低頻補償后，平坦方波

　　以上關于區分探頭比例校準和探頭低頻補償，如果您在使用當中還有其他問題，請登錄www.jmcsled.cn
