雙脈沖測試中高壓差分探頭的應用

　　在半橋驅動拓撲中，進行雙脈沖測試時，上橋電壓信號的測量需要用到差分探頭，尤其是高壓系統。

　　高壓差分探頭有一個很重要的指標，共模抑制比，Common Mode Rejection Ratio，簡稱CMRR。

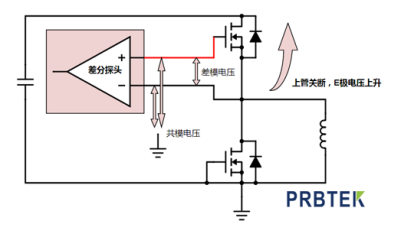

　　當我們測量上橋GE信號時，在關斷時刻，對于地線來說，G和E的電壓都是快速上升的，也就是共模電壓有一個快速變化的過程，差模電壓一直也就15V左右，如果共模抑制比不高，共模電壓的作用非常明顯，直接影響到差模電壓的測量。

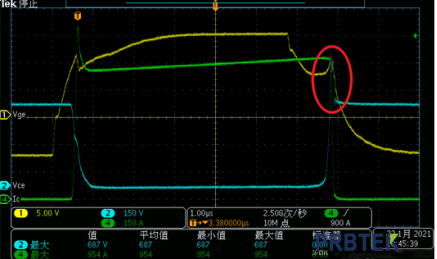

　　如圖，柵極波形有一個凸起，就是因為疊加了共模電壓上去，因此我們分析測試波形時需要注意到這點的波形并不是真實的。

　　? 普科科技PRBTEK在這里提醒工程師們要想驗證我們的探頭是否足夠好，或者說懷疑這點的波形是不是真實，我們可以將差分探頭的正負表筆都接?xùn)艠O進行測試。理論上不會測到電壓凸起波形，實際應該能看到電壓凸起的。如果您在測試過程中有什么問題，咨詢普科科技官網：www.jmcsled.cn
