差分探頭在示波器、信號源、功率放大器的應用

　　示波器是電子工程師最常用的測量?jī)x器，而示波器探頭毫無疑問是示波器最常用的配件。示波器探頭是連接被測電路與示波器輸入端的電子部件。換句話說，如果要獲得更好的信號保真度，僅關注示波器本身是不夠的，因?yàn)槿绻盘?hào)已經在探頭處失真，那么無論示波器的質量如何，它都是沒有用的。

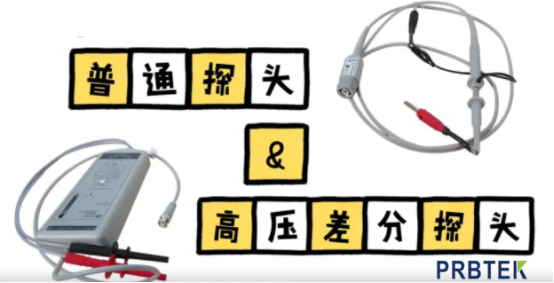

　　BNC是無源探頭，無源探頭是最常見的探頭，在購買示波器的時候廠家會有標配探頭。無源探頭常見，且容易使用。

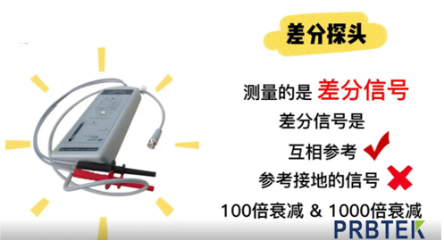

　　差分探頭測量的是差分信號。差分信號是互相參考，而不是參考接地的信號。差分探頭可測量浮置器件的信號，實質上它是兩個對稱的電壓探頭組成，分別對地段有良好絕緣和較高阻抗。差分探頭可以在更寬的頻率范圍內提供很高的共模抑制比。差分信號和普通的單端信號走線相比，最明顯的優勢體現在以下三個方面：

　　1:抗干擾能力強，因?yàn)閮筛罘肿呔€之間的耦合很好，當外界存在噪聲干擾時，幾乎是同時被耦合到兩條線上，而接收端關心的只是兩信號的差值，所以外界的共模噪聲可以被最大程度抵消。

　　2:能有效抑制EMI,同樣的道理，由于兩根信號的極性相反，他們對外輻射的電磁場可以相互抵消，耦合得越緊密，泄放到外界的電磁能量越少。

　　3: 時序定位精確，由于差分信號的開關變化是位于兩個信號的交點，而不像普通單端信號依靠高低兩個閾值電壓判斷，因而受工藝，溫度的影響小，能降低時序上的誤差，同時也更適合于低幅度信號的電路。目前流行的LVDS就是指這種小振幅差分信號技術。

　　差分放大原理是指一對信 號同時輸入到放大電路中，然后相減，得到原始信號。差分放大器是由兩個參數特性相同的晶體管用直接耦合方式構成的放大器。若兩個輸入端上分別輸入大小相同且相位相同的信號時，輸出為零，從而克服零點漂移。

　　測試高速信號(尤其是差分信號)時，只能使用相應的有源差分探頭進行測試。

　　有源差分探頭具有低負載效應，較高的信號保真度，較高的動態范圍和較小的溫度漂移的特性。
