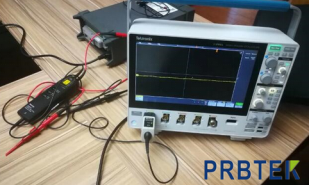

直流電流探頭測電流波形的方法

　　直流電流探頭對示波器的測量至關重要，首先要求探頭對探測的電路影響必須達到小，并希望對測量值保持足夠的信號保真度。如果探頭以任何方式改變信號或改變電路運行方式，示波器看到實際信號會失真比較嚴重，進而可能導致錯誤的或者誤導性的測量結果。裝置廣泛應用于開關電源設計，LED電源設計，電機驅動等電力電子行業的電流參數的測量與分析。

　　直流電流探頭特點：

　　高帶寬、高精度。兩個量程可供選擇,方便小電流測量;

　　電流分辨率高?？蓽y(cè)量mA級別小電流;

　　自動消磁調零功能,使用方便;

　　聲光過流報警功能,提醒量程切換;電子輕觸式按鍵設計,使用壽命更長;

　　外部供電,標準的BNC輸出接口，可匹配任何廠家示波器。

　　直流電流探頭可以精確測得電流波形，方法是采用電流互感器輸入，信號電流磁通經互感變壓器變換成電壓，再由探頭內的放大器放大后送到示波器。電流探頭基本上又分成兩類， 交流電流探頭和交直流探頭，交流電流探頭通常是無源探頭，無需外接供電，而交直流探頭通常是有源探頭。傳統電流探頭只能測量交流交流信號，因?yàn)榉€(wěn)定的直流電流不能在互感器中感應電流。交流電流在互感器中，隨著電流方向的變化，產生電場的變化，并感應出電壓。然而，利用霍爾效應，電流偏流的半導體設備將產生與直流電場對應的電壓。所以，直流電流探頭是一種有源設備，需要外接供電。
