測量電感、變壓器的飽和電流的方法

　　我們經常反反復復的強調：不管是ACDC變換器，還是DCDC變換器，都要校核變壓器或電感的飽和電流，其飽和電流必須大于系統設定的OCP電流，并保證足夠的余量。

　　電感的廠家數據表通常會給出其產品的飽和電流，而ACDC的變壓器，例如反激變換器變壓器，基本上都是工程師自己設計的，設計過程中，基于圓整的初級匝數或電感，然后調整電感磁芯的氣隙大小，很少校核變壓器實際的飽和電流值。

　　那么，工程師在實驗室，如何自己測量電感或變壓器的飽和電流?

　　過去的數十年中，作者和很多的工程師交流過，把這個小技巧分享過給大家?，F(xiàn)在，在這里詳細的說明。

　　一、電感或變壓器的飽和電流測量步驟

　　電感或變壓器的飽和電流測量步驟如下：

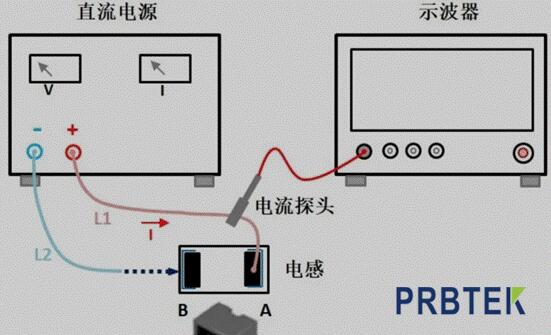

　　圖1 電感的飽和電流測量

　　1、用導線L1把直流電源的正端和電感的管腳A連接起來，導線L1的端點和電感的管腳A可以焊起來。

　　2、直流電源輸出電壓設定在10V，設定好直流電源的限流電流，可以先設定一個較小的值，如1A。

　　3、將電流探頭連接在示波器的接口上，電流探頭的卡口端卡在導線L1上，注意電流探頭的方向，和測量的電流方向一致。

　　4、將導線L2的一端和和直流電源的負端連接好。

　　5、示波器調在電流探頭連接的通道觸發，觸發值調在較低的值，如0.2A;同時，示波器調在單次觸發。

　　6、按直流電源輸出鍵，輸出直流電壓;用手拿著導線L2的另一端，讓導線頭去觸碰電感的管腳B端，然后迅速拿開導線L2，讓導線頭和電感的管腳B端脫離接觸。

　　7、適當縮小時基，觀察示波器的波形，如果電感電流的波形后面變平，則增加直流電源的限流點，重復步驟5、步驟6，直到出現如圖2的電感電流波形。

　　8、測量電感電流波形的拐點位置，即約為電感的飽和電流。圖2中，拐點位置約為13A，電感的飽和電流約為13A。

　　時基(X軸)和電流刻度(Y軸)開始的時候可以先設定大一些的值，然后，依據測量波形的情況，逐漸的縮小到合適的范圍，保證能看到完整的電流波形即可。

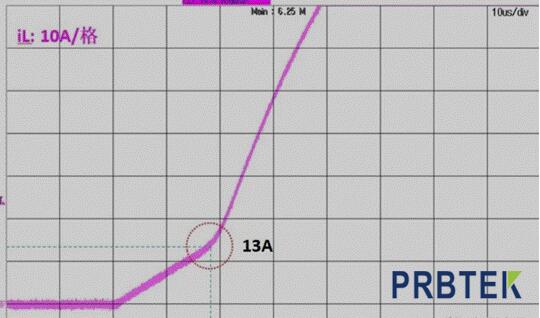

　　圖2 電感的電流波形，L=10uH，Vin=10V

　　變壓器初級的飽和電流的測量過程同上，只是測量的時候，所加的電壓可以用高一些，如使用20V，或更高的電壓。

　　二、測量原理

　　當電感二端加上電壓，電感激磁，電感電流隨著時間線性增加:

　　L*dt/dt=V

　　電感飽和時，L突然急劇變小，激磁電壓不變，那么，電感電流變化率di/dt會急劇變大：

　　dt/dt=V/L

　　電感電流變化率di/dt急劇變大的拐點位置，即為電感的飽和電流。

　　選擇電流探頭的方法

　　1、電流類型：是DC/AC 還是AC類型電流探頭;

　　2、電流大?。喊ㄗ畲箅娏骱妥钚‰娏鳎畲箅娏鬟€要考慮頻率問題;

　　3、帶寬：不僅要考慮波形的頻率還要考慮上升沿的速度;

　　4、精度：配合示波器選取≥1%以上，配合功率分析儀的選取≤1%;

　　5、被測導線直徑：決定鉗口孔徑大小;

　　6、被測的空間大?。簺Q定鉗口形狀大小;

　　7、鉗口結構：開口還是閉口;

　　8、溫度范圍：注意電流探頭的溫度使用范圍，選擇合適的探頭。

　　以上是普科科技PRBTEK為您介紹測量電感、變壓器的飽和電流的方法及我們要如何選擇電流探頭，如果您在選擇及使用探頭過程中還有什么問題，歡迎訪問普科科技PRBTEK官網www.jmcsled.cn
