泰克示波器探頭分類及選型指南

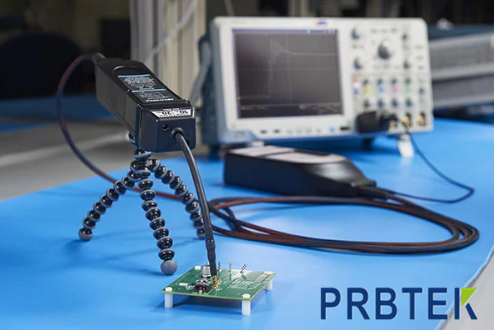

從被測設備到示波器，泰克探頭保證了高的信號保真度。泰克提供了100 多種探頭可供選擇，所有探頭均與泰克業內領先的示波器完美結合，總有一款探頭能夠滿足您的特定測試應用需求。

怎樣正確選擇合適的示波器探頭？示波器探頭對測量結果的精確性事關重要，市場上提了成千上萬種示波器探頭，要是選用不當會對測量數據帶來極大誤差。那么示波器探頭有哪些種類呢？泰克又有哪些探頭呢？今天普科科技（PRBTEK）簡單給大家分享一下：

一、電流探頭

泰克提供選擇范圍廣泛的高性能電流探頭，從調試工控電源系統，直到調試和檢定設備電源，您總能找到一款與您的應用相適應的探頭。

在選擇電流探頭時，除了性能指標外，還要考慮許多其它指標。

首先，應該考慮的是要測量的信號類型。某些電流探頭只測量AC 信號，而其它探頭則既能測量AC信號，又能測量DC信號。如果您要評估DC信號，那么要保證探頭能夠進行 DC 測量。

第二，某些電流探頭采用分芯結構，而其它電流探頭則采用固定內芯結構。分芯電流探頭帶有滑動鉗夾，可以迅速把探頭連接到被測器件上，或從被測器件上拆下探頭。固定內芯探頭把導線穿過探頭，然后焊在測試點上，永久連接到被測器件上。探頭頭可以拆下，可以把多個探頭頭焊接到電路板上。

最后，還必須考慮電流探頭的功能。某些電流探頭在示波器上讀取電壓，要求進行數學運算，把測量數據從伏特?fù)Q算成安培。連接泰克示波器的泰克電流探頭把測量數據自動轉換成安培。泰克的多種電流探頭還提供了消磁功能。通過消磁功能，用戶只需按一下按鈕，就可以消除探頭變壓器內芯中殘余的任何DC通量，降低偏置誤差。泰克TekVPI電流探頭還在探頭上提供了“Jaw Open”(鉗夾打開)指示燈和“Overload”(過載 ) 指示燈。

二、無源探頭

無源電壓探頭是常用的示波器探頭。通用無源電壓探頭是示波器的工作端，是工程師和技術人員每天使用的工具。泰克無源探頭采用專門設計，與配套的示波器的輸入特點相匹配。在購買更換使用的探頭時，也必須保證探頭與示波器的輸入特點相匹配。

三、有源單端探頭

有源電壓探頭使泰克示波器能夠真實地采集當前高速電路中的實時信號信息。有源探頭提供了很寬的信號采集帶寬，保證降低被測器件(DUT)負荷。在應用涉及高阻抗、高頻電路單元，需要最小的負荷時，有源探頭是不錯的選擇。在有 DC 偏置電壓的情況下測量 AC 信號時，DC 偏置功能可以利用探頭的全部動態范圍。

四、差分探頭

由于寬頻率范圍、高共模抑制比 (CMRR) 及與偏移配套的輸入，差分探頭特別適合測量差分信號。泰克提供全系列差分探頭及各種連接選項，支持手持式探測、焊接式探測和夾具式探測。

TriModeTM 差分探頭 P7500 系列探頭帶有 TriMode?探測技術，簡化了測量差分信號的任務。 TriMode探測使用一種探頭設置，通過一個探頭進行差分測量、單端測量和共模測量。

SMA 探頭

泰克為在50歐姆環境中測量高速差分信號提供了一系列SMA探頭。這些 SMA 探頭可以在多通道示波器的每條通道上采集差分信號。這為許多新的多路高速串行數據標準提供了理想的一致性測試系統。SMA 探頭還為非 AC 耦合信號或不參考 DC 的信號提供了端接電壓控制功能。輸入信號通過一對精密匹配的 SMA 電纜連接。

Z-Active?差分探頭泰克已經創造出一種革命性的 Z-Active 探頭結構，這是一種由分布式衰減器拓?fù)渌藕蛞粋€(gè)有源探頭放大器的混合通道組成。Z-Active探頭采用細小的無源探頭尖單元，其與放大器分開，擴大了探頭的可用距離。在傳統有源探頭中，增加這么大的長度會引入信號保真度問題。而這種結構保持高 DC 輸入電阻，其 AC 阻抗要高于以前的探頭結構。同時，它在探頭機身和 DUT 探頭連接點之間提供了更顯著的長度。這種結構同時提供了兩種優勢：現有有源探頭的高 DC 阻抗，Z0 探頭穩定的高頻負荷。

高壓探頭

從“上升”或“浮動”電壓系統安全準確地捕獲實時信號信息至關重要。泰克高壓探頭系列為單端測量、差分測量或隔離測量提供了所需的安全性。高壓差分探頭測量相互參考 ( 而不是參考地電平 ) 的信號。高壓?jiǎn)味颂筋^使得用戶能夠進行參考地電平的高壓測量。泰克還提供了能夠進行隔離測量的探頭，把測量與大地及示波器通道之間的共模電壓隔開。
