干貨分享-射頻同軸線纜連接器的使用注意事項

　　射頻同軸連接器作為精密儀器之一，在使用中也應謹慎使用，不僅延長其使用壽命，而且方便后續連接使用。本文將從使用同軸電纜和連接器的六個細節開始，講述應注意的使用方法。

　　1、不要用鉗子固定射頻連接器

　　固定預置扭力扳手，自帶20mm扳手頭，適用于N型連接器

　　幾乎每個尺寸的射頻連接器都有合適的扳手。當然，這是指六角形螺母的插頭，而圓形螺母只能用手拆卸。無論是尖嘴鉗還是老虎鉗，連接器的正確扭矩都無法掌握，連接器也會損壞。應使用扭矩扳手?jǐn)Q緊連接器。許多螺釘尺寸為8mm的六角形連接器可以用扭矩扳手?jǐn)Q緊和拆卸。擰緊的扭矩寧愿小于規定的扭矩，也不愿更大。

　　2、遵循木桶原理，使用符合測試要求的連接器和電纜

　　盡量不要使用比當前測試頻率高得多的射頻轉接器和測試電纜。例如，在測試蜂窩基站的雜散信號(通常需要12.75GHz)時，可以使用18GHzSMA接口的測試電纜和轉接器，而不是40GHz2.92毫米接口的電纜和轉接器。

　　3、校準中的轉接器不應用于普通測試

　　校準件中的轉接器，如N，(f-f)、SMA(f-f)，這種精密轉接器的典型回波損耗值小于-34dB，只能用于S參數測量的直接校準，不能用于正常測試中的轉接。

　　4、掌握正確的操作姿勢

　　從儀器上拔下測試電纜組件時，一定要抓在接頭上，千萬不要抓在電纜根部向外拉，這樣容易造成電纜與接頭連接處的故障。

　　5.給轉接器戴上保護帽

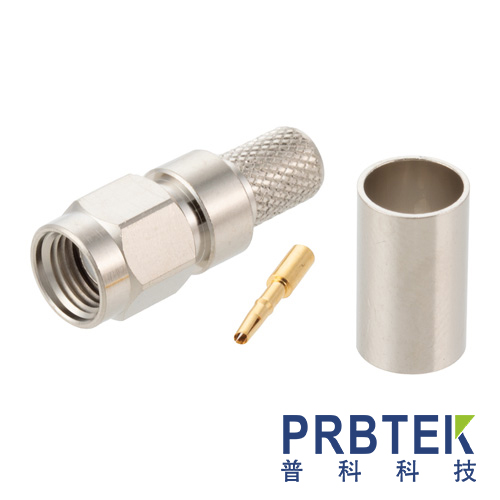

　　壓接式反極性SMA插頭用于240系列電纜

　　外螺紋的連接器，如N，(f)和SMA(f)，容易磨損。特別是SMAA。(f)，如果不小心掉在地上，螺紋很容易變形。因此，最好在使用后給連接器戴上塑料保護帽，同時也能起到防塵的作用。

　　6、注意射頻連接器的清潔

　　用蘸有酒精的棉簽清洗連接器，但不要用棉簽清洗空氣介質連接器的內導體，如3.5mm和2.92mm。

       以上就是關于射頻同軸線纜連接器的使用注意事項，如您使用中還有其他問題，歡迎登錄西安普科電子科技www.jmcsled.cn
