提高示波器電流探頭靈敏度的幾點小技巧

　　為了提高示波器電流探頭的靈敏度，可以通過降低探頭內部電阻來實現，另外還可以減少信號線的長度，以增加信號傳輸速率。

　　對于很多會使用示波器的工程師來說，電流探頭如何使用對他們來說是十分簡單的，那么如何電流探頭的靈敏度呢?今天普科科技(PRBTEK)就簡單給大家分享一下：

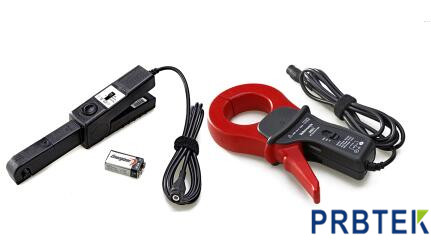

　　市面上的電流探頭有很多種。其中之一是鉗形交流/直流式，可用于鉗制載流導體，以測量交流或DC電流。

　　使用這種類型的電流探頭有兩種有用的技術：

　　1.消除磁性(去磁/消磁)和DC偏置

　　為了可靠地測量低電平電流，您需要對磁芯消磁以消除剩磁。就像消除CRT顯示器的冗余磁場可以提高畫質一樣，你可以通過對電流探頭消磁或消磁來消除任何剩磁。如果探頭鐵芯被磁化，會產生與剩磁成正比的偏置電壓，從而引起測量誤差。

　　每當您打開/關閉探頭的電源開關或向其輸入過大電流時，消除探頭芯的磁性非常重要。要對探頭消磁，請斷開探頭與所有導線的連接，確保探頭已鎖定，然后按下探頭消磁按鈕。此外，探頭上的調零控制按鈕可用于校正探頭的過大電壓偏移或溫度漂移。

　　2.提高探頭靈敏度

　　電流探頭可以測量流經探頭鉗夾的電流產生的磁場。它產生與輸入電流成比例的電壓輸出。如果您正在測量DC信號或小振幅的低頻交流信號，可以通過在探頭周圍纏繞多圈被測導體來提高測量靈敏度。此時，信號強度將根據纏繞在探頭上的被測導體的匝數而增加。例如，一根導線繞在探頭上5次，示波器顯示的讀數為25mA，實際電流為25mA除以5，即5mA?？梢詫㈦娏魈筋^的靈敏度提高5倍。

　　使用鉗形電流探頭和示波器可以非常容易地測量電流，而不會損壞電路。但是，當你在測量結果中引入示波器的寬帶噪聲時，示波器的垂直噪聲可能會阻礙你的低電平電流測量。通過應用本文所述的一種或多種測量技術，您可以消除示波器的隨機噪聲和電流探頭的冗余磁偏置或DC偏置，從而顯著提高測量精度。

　　以上就是PRBTEK為大家介紹的如何提高示波器電流探頭的靈敏度，如需了解示波器電流探頭更多相關知識，歡迎訪問普科科技官網www.jmcsled.cn
