有源單端探頭的優缺點有哪些?

　　示波器探頭對測量結果的準確性和正確性至關重要。它是連接被測電路和示波器輸入端的電子元件。最簡單的探頭是連接被測電路和電子示波器輸入端的導線，而復雜的探針由阻容元件和有源器件組成。簡易探頭在沒有屏蔽措施的情況下，容易受到外界電磁場的干擾，其等效電容較大，增加了被測電路的負載，使被測信號失真。本文PRBTEK將為您介紹有源單端探頭。

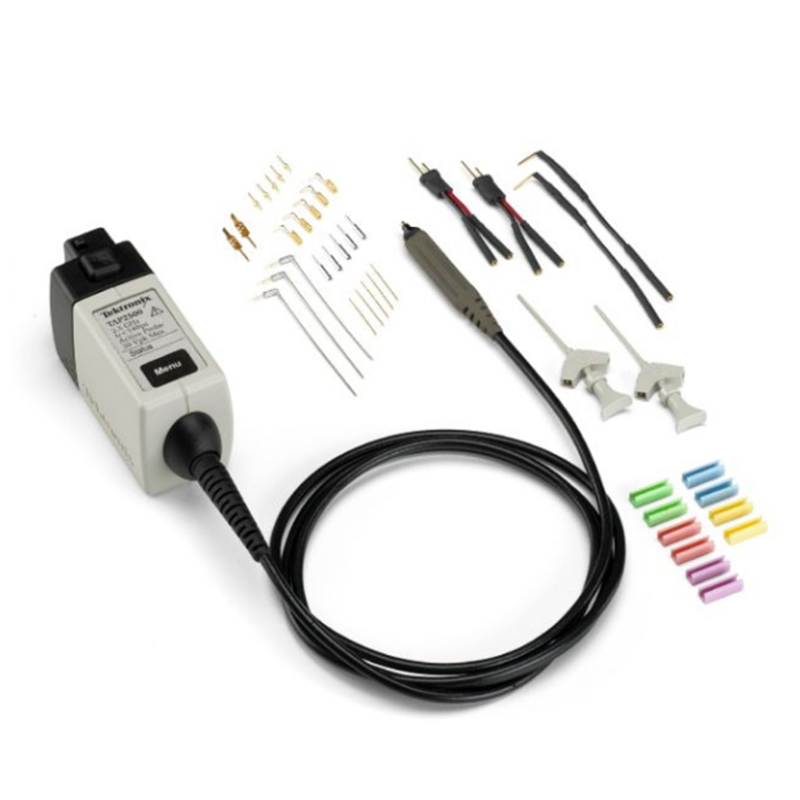

　　有源單端探頭原理

　　有源單端探頭一般具備高阻抗(1M?上下)，低寄生電容。其前端有一個高帶寬的放大器，有源探頭的供電主要用于此放大器。放大器驅動信號經過50?傳輸線到達示波器，示波器的輸入阻抗需選擇為50?作匹配。由于其較低的寄生電容和50歐姆傳輸，有源單端探頭可以提供比無源探頭更高的帶寬，因此主要應用在高頻信號的測量領域。

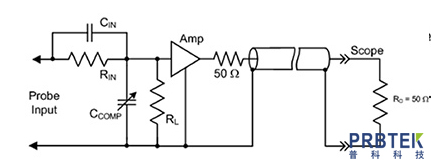

　　有源單端探頭原理圖

　　有源單端探頭優缺點

　　優點和缺點往往是并存的，有源單端探頭亦是如此。能夠測量更高帶寬的信號是其優點，但由于需要集成有源放大器，因而其成本相對于無源探頭來說更高，一個幾GHz帶寬的有源單端探頭價格可達數萬人民幣。除此之外，由于高帶寬放大器的信號輸入范圍十分有限，因而其動態范圍有限，一般有源單端探頭的動態范圍僅在幾伏范圍之內，探頭所能承受的最大電壓也只有幾十伏。有源單端探頭同樣可以應用在低阻抗高頻率信號的測量環境，且由于其輸入阻抗相對于無源傳輸線探頭更高，因此它的負載效應更小。不僅如此，R&S有源單端探頭還可以與RT-ZA9(N型轉換接頭，USB供電)附件連接，進而用在射頻信號源和頻譜分析儀上，用來測試特殊環境下的信號，如傳統50歐姆同軸線纜無法連接的探測點處，或者需要使用高阻探頭探測待測點信號頻譜時。

　　以上就是關于有源單端探頭的優缺點，如您使用中還有其他問題，歡迎登陸西安普科電子科技www.jmcsled.cn
