高壓單端探頭設計時，地線處理方法的研究

　　在電子測試測量領域，高壓單端探頭(如圖1所示)作為測量高壓信號的關鍵工具，核心在于保證信號完整性的情況下，將高壓信號衰減至測量設備可接受的安全電壓范圍內。這要求探頭不僅具備堅固的絕緣外殼，還要有性能良好的衰減電路來實現信號的大比例衰減。此外地線處理也至關重要，這即關系到測試人員的安全，又影響著探頭自身的穩定性與信號傳輸?shù)耐暾浴?/span>

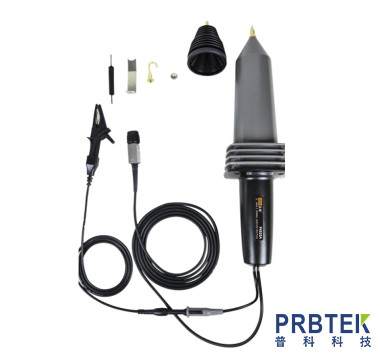

　　圖1 高壓單端探頭

　　本文旨在講述高壓單端探頭設計中地線的處理方法，從電磁感應、寄生參數、接地阻抗和實際應用建議等四個方面進行分析。

　　(1)電磁感應

　　地線越長，形成的環路面積就越大，磁通量變化率也隨之越大，更容易感應周圍的電磁場，產生共模干擾電壓，導致共模干擾更嚴重，造成對測量數據的干擾。例如，若地線長 20cm，在 100MHz 的電磁場中可能引入數十毫伏的干擾，導致低壓信號(如幾伏)的測量誤差遠超過 10%。當測試人員有低壓測試的需求時，會導致測量結果與真實值的差異明顯增大，引發較大的測量誤差。

　　(2)寄生參數

　　導線本身會存在分布電感(約 1μH/cm)，地線較長時，分布電感 L 會與探頭電容 C 形成 LC 諧振回路，導致高頻信號加劇衰減，測量帶寬下降，同時信號邊緣也會出現過沖或振鈴現象，如方波測量時會出現頂部振蕩的現象。

　　(3)接地阻抗

　　地線的直流電阻和交流阻抗隨頻率升高而增大。當信號頻率較高時，長地線的感抗可能會達到數十歐姆，這會導致接地端的電位不穩，從而形成 “地彈” 噪聲，使得信號在接地端產生反射，造成波形畸變，影響最終的測量結果。

　　(4)實際應用建議

　　我們可以通過加入接地彈簧來直接縮減實際物理長度，用彈簧代替?zhèn)鹘y(tǒng)導線，將地線的物理長度壓縮至 1mm 以內(如示波器探頭標配的接地彈簧)，這樣會大幅降低寄生電感;同時也可以將線分為兩部分，間接的減小地線長度，減小環路面積、降低電感和阻抗，從而減少共模干擾、提升諧振頻率。然而兩部分之間的組裝點有可能引入額外的接觸阻抗，對接地效果產生影響，在組裝環節，要保證各部件達成穩固可靠的電氣連接，若連接出現松動、虛接等狀況，將會使得地線阻抗出現異常波動，造成接地性能不穩定，影響整個系統的信號傳輸質量以及運行穩定性。

　　綜上所述，高壓單端探頭的地線處理是兼顧安全性與準確性的關鍵。從電磁干擾抑制到寄生參數優化，從接地阻抗控制到短路徑設計，都需要要在理論與實踐中進行平衡，經過全面思考進行合理的地線處理。
