電機運行中如何測量共模電流

　　在電機運行中，共模電流是評估電機性能、排查潛在故障的關鍵指標。它是多導體系統中方向相同、大小相等的電流，過高的共模電流會引發軸承損壞、電磁干擾等問題。以下為 5 種常用測量方法。

　　一、電流鉗表測量法

　　選擇高頻電流鉗表，確保頻率響應覆蓋電機共模電流頻段(如變頻電機可達數 MHz) ，并匹配合適量程。測量時，夾住電機所有供電導體(電源線、信號線、地線)，待讀數穩定后取平均值，同時注意規避強磁場干擾，保持導體位于鉗口中心。

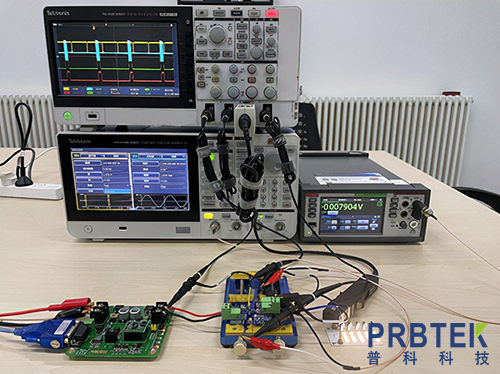

　　二、共模電流探頭測量

　　根據高頻特性和靈敏度需求選探頭，連接示波器或頻譜分析儀。夾住所有導體后，設置儀器垂直量程、時基和觸發條件。需定期校準探頭，保證良好接地(接地電阻<1Ω)，并考慮探頭負載效應。

　　三、網絡分析儀測量

　　將儀器設為共模電流測量模式，設置合適頻率范圍和帶寬。連接低損耗同軸電纜，確保屏蔽層接地。通過分析頻譜圖確定電流頻率成分，但需注意校準儀器、補償電纜損耗，且該方法不適用于實時監測。

　　四、直流母線電流和測量

　　依據基爾霍夫電流定律，用電流探頭測直流母線正負極電流，求和得出共模電流。需關注探頭精度和頻率響應，利用濾波器排除開關電源等干擾。

　　五、外殼漏電流測量

　　基于電機繞組與外殼間分布電容原理，測外殼與地之間的漏電流。準備高精度電流表，連接可靠接地端，注意安全防護，減少雜散電容影響，確保接地電阻<4Ω。

　　不同測量方法各有優劣，實際應用中需結合電機類型、精度要求靈活選擇，保障測量準確性與電機運行可靠性。
