變頻器輸出測量：差分探頭是必需的嗎？單端探頭能否替代？?

在工業自動化與電力電子領域，變頻器作為實現電機調速、節能控制的核心設備，其輸出信號的精準測量對設備調試、故障排查及性能優化至關重要。然而，在測量變頻器輸出時，很多工程師都會面臨一個關鍵問題：必須使用差分探頭嗎？單端探頭能否滿足需求？要解答這個問題，需從變頻器輸出特性、兩種探頭的測量原理及實際應用場景展開深入分析，才能得出科學結論。

一、先搞懂核心：變頻器輸出信號的 “特殊性”

要判斷探頭的適用性，首先需明確變頻器輸出信號與普通直流或工頻交流信號的本質區別。變頻器的核心功能是將工頻交流電（如 220V/380V、50Hz）通過 “整流 - 濾波 - 逆變” 過程，轉換為頻率、電壓可調的三相交流電，其輸出信號具有三大關鍵特性，這些特性直接決定了測量探頭的選擇邏輯：

1. 輸出為 “懸浮電位”，無固定接地參考

普通工頻電機直接連接電網時，電網中性線（N 線）可作為穩定的接地參考點，電壓測量可基于 “相線 - 接地” 的單端方式。但變頻器的逆變環節采用 IGBT（絕緣柵雙極型晶體管）等功率器件，其輸出端（U、V、W 相）均為懸浮狀態—— 既不直接接地，也無固定的電位參考點，各相線電壓的參考基準是變頻器內部的直流母線中點（而非大地）。這種懸浮特性使得 “相線 - 大地” 的單端測量邏輯失去了穩定的參考基準。

2. 高頻諧波含量高，共模干擾嚴重

變頻器通過 PWM（脈沖寬度調制）技術調節輸出電壓，輸出波形并非標準正弦波，而是包含大量高頻脈沖（頻率通常為 kHz 至幾十 kHz 級別），這些高頻成分會在測量回路中產生強烈的共模干擾（即兩根測量線與接地之間同時存在的干擾電壓）。普通單端探頭對共模干擾的抑制能力極弱，容易導致測量結果失真。

3. 電壓幅值波動范圍大

變頻器的輸出電壓會根據調速需求在 0 至額定電壓（如 380V）之間連續變化，且在啟停、負載突變等工況下，還可能出現瞬時過電壓（如 IGBT 關斷時的尖峰電壓）。這就要求測量探頭不僅要適應寬電壓范圍，還需具備較高的耐壓等級和抗干擾能力，避免因電壓波動導致測量誤差或探頭損壞。

二、關鍵對比：差分探頭與單端探頭的核心差異

要判斷 “能否用單端探頭測變頻器輸出”，需先明確兩種探頭的測量原理、優勢及局限性，具體差異可從以下四個維度展開：

三、核心結論：變頻器輸出測量，單端探頭 “能用但不可靠”，差分探頭 “推薦且必要”

結合變頻器輸出的特殊性與兩種探頭的差異，我們可以得出明確結論：單端探頭在理論上可臨時用于測量變頻器輸出的 “相線對地電壓”，但測量結果極不可靠，無法滿足調試、故障排查等精準測量需求；而差分探頭是測量變頻器輸出（尤其是相電壓、線電壓）的推薦且必要選擇，具體原因如下：

1. 單端探頭的 “局限性”：測量結果失真風險高

若強行用單端探頭測量變頻器輸出（如測 U 相對地電壓），會面臨三大問題：

參考電位不穩定：變頻器輸出端為懸浮電位，U 相對地電壓的參考基準（大地）與變頻器內部的基準（直流母線中點）不一致，測量值會隨變頻器工況（如負載變化、直流母線電壓波動）大幅波動，甚至出現 “電壓為負” 的異常結果，無法反映真實的輸出電壓。

共模干擾導致失真：變頻器產生的高頻共模干擾會通過單端探頭的接地回路進入測量系統，導致示波器顯示的波形疊加大量雜波，甚至掩蓋真實的 PWM 脈沖波形，無法判斷輸出電壓的幅值、頻率及諧波含量是否正常。

安全風險：若變頻器外殼未可靠接地，或輸出端與大地之間存在寄生電容，單端探頭的接地端可能與信號端形成回路，產生過大電流，不僅損壞探頭，還可能影響變頻器的正常運行，甚至引發安全事故。

因此，單端探頭僅適用于 “無需精準測量” 的臨時場景（如快速判斷變頻器是否有輸出電壓，而非測量具體數值），絕對不能用于調試、故障分析或性能驗證等關鍵環節。

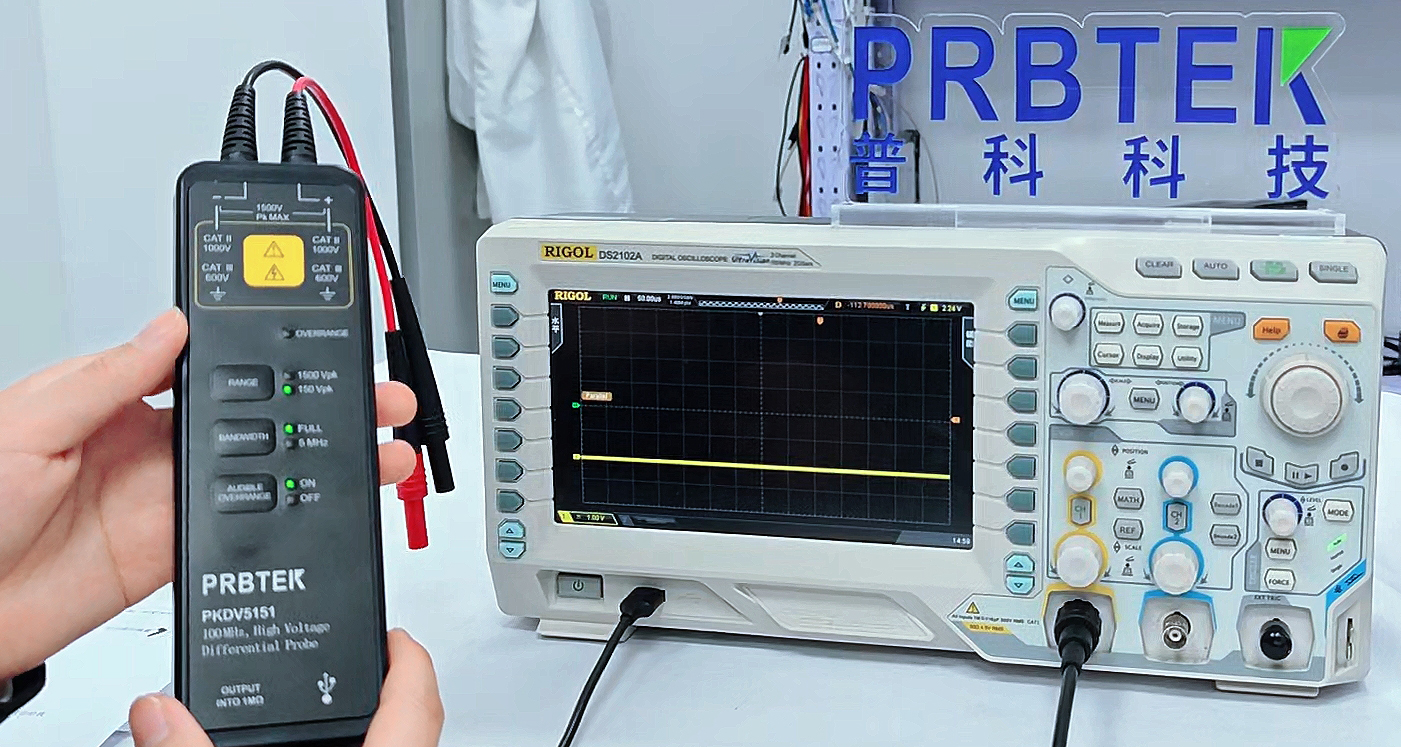

2. 差分探頭的 “必要性”：精準測量的唯一可靠選擇

差分探頭之所以成為變頻器輸出測量的 “標配”，核心在于其能完美解決變頻器輸出的特殊性問題：

無需接地參考，適配懸浮電位：差分探頭直接測量 U-V、V-W 等相線之間的電壓差（線電壓），或 U 相對直流母線中點的電壓（相電壓），無需依賴大地作為參考，完全適配變頻器輸出的懸浮特性，測量值能真實反映變頻器的實際輸出狀態。

強抗干擾能力，確保波形真實：高共模抑制比（CMRR）能有效濾除變頻器產生的高頻共模干擾，示波器顯示的波形能清晰呈現 PWM 脈沖的幅值、占空比、開關頻率等關鍵參數，便于工程師判斷 IGBT 是否正常工作、輸出波形是否存在畸變。

寬電壓范圍與高安全性：主流工業級差分探頭的耐壓等級可達 1kV 以上，能覆蓋絕大多數中低壓變頻器的輸出電壓范圍；同時，差分探頭的輸入阻抗高（通常＞10MΩ），不會對變頻器的輸出回路造成負載影響，確保測量過程安全穩定。

四、實用建議：如何選擇與使用差分探頭測量變頻器輸出？

明確了差分探頭的必要性后，在實際應用中還需注意以下幾點，以確保測量效果：

1. 選擇適配的差分探頭參數

耐壓等級：根據變頻器的額定輸出電壓選擇，建議預留 20%-30% 的余量（如 380V 變頻器，選擇耐壓≥600V 的探頭；690V 變頻器，選擇耐壓≥1000V 的探頭），避免瞬時過電壓損壞探頭。

帶寬：需覆蓋變頻器的 PWM 開關頻率（通常為 5kHz-50kHz），建議選擇帶寬≥100MHz 的探頭（高頻帶寬能更好地捕捉電壓尖峰等瞬時信號）。

共模抑制比（CMRR）：優先選擇 CMRR＞80dB 的型號，尤其在強干擾環境（如多臺變頻器集中安裝、附近有大功率設備）中，更高的 CMRR 能確保測量精度。

2. 正確的接線方式

測量線電壓（U-V、V-W、W-U）：將差分探頭的 “正輸入端” 接 U 相，“負輸入端” 接 V 相，無需接地，直接采集兩相間的電壓差；同理可測量 V-W、W-U 線電壓。

測量相電壓（U - 直流母線中點、V - 直流母線中點）：若需測量單相對中點電壓，需先找到變頻器內部的直流母線中點（部分變頻器有外部測試端子），將探頭正輸入端接 U 相，負輸入端接中點，即可測量相電壓。

避免接地回路：差分探頭的外殼或電源端若需接地，需確保與變頻器的接地系統共地（即接在同一接地排上），避免因接地電位差產生額外干擾。

3. 輔助抗干擾措施

使用屏蔽線：差分探頭的輸入線建議選擇帶屏蔽層的線纜，并將屏蔽層單端接地（僅在探頭端接地，避免兩端接地形成回路），進一步減少外部干擾。

遠離干擾源：測量時避免將探頭線靠近變頻器的功率電纜（如輸入輸出電纜）、接觸器線圈等強干擾部件，至少保持 30cm 以上的距離，減少電磁耦合干擾。

五、總結：別讓探頭選錯，影響變頻器測量的 “準確性”

變頻器輸出測量的核心需求是 “精準、穩定、安全”，而單端探頭因參考電位不穩定、抗干擾能力弱，無法滿足這一需求；差分探頭則通過差分測量原理、強共模抑制能力，完美適配變頻器輸出的懸浮特性與高頻干擾環境，成為唯一可靠的選擇。

簡言之：若僅需 “粗略判斷有無輸出”，單端探頭可臨時應急；但只要涉及 “精準測量參數（幅值、頻率、波形）” 或 “調試、故障排查”，差分探頭就是必需的工具。選擇合適的差分探頭并正確使用，才能確保變頻器輸出測量的準確性，為設備的穩定運行與優化提供可靠的數據支撐。
