PRBTEK分享三種常見電流探頭的工作原理

　　常用的電流探頭有三種:霍爾傳感器、磁場測量電流和混合型。下面分別介紹:

　　1.霍爾效應傳感器是一種根據磁場變化輸出電壓的傳感器。其電流探頭通常測量DC或低頻信號。這種電流探頭采用補償原理進行測量，借助補償放大器改變轉移阻抗可以改變測量范圍。

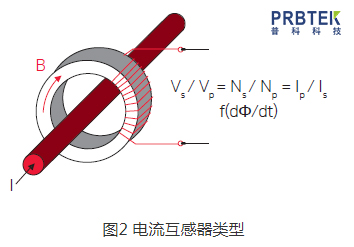

　　2. 電流互感器型的電流探頭只能用于測量交流電，常用于高頻測量。變壓器鐵芯中的交流電在鐵芯中產生磁場，然后在二次繞組回路中引出電流，饋入測量儀表。次級繞組的感應電壓將與主繞組的電流成比例。電流卡環將線圈繞組纏繞在高磁導率的磁性材料上。當測量電流較大時，存在磁飽和問題。為了精確測量，有必要偶爾給探頭消磁，并補償消磁后留在探頭上的任何DC偏移。

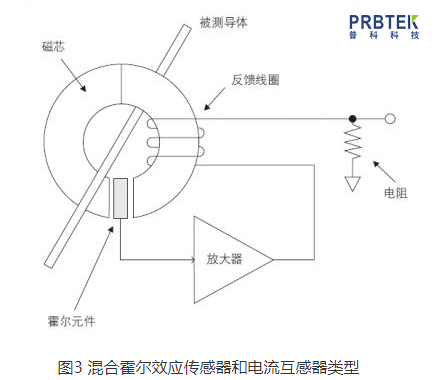

　　3.混合型，即混合交流/DC電流探頭。在一個探頭中，集成了用于測量DC的霍爾效應傳感器元件和用于測量交流的低頻電流互感器。
