低壓探頭能浮地嗎？關鍵看探頭類型與使用場景

在電子測量中，低壓探頭的地是否可以浮地取決于探頭類型和具體應用場景。以下是關鍵分析：

一、普通低壓探頭（單端探頭）的浮地風險

普通低壓探頭（如示波器標配的無源探頭）的地夾必須連接到大地，不能浮地。這是因為：

安全隱患：

示波器的機殼和探頭地線通過電源線的地線直接連接到大地。若強行將探頭地浮地（例如切斷示波器地線），示波器外殼可能因內部 Y 電容分壓而帶有危險電壓（如 110V），導致觸電風險。

若被測電路的地與示波器地存在電位差，直接浮地會形成短路回路，引發設備燒毀或跳閘。例如，用普通探頭測量市電的火線與零線時，會因 “火線→探頭→示波器→大地” 的短路路徑導致事故。

測量誤差：

普通探頭的共模抑制比（CMRR）極低，無法有效抑制浮地系統中的共模干擾，導致測量結果失真。例如，在測量疊加了 10V 共模電壓的 1mV 差分信號時，普通探頭可能引入 100mV 誤差，而差分探頭可準確測量。

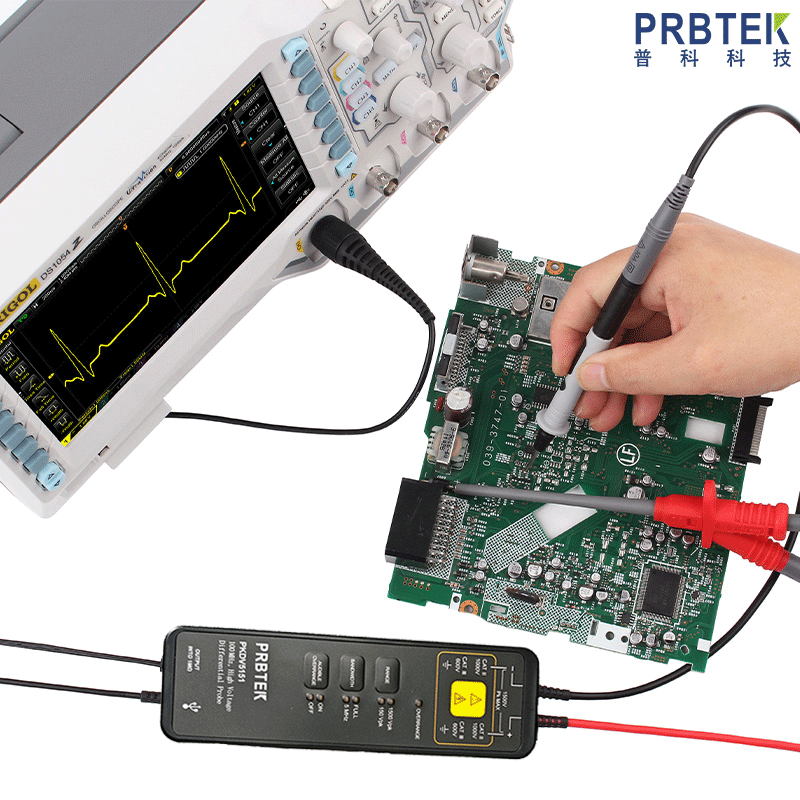

二、差分探頭的浮地設計與應用

差分探頭專門支持浮地測量，其核心優勢包括：

浮地能力：

差分探頭的兩個輸入端均不接地，通過內部隔離放大器直接測量兩點間的電壓差，避免了接地環路和電位差問題。例如，知用電子的 DP6021 低壓差分探頭明確標注 “浮地測量功能”，可安全測量 ±20V（DC + 峰值）的差分信號，帶寬達 200MHz。

共模抑制：

差分探頭具有高 CMRR（通常＞60dB），能有效濾除共模噪聲，適用于車載總線（如 CAN/LIN）、高速數字電路等場景。例如，在測量開關電源的上下橋臂驅動信號時，差分探頭可抑制數百伏的共模電壓，準確捕捉信號細節。

安全合規：

差分探頭通過電氣隔離設計滿足安全標準（如污染等級 2、工作海拔 3000m），避免了普通探頭浮地時的絕緣擊穿風險。

三、特殊場景下的浮地測量方案

雙普通探頭 + 數學運算：

在低頻、低共模電壓的場景下，可使用兩個普通探頭分別測量兩點對地電壓，再通過示波器的數學運算（如通道 A - 通道 B）得到差分信號。但此方法受限于探頭延遲差和 CMRR 不足，僅適用于精度要求不高的場合。

隔離探頭組合：

使用兩個隔離探頭分別連接被測點，再通過示波器的數學運算實現差分測量。此方案的 CMRR 雖低于專用差分探頭，但成本較低，適用于中等精度需求。

四、總結與建議

普通低壓探頭：嚴禁浮地，必須將地夾連接到大地，否則會引發安全事故和測量誤差。

差分探頭：支持浮地測量，是高壓、高頻或浮地系統的首選工具。例如，在車載電子、高速功率測量中，差分探頭可提供安全、準確的信號分析。

操作規范：

測量前確認探頭類型和被測電路的接地特性。

差分探頭需正確設置衰減比（如 10:1）和示波器輸入阻抗（50Ω 或 1MΩ）。

避免在潮濕、易爆環境中使用浮地探頭，并定期檢查探頭絕緣性能。

通過合理選擇探頭和遵循操作規范，可確保浮地測量的安全性和準確性。
