IGBT觸發波測量:示波器接地端連接規范

一、核心接地原則

共地基準一致性

示波器接地端必須與 IGBT 驅動電路的參考地（如驅動板 GND 或 IGBT 發射極 E）直接連接，而非接大地或主電路功率地。因 IGBT 觸發信號是 G 極與 E 極間的壓差信號，接地端若接其他電位點會引入共模噪聲（典型值 10-50mV），導致波形失真。

最小化接地環路面積

長地線（如鱷魚夾引線）會引入 10-50nH 寄生電感，在 IGBT 開關瞬態（納秒級）產生 LC 諧振，誘發虛假振鈴。需采用彈簧針、刀鋒式接地附件，將接地路徑縮短至 5mm 以內，使環路面積壓縮至平方厘米級。

二、分場景連接方法

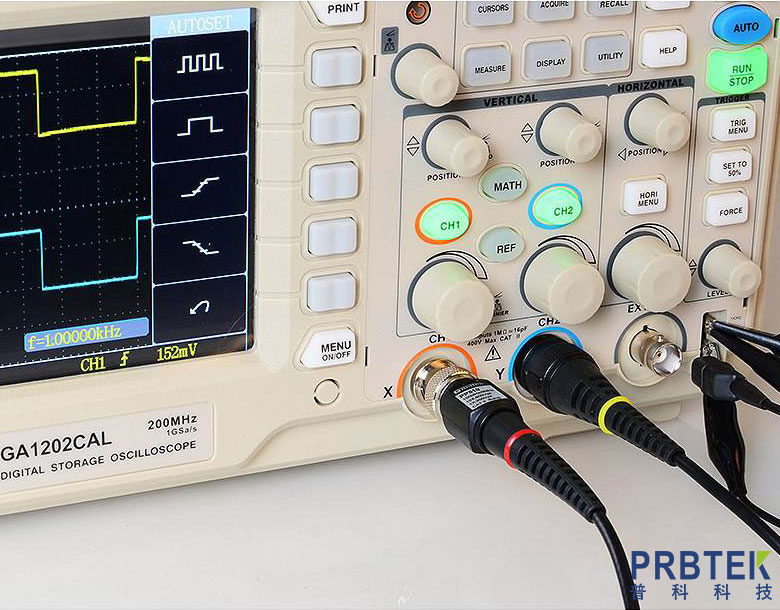

1. 普通無源探頭（低壓場景，≤600V）

連接點：探頭接地端直接接 IGBT 發射極 E 或驅動板信號地（標注 “GND” 處）；

禁止操作：不可接主電路高壓地或大地，避免電位差導致的信號偏移；

實操示例：測 1200V IGBT 觸發波時，無源探頭（100X 檔位）正接 G 極，接地彈簧接 E 極，示波器機殼通過電源線接地即可。

2. 差分隔離探頭（高壓 / 浮地場景）

連接邏輯：差分探頭無需單獨接示波器機殼地，其負極直接作為信號參考端接 IGBT E 極，正極接 G 極；

系統共地：探頭供電適配器的地線需與驅動板電源地共接，避免隔離失效引入干擾；

典型應用：半橋拓?fù)渖蠘虮?IGBT（E 極浮地）測量，必須用差分探頭（如 PKDV5353），接地端強制綁定 E 極電位。

3. 雙蹤測量特殊規范

雙蹤示波器的兩個探頭地線通過外殼內部短接，若同時測觸發波與集電極電壓：

僅需將一個探頭接地端接 E 極，另一探頭無需額外接地；

禁止兩探頭接地端接不同電位點（如 G 極與 C 極），否則形成短路回路。

三、實操優化與安全要點

接地附件選擇

系統接地協同

示波器、驅動電源、信號發生器的地線需匯接至同一參考點（如驅動板接地銅排）；

高壓主電路地與控制電路地需通過單點接地連接，間距≤10cm。

高壓安全防護

1200V 以上場景：示波器需接大地，且探頭接地端與高壓回路保持≥5cm 安全距離；

測試前釋放母線電容殘留電壓，避免接地瞬間電弧灼傷。
