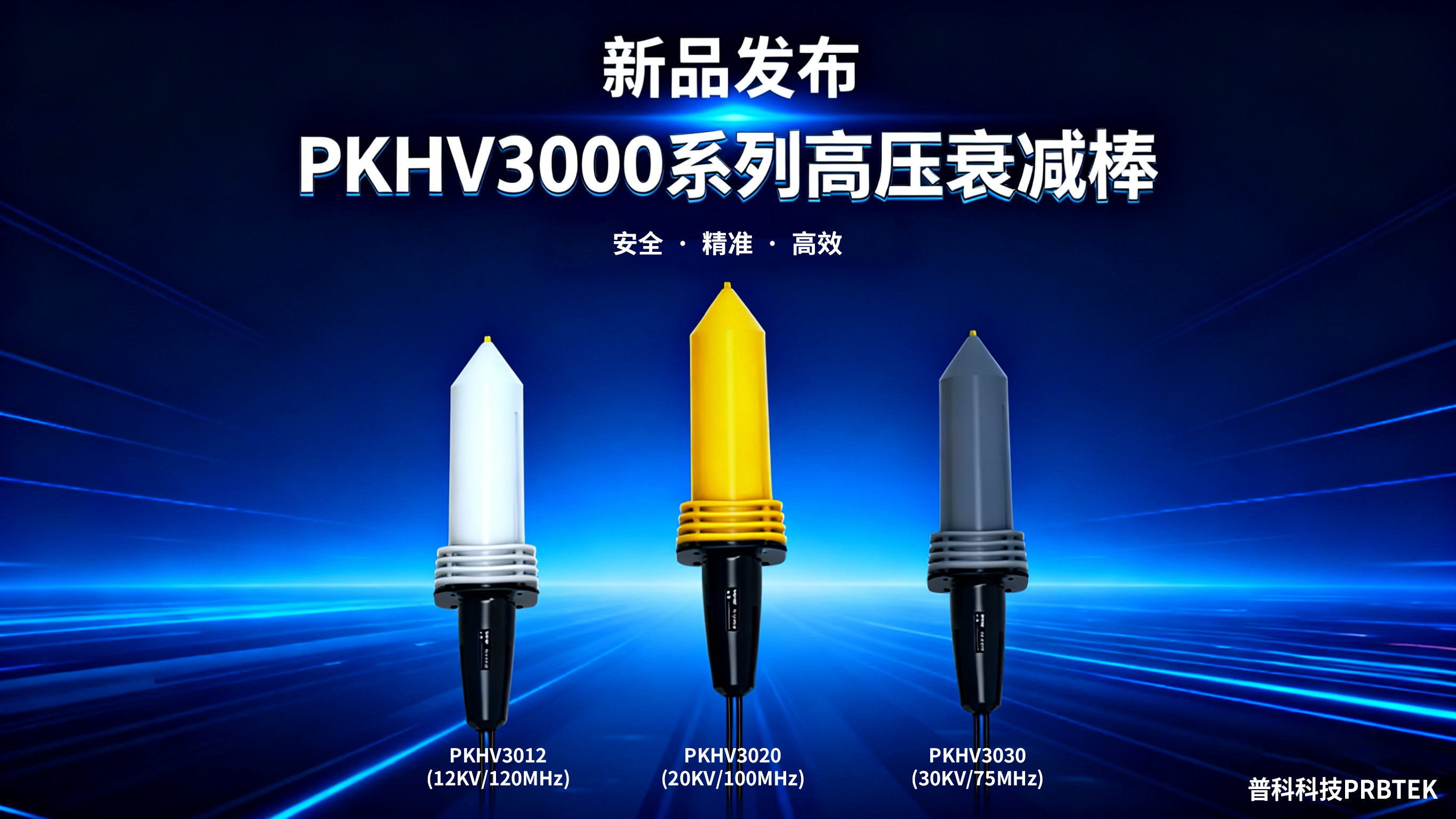

高壓衰減棒 PKHV3000 系列：新能源設備測試的安全護航者

在新能源領域，充電樁直流高壓輸出測試、動力電池組高壓回路信號采集、儲能系統高壓接口調試是核心環節，這些場景需頻繁接觸10-30KV 高壓信號 —— 既要精準捕獲脈沖

波形、電壓穩定性等關鍵數據，驗證設備是否符合 GB/T 18487.1 等行業標準，又要杜絕高壓擊穿、觸電等安全風險，避免示波器等精密設備損壞。PKHV3000 系列無源高壓衰減棒，正是為解決新能源高壓測試痛點而生的專用工具。

一、新能源場景核心適配性：從技術原理到場景匹配

（一）核心技術適配新能源測試需求

基于電阻分壓/ 阻容分壓技術，將新能源設備的高壓信號按固定比例衰減（如 PKHV3020 可將 20KV 信號降至示波器安全量程）。

外殼采用耐老化硅橡膠、測試端用高壓陶瓷絕緣材料，可耐受新能源實驗室常見的“高低溫循環（-20℃~60℃）”“濕度 85% RH” 環境，且表面不易沾染充電樁測試中常見的油污、粉塵。

（二）型號與新能源場景精準匹配

二、測試全流程安全操作規范

（一）測試前檢查

查看測試端陶瓷絕緣層是否有裂紋、連接線是否因長期彎折出現破損。

新能源實驗室地面需鋪設絕緣墊（厚度≥5mm），示波器、函數信號發生器等設備接地電阻≤4Ω。

關閉充電樁/ 儲能系統的高壓總開關，等待電容放電完成（通常需 5-10 分鐘，具體參考設備手冊），避免殘余高壓引發意外。

（二）測試中操作步驟

衰減棒的鱷魚夾連接至新能源設備的“專用接地端子”，

BNC 接頭接入示波器，設置示波器輸入阻抗為 1MΩ（匹配衰減棒阻抗特性）。

若測試充電樁“快充模式下的脈沖電壓”，需用配套調節棒輸入 200Hz 方波信號。

數據讀取需根據型號區分衰減比——PKHV3012 的被測電壓為示波器讀數 ×100，PKHV3020/3030 為 ×1000，避免因誤讀導致 “充電樁電壓達標” 的誤判。

（三）測試后

先關閉新能源設備高壓開關，等待10 分鐘確認電容放電后，再斷開衰減棒測試端，最后移除接地線（禁止先拆地線再斷高壓）。

用軟棉布擦拭衰減棒表面，去除測試中沾染的動力電池電解液殘留、充電樁油污，防止絕緣層腐蝕。

三、保養與維護重點

衰減棒需單獨放入配套的防靜電包裝，存放在遠離電解液、溫度20-25℃、濕度≤60% RH 的儲物柜中，避免絕緣材料受潮或被化學物質侵蝕。

避免連接線過度彎折（如彎曲半徑≥5cm）、拉扯。
