示波器多通道同步測試與接地點優化實踐——以 Buck 型 DCDC 轉換器為例

一、測試場景與目標

1. 被測對象

12V 輸入轉 5V/3A 輸出的同步 Buck 轉換器，需驗證：

輸入電壓紋波（CH1）、輸出電壓穩定性（CH2）

開關管驅動信號時序（CH3）、電感電流波形（CH4）

不同接地點對測量精度的影響

2. 核心需求

4 通道同步采樣，時序偏差≤1μs

區分芯片近端地、PCB 平面地、機殼接地三種場景

規避接地環路導致的波形失真和設備損壞風險

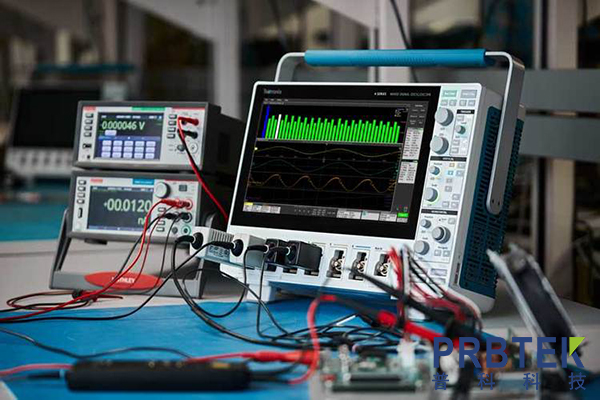

二、測試設備配置

三、多通道接線與接地點設計

1. 通道分配原則

CH1：輸入電壓（Vin）→ 測量電解電容兩端

CH2：輸出電壓（Vout）→ 測量負載電阻近端

CH3：驅動信號（Gate）→ 開關管柵極

CH4：電感電流（IL）→ 串聯在功率電感回路

2. 三種接地點實施方案

關鍵操作：所有探頭接地線均采用最短路徑，避免形成≥3cm 的環路（參考摘要 2：2cm 接地線振蕩最?。?；示波器電源線采用 2 芯無接地設計，規避市電短路風險（參考摘要 3）。

四、測試參數設置

同步觸發配置：

觸發源：CH3（驅動信號上升沿）

觸發電平：2.5V（邏輯高電平閾值）

采樣率：2.5GSa/s，存儲深度：1Mpts（確保捕獲 10 個開關周期）

通道參數：

CH1/CH2：1V/div，DC 耦合，10:1 衰減

CH3：500mV/div，DC 耦合，1:1 衰減

CH4：1A/div（電流探頭增益），AC 耦合

五、不同接地點測試結果對比

1. 波形對比分析

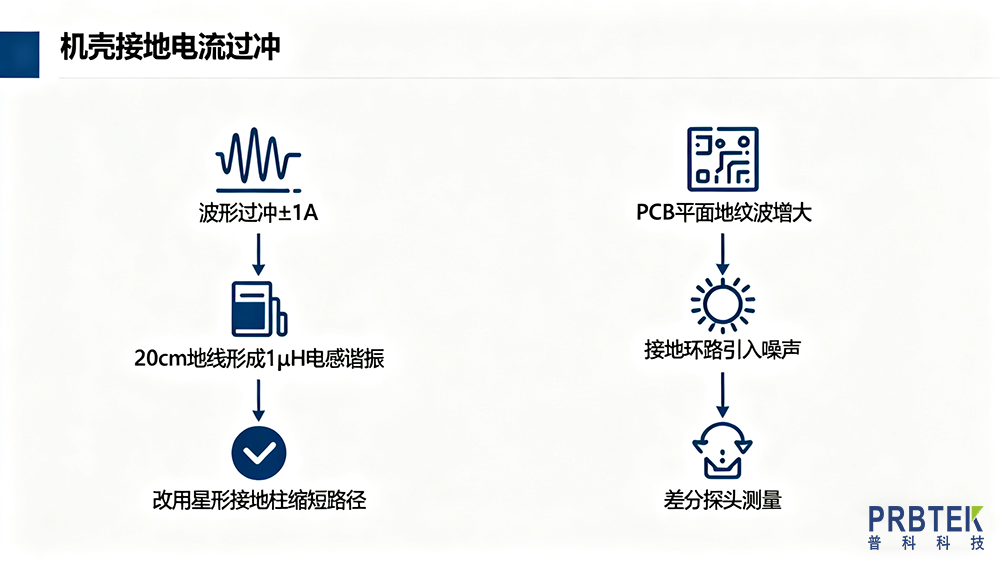

2. 典型問題與解決

問題 1：機殼接地時出現電流波形過沖

原因：20cm 長接地線形成大電感（≈1μH），與分布電容諧振

解決：改用星形接地柱縮短接地路徑，過沖降至 ±0.3A

問題 2：PCB 平面地測量時紋波翻倍

原因：輸入輸出地平面存在 30mV 共模電壓（萬用表實測）

解決：采用差分探頭重新測量（CH1-CH2），紋波恢復至 22mV

六、多通道測試關鍵技巧

同步精度保障：

統一示波器參考時鐘，避免多機互聯時差（雙機同步誤差≤4.8μs）

所有探頭校準延遲補償（示波器自動校準功能）

接地安全規范：

測量高壓信號（如 Vin=12V）前，用萬用表確認被測地與示波器地?zé)o電位差

優先使用差分探頭測量浮地信號，避免直接接地導致短路

七、工程應用總結

接地點選擇原則：

高速信號（驅動、時鐘）→ 芯片近端地（≤3cm 地線）

電源紋波測量 → PCB 電源平面地（就近接地）

強干擾環境 → 星形接地柱 + 差分探頭組合

多通道擴展方案：

通道數不足時，采用雙機互聯（需同品牌示波器）

混合信號測試（電壓 + 電流 + 溫度）→ 搭配邏輯分析儀模塊
