交流電流測量:原理、方法與實操指南

在電力系統運維、工業設備調試、家用電路檢修等場景中，交流電流的精準測量是判斷設備運行狀態、排查電路故障的核心環節。與直流電流 “方向恒定、大小穩定” 的特性不同，交流電流的大小和方向隨時間呈周期性變化（如市電為 50Hz 正弦波），這使得其測量方法與直流測量存在顯著差異。本文將系統梳理交流電流測量的核心原理與主流方法，結合實操步驟與安全規范，為不同場景下的電流測量提供全面指導。

一、交流電流測量的核心基礎：從特性到關鍵參數

要準確測量交流電流，需先明確其本質特性與核心參數，這是選擇測量方法的前提。

（一）交流電流的本質特性

交流電流的大小和方向隨時間周期性變化，常見波形包括正弦波（如市電）、方波（如變頻器輸出）、鋸齒波（如可控硅調壓電路）等。其中，正弦波交流電流的表達式為

i(t)=Imsin(ωt+φ)，式中：Im為電流最大值（峰值）；ω=2πf為角頻率（f為頻率，市電通常為 50Hz/60Hz）；φ為初相位。

由于交流電流的瞬時值不斷變化，實際測量中通常關注有效值（等效直流電流值，使交流與直流在相同電阻上產生相同熱效應的數值），計算公式為（正弦波場景），這也是多數測量?jī)x表的默認顯示值。

（二）關鍵測量參數

選擇測量方法時，需匹配以下參數：

量程：根據被測電流大小選擇，如家用電路通常為 10-20A，工業電機可能達 100-500A，高壓電網則需測量數千安培；

頻率：普通市電為 50/60Hz，變頻器、逆變器輸出電流頻率可能達 kHz 級，需選擇支持對應頻率范圍的儀表；

波形類型：正弦波可使用常規儀表，非正弦波（如脈沖電流）需選擇真有效值儀表，避免測量偏差；

隔離需求：高壓場景（如 10kV 電網）需絕緣隔離，防止觸電或儀表?yè)p壞。

二、主流交流電流測量方法：從基礎到進階

根據測量場景的不同（如是否斷開電路、電流大小、精度要求），交流電流測量主要分為以下五種方法，各有適用范圍與操作要點。

（一）直接測量法：電流表串聯接入（基礎場景）

原理：利用交流電流表內部的電磁式、整流式或電動式機構，將電流信號轉換為指針偏轉或數字顯示。交流電流表的核心是 “電流 - 轉矩 / 電壓” 轉換，如電磁式儀表通過電流產生的磁場帶動指針，整流式儀表則先將交流整流為直流再測量。

適用場景：低壓、小電流場景（如家用電路、小型電機，電流通常＜50A），且允許斷開電路接線。

實操步驟：

斷電準備：斷開被測電路的電源，確保接線時無電流通過；

確定量程：根據預估電流選擇量程（如家用電路選 0-30A，避免量程過小燒毀儀表），若預估不準，先選最大量程試測；

串聯接入：將電流表的 “+”“-” 接線柱分別與電路的火線（或相線）兩端串聯（交流無正負之分，但需注意儀表標注的電流方向），零線不經過電流表；

示例：測量家用插座回路電流，需斷開插座火線，將電流表串聯在斷開的火線之間，零線直接連接；

通電讀數：閉合電源，待儀表顯示穩定后讀取數值（注意區分有效值與峰值，常規儀表顯示為有效值）。

安全與注意事項：

嚴禁并聯接入電路（交流電流表內阻極小，并聯會導致短路，燒毀儀表或引發火災）；

接線時需確保接觸良好，避免虛接產生電火花；

測量時若指針超過量程，需立即斷電，更換更大量程儀表。

（二）鉗形電流表法：非接觸測量（便捷場景）

原理：基于電流互感器原理，鉗形表的 “鉗口” 為可開合的互感器鐵芯，被測導線作為互感器的一次繞組（僅 1 匝），二次繞組與儀表內部電路連接。當導線中有交流電流通過時，鐵芯中產生交變磁場，二次繞組感應出與一次電流成比例的二次電流，儀表根據比例關系計算并顯示被測電流。

適用場景：無需斷開電路的場景（如配電柜巡檢、電機運行電流檢測），電流范圍通常為 0.1A-1000A（特殊型號可測更大電流）。

實操步驟：

儀表校準：開機后選擇 “交流電流” 檔位，若有 “調零” 按鈕，需在鉗口閉合（無被測導線）時按下調零，確保初始讀數為 0；

鉗口操作：打開鉗形表的鉗口，將被測導線（單根，通常為火線或相線）放入鉗口中心位置，閉合鉗口（確保鉗口緊密貼合，無間隙，間隙會導致測量誤差增大）；

注意：不可同時鉗住火線和零線（兩根導線電流方向相反，磁場抵消，讀數為 0）；

量程調整：若顯示 “過載”（OL），需斷開鉗口，更換更大量程檔位；若讀數過?。ㄈ绲陀诹砍痰?1/3），可更換更小量程以提高精度；

讀取數據：待顯示穩定后讀數，部分?jǐn)?shù)字鉗形表支持?jǐn)?shù)據保持（HOLD）功能，可鎖定讀數方便記錄。

進階應用：

測量三相電機電流：需分別鉗住三相繞組的三根相線，對比三相電流是否平衡（正常情況下三相電流偏差應＜10%，偏差過大可能為電機繞組故障）；

測量小電流（如 0.1A 以下）：可將導線在鉗口上繞多匝（如繞 5 匝），最終讀數需除以匝數（因一次繞組匝數增加，二次感應電流成比例增大，儀表讀數為實際電流的匝數倍）。

注意事項：

高壓場景（如 10kV 及以上）需使用絕緣等級符合要求的高壓鉗形表，操作人員需佩戴絕緣手套、絕緣鞋；

鉗口若有灰塵或油污，需清潔后再使用，避免影響測量精度；

測量完畢后，需將量程開關調至最大檔位（防止下次使用時誤測大電流損壞儀表），再關閉電源。

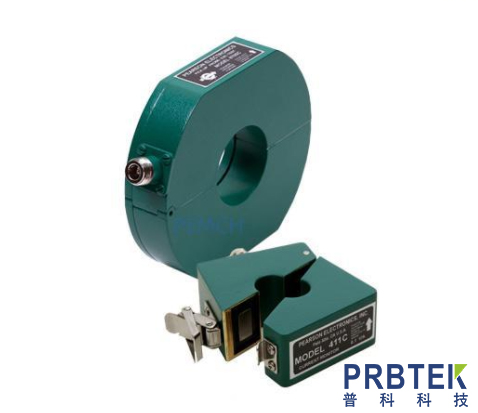

（三）電流互感器 + 電流表法：高壓大電流測量（工業場景）

原理：當被測電流過大（如幾百至幾萬安培，遠超常規電流表量程）或電壓過高（如高壓電網）時，需通過電流互感器將大電流按比例縮小，再配合常規交流電流表測量。電流互感器的變比（如 1000/5A）表示一次電流與二次電流的比值，即一次電流 = 二次電流 × 變比（例：二次電流為 3A 時，一次電流 = 3×200=600A）。

適用場景：工業高壓大電流系統（如變電站、大型電機、高壓配電柜），一次電流通常＞100A，電壓＞380V。

實操步驟：

互感器選型：根據被測電流選擇變比（如被測電流約 800A，選 1000/5A 變比），同時確?；ジ衅鞯念~定電壓、精度等級（如 0.5 級表示誤差≤0.5%）符合要求；

接線方式：

一次側：將電流互感器的一次繞組（通常標注 “P1”“P2”）串聯接入被測電路的相線（如高壓電機的電源線），電流從 “P1” 流入，“P2” 流出；

二次側：將互感器的二次繞組（標注 “S1”“S2”）與交流電流表串聯，且二次側必須可靠接地（防止互感器絕緣損壞導致高壓竄入儀表，引發安全事故）；

嚴禁：電流互感器二次側開路（開路時會產生極高電壓，擊穿絕緣或灼傷人員），若需斷開儀表，需先將二次側短路（用專用短接片）；

儀表讀數：讀取電流表顯示的二次電流值，乘以互感器變比，得到實際一次電流值（例：電流表顯示 4A，變比 1000/5A，實際電流 = 4×200=800A）。

（四）分流器法：高精度低電壓測量（實驗室場景）

原理：在被測電路中串聯一個阻值極小、精度極高的 “分流器”（如錳銅電阻），根據歐姆定律（U=IR），分流器兩端的電壓與電路電流成正比，通過測量分流器的電壓，計算出電流（I=U/R）。由于交流電流的電壓信號需轉換為有效值，通常配合交流毫伏表或數據采集卡使用。

適用場景：實驗室高精度測量（如電子設備電流校準）、低電壓大電流場景（如蓄電池充電回路、開關電源輸出），電流范圍通常為 10A-1000A，精度要求＞0.1 級。

關鍵要點：

分流器選型：需匹配電流范圍（如 100A/75mV 表示電流 100A 時，電壓 75mV），且阻值需遠小于電路負載電阻，避免影響電路正常工作；

測量方式：使用屏蔽線連接分流器兩端與毫伏表，減少干擾；毫伏表需選擇真有效值型，確保非正弦波電流測量準確；

散熱：大電流分流器工作時會產生熱量，需安裝散熱片，避免溫度過高影響阻值精度。

（五）霍爾電流傳感器法：隔離與復雜波形測量（新能源場景）

原理：基于霍爾效應，霍爾傳感器通過檢測電流產生的磁場強度來計算電流大小。當交流電流通過導線時，會在周?chē)a(chǎn)生交變磁場，傳感器內的霍爾元件在磁場作用下輸出與磁場強度（即電流）成正比的電壓信號，經放大、整流（交流場景）后輸出，配合儀表顯示電流值。

適用場景：需要電氣隔離的場景（如高壓變頻器、光伏逆變器）、復雜波形電流測量（如脈沖電流、非正弦波），以及需要快速響應的動態電流測量（如電機啟動電流）。

優勢：

隔離性好：原邊（被測電流）與副邊（輸出信號）完全電氣隔離，安全性高；

響應速度快：可測量高頻電流（達 MHz 級），捕捉電流的瞬時變化（如電機啟動時的沖擊電流）；

精度高：線性度好，適合寬量程測量（從 mA 級到 kA 級）。

三、實際應用案例：從家用到工業

（一）家用電路電流檢測（鉗形表法）

場景：懷疑家用空調（額定電流約 8A）運行異常，需測量實際工作電流。

操作：

選擇鉗形表 “交流電流 0-20A” 檔位，開機調零；

打開空調，待運行穩定后，打開鉗形表鉗口，將空調電源線中的火線（單根）放入鉗口中心，閉合鉗口；

若讀數為 7.8-8.2A，說明電流正常；若讀數＞9A（過載），可能為空調散熱不良或制冷劑泄漏，需檢修；若讀數＜5A，可能為壓縮機故障。

（二）工業電機電流平衡檢測（電流互感器 + 鉗形表法）

場景：380V 三相異步電機（額定電流 50A）運行時異響，需檢查三相電流是否平衡。

操作：

若電機配電柜裝有電流互感器（變比 100/5A）和電流表，直接讀取三相電流表數值，若 A 相 48A、B 相 50A、C 相 51A，偏差＜5%，平衡正常；若某相讀數為 0 或遠超額定值，可能為繞組斷路或短路；

若無配電柜儀表，使用鉗形表（量程 0-100A）分別鉗住三相電源線，讀取電流值，對比是否平衡，若某相電流為 0，需斷電檢查繞組接線。

四、測量方法選擇與安全總結

（一）方法選擇依據

（二）核心安全準則

高壓場景（＞380V）必須使用絕緣等級符合要求的儀表，操作人員需佩戴絕緣防護用品；

電流互感器二次側嚴禁開路，分流器嚴禁并聯接入電路；

測量前需確認儀表量程、接線方式正確，避免過載或短路；

潮濕環境測量時，需確保儀表外殼干燥，防止漏電。

五、技術趨勢：智能化與集成化

隨著智能電網、新能源技術的發展，交流電流測量正朝著 “智能化、集成化、遠程化” 方向升級。例如：

智能鉗形表支持藍牙數據傳輸，可將測量數據實時上傳至手機 APP，實現歷史數據記錄與趨勢分析；

集成式電流測量模塊（如霍爾傳感器 + MCU）可直接輸出數字信號，嵌入到物聯網設備中，實現電網、電機的實時監控與故障預警；

真有效值儀表的普及，解決了非正弦波電流（如變頻器、LED 驅動）的測量偏差問題，提升了復雜場景的測量精度。

總之，交流電流測量的核心是 “匹配場景、確保安全、保證精度”。無論是家用簡單測量，還是工業高壓大電流監測，選擇合適的方法與儀表，遵循規范的操作流程，才能準確獲取電流數據，為設備運維與故障排查提供可靠支撐。
