差分探頭：解鎖電網電壓波形觀測的專業視角?

在電力系統監測、工業設備調試及電子研發領域，電網電壓波形的精準觀測是分析電網質量、排查故障的關鍵環節。普通單端探頭因易受共模噪聲干擾、耐壓能力有限，難以滿足電網高壓、強干擾環境下的測量需求。而差分探頭憑借獨特的差分測量原理，成為捕捉電網電壓真實波形的核心工具，其應用價值正隨著電力電子技術的發展不斷凸顯。

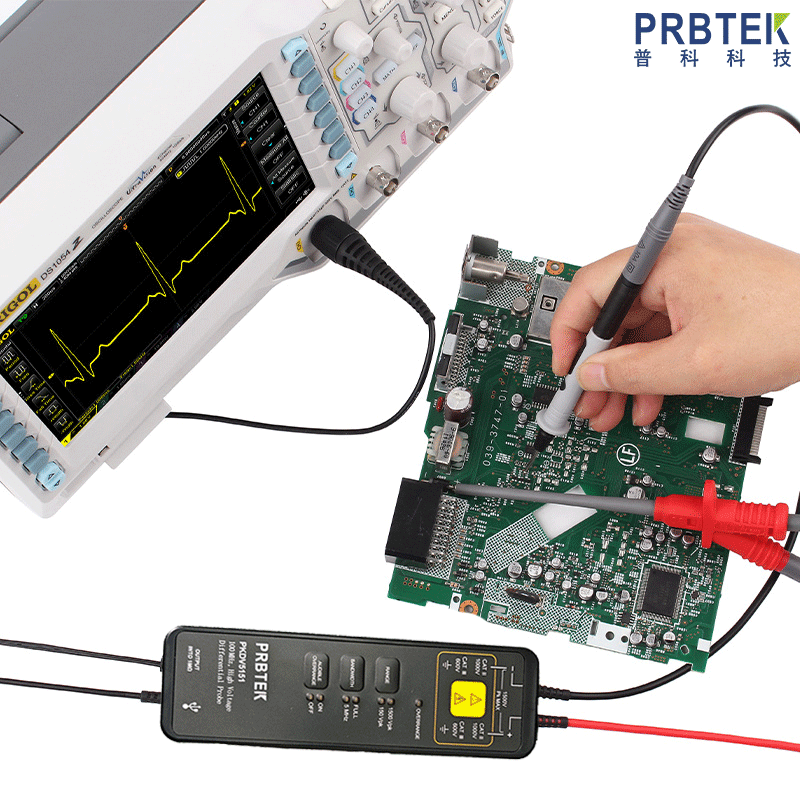

一、差分探頭的核心原理與技術優勢

差分探頭的本質是通過 “差模信號采集 + 共模信號抑制” 實現精準測量。電網電壓中，火線與零線之間的電壓為差模信號（即我們需要觀測的目標信號），而火線 / 零線與大地之間的干擾信號、空間電磁輻射等則屬于共模信號。差分探頭內置兩組對稱的信號調理電路，分別采集火線和零線的電壓信號，經內部運算放大器計算兩者差值后輸出，同時通過高共模抑制比（CMRR，通常可達 60dB 以上）大幅削弱共模噪聲，確保輸出波形貼近電網電壓的真實狀態。

相較于傳統單端探頭，其核心優勢體現在三方面：一是高壓隔離能力，多數工業級差分探頭耐壓值可達 1kV-6kV（峰值），可直接測量 220V/380V 市電及中壓電網，無需額外隔離裝置；二是抗干擾能力強，在變電站、工廠車間等強電磁環境中，能有效濾除電機、變頻器等設備產生的干擾，避免波形失真；三是測量精度高，部分高精度差分探頭帶寬可達 100MHz 以上，采樣率適配主流示波器，可捕捉電壓暫升、暫降、諧波等細微波形特征。

二、電網電壓波形觀測的實操流程

使用差分探頭觀測電網電壓波形需遵循 “選型 - 連接 - 設置 - 校準” 四步流程，確保測量安全與數據準確。

（一）探頭選型：匹配電網參數

需根據電網電壓等級、觀測需求確定關鍵參數：

耐壓值：測量 220V 市電時，選擇耐壓≥1kV（峰值）的探頭；測量 380V 工業電網時，耐壓需≥2kV（峰值），避免過壓損壞；

衰減比：常規選擇 10:1 或 100:1 衰減比，例如 220V 市電經 100:1 衰減后，示波器輸入電壓約 2.2V，適配多數示波器的量程（0-5V）；

帶寬：觀測基波（50Hz/60Hz）時，帶寬≥1MHz 即可；若需分析諧波（如 3 次、5 次諧波），帶寬需提升至 10MHz 以上，確保高次諧波信號不被濾除。

（二）安全連接：規避觸電風險

電網電壓屬于危險高壓，連接時需嚴格遵守安全規范：

確認探頭電源關閉，示波器接地端可靠接地（接地電阻≤4Ω）；

將差分探頭的兩個信號輸入端（通常標注 “+”“-”）分別通過高壓測試線連接電網火線（L）和零線（N），避免探頭外殼直接接觸帶電體；

若需觀測三相電網（如 380V 三相四線制），需使用三個差分探頭分別測量 A-N、B-N、C-N 的電壓波形，或測量 A-B、B-C、C-A 的線電壓波形（此時需選擇更高耐壓探頭）。

（三）示波器參數設置

垂直檔位：根據衰減比計算，例如 100:1 衰減比下，若示波器垂直檔位設為 1V/div，則對應實際電網電壓 100V/div，220V 市電波形約占 2.2div；

時基設置：電網基波頻率為 50Hz（周期 20ms），時基可設為 5ms/div 或 10ms/div，確保屏幕顯示 1-2 個完整周期的波形；

觸發方式：選擇 “邊緣觸發”，觸發源設為差分探頭通道，觸發電平調至波形峰值的 1/3 處，避免觸發不穩定。

（四）校準：保障數據可信度

每次測量前需進行探頭校準：

使用示波器內置的標準信號源（如 1kHz、3.3V 方波），連接探頭輸入端，觀察波形是否符合標準，若存在幅值偏差，通過探頭校準旋鈕調整；

測量電網電壓時，可對比萬用表讀數（萬用表測量有效值），若示波器顯示的有效值與萬用表偏差超過 5%，需檢查探頭衰減比設置或進行重新校準。

三、典型應用場景：從監測到故障排查

差分探頭在電網電壓觀測中的應用覆蓋多個領域，其核心價值在于捕捉 “隱藏” 的波形異常。

（一）電網諧波分析

工業設備（如變頻器、電焊機）運行時會向電網注入諧波，導致電壓波形畸變。使用差分探頭配合示波器的 “諧波分析” 功能，可直觀觀測 3 次（150Hz）、5 次（250Hz）等特征諧波的幅值與相位，判斷諧波是否超出 GB/T 14549-1993《電能質量 公用電網諧波》的限值。例如，某工廠變頻器啟動后，通過差分探頭觀測到 3 次諧波幅值達 30V（有效值），超出標準限值（22V），需加裝諧波濾波器治理。

（二）電壓暫降與暫升監測

電網故障（如短路、雷擊）或大型設備啟停時，易出現電壓暫降（電壓降至額定值的 10%-90%）或暫升（超過額定值的 110%），這類瞬時異常可能導致敏感設備（如 PLC、服務器）停機。差分探頭可通過示波器的 “峰值觸發” 功能，捕捉毫秒級的暫降 / 暫升波形，記錄其持續時間、幅值變化，為電網穩定性評估提供數據支撐。例如，某數據中心電網因附近變電站故障出現 200ms 的電壓暫降（幅值降至 150V），通過差分探頭記錄的波形，技術人員確定需加裝 UPS 保障關鍵設備供電。

（三）雷擊浪涌捕捉

夏季雷擊時，電網會產生高頻、高幅值的浪涌電壓（可達數千伏），若未及時防護，會損壞變壓器、配電柜等設備。使用高帶寬差分探頭（如帶寬 50MHz 以上），配合示波器的 “單次觸發” 模式，可捕捉浪涌電壓的峰值、上升時間等參數，驗證浪涌保護器（SPD）的防護效果。例如，某變電站在雷擊后，通過差分探頭觀測到 SPD 動作后浪涌電壓從 3kV 降至 500V，確認 SPD 工作正常。

四、安全與維護：延長探頭壽命的關鍵

差分探頭作為精密測量儀器，其安全使用與定期維護直接影響測量精度和使用壽命。

（一）安全操作要點

嚴禁在探頭帶電狀態下插拔測試線，避免高壓電弧灼傷或損壞探頭內部電路；

測量時需佩戴絕緣手套、絕緣鞋，使用帶絕緣手柄的測試夾，防止觸電；

若探頭出現外殼破損、線纜老化等情況，需立即停止使用，聯系廠家維修，不可自行拆解。

（二）日常維護措施

每次使用后，清潔探頭輸入端的測試夾，避免灰塵、油污影響接觸精度；

長期存放時，需將探頭置于干燥、通風的環境中，避免高溫（＞60℃）、潮濕（相對濕度＞80%）環境；

每半年至一年進行一次專業校準，可委托第三方計量機構或廠家，確保探頭的衰減比、CMRR 等參數符合標準。

五、技術趨勢：更智能、更集成的觀測方案

隨著智能電網的發展，差分探頭正朝著 “智能化 + 集成化” 方向升級。一方面，部分新型差分探頭內置無線傳輸模塊，可將測量數據實時上傳至云端平臺，配合 AI 算法實現電網波形的自動分析與故障預警；另一方面，探頭與示波器、數據采集卡的集成度不斷提高，形成 “即插即用” 的觀測系統，降低操作門檻。未來，差分探頭將在微電網監測、新能源并網（如光伏、風電）等領域發揮更重要作用，成為電網數字化運維的核心感知工具。

總之，差分探頭憑借抗干擾、耐高壓、高精度的優勢，解決了電網電壓波形觀測中的核心痛點。掌握其原理與實操方法，不僅能提升電網質量分析的效率，更能為電力系統的安全穩定運行提供可靠的數據支撐，是電力電子領域技術人員不可或缺的專業工具。
