示波器測電流:正、負峰值之差≠電流大小?

在使用示波器分析電流信號時，不少人會誤以為 “電流大小等于正、負峰值之差”，但這一認知存在明顯偏差 —— 示波器顯示的正、負峰值之差是電流信號的峰峰值，它僅反映信號波動范圍，而非實際電流的 “大小”。要厘清這一概念，需從示波器測電流的原理、電流參數的定義兩方面逐步拆解。

首先，需明確示波器的 “本職” 與電流測量的前提。示波器核心功能是顯示電壓信號的波形，無法直接測量電流。若要測電流，需借助 “電流探頭” 或 “取樣電阻” 將電流信號轉換為電壓信號（遵循歐姆定律 U=IR），再通過電壓波形反推電流波形。也就是說，示波器屏幕上的 “電流波形”，本質是由轉換后的電壓波形推導而來，其參數定義需與電流的物理特性結合分析。

其次，關鍵在于區分 “峰峰值” 與 “電流大小” 的不同含義。

正、負峰值之差：電流峰峰值（Ipp）

示波器上電流波形的 “正峰值”，是指波形最高點與 “零電流線”（基準線）的差值；“負峰值” 則是波形最低點與零電流線的差值（通常用負值表示）。兩者之差（正峰值 - 負峰值）即為峰峰值（Ipp），例如正峰值為 2A、負峰值為 - 1A 時，峰峰值為 3A。但峰峰值僅描述了電流信號從最大正向值到最大反向值的 “波動范圍”，像海浪的 “波峰到波谷的距離”，無法直接代表電流的實際 “強弱” 或 “大小”。

電流大小：需結合信號類型選對參數

“電流大小” 是一個統稱，實際應用中需根據電流信號的類型（直流、交流、脈沖等）選擇對應的表征參數，而非直接用峰峰值衡量：

直流電流：若電流無波動（如電池供電的穩定電流），波形是一條與零電流線平行的直線，此時 “電流大小” 就是直線對應的數值（如 5A），不存在正、負峰值，自然與峰峰值無關；

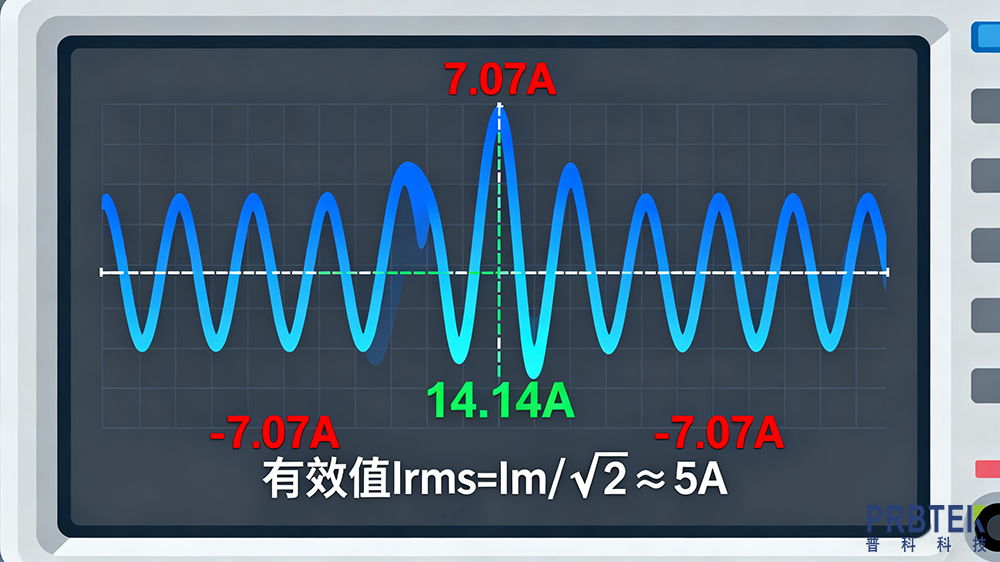

正弦交流電流：日常電路中常見的交流電流（如市電整流前的電流），波形為正弦波。其 “大小” 通常用有效值（Irms）表示（即等效直流電流的數值，如家用插座電流有效值為 10A），而有效值與峰值（Im）的關系是 Irms=Im/√2，與峰峰值（Ipp=2Im）無直接關聯 —— 若峰峰值為 14.14A，峰值約 7.07A，有效值僅 5A，顯然峰峰值遠大于實際電流大小；

脈沖或不規則電流：這類電流波形復雜（如電子設備的瞬時啟動電流），“大小” 需根據場景定義 —— 若關注瞬時最大電流，取 “正峰值”；若關注平均負載，取 “平均值”；若關注發熱效應，仍需用 “有效值”，峰峰值僅能反映信號的最大波動幅度，無法代表實際工作時的電流強度。

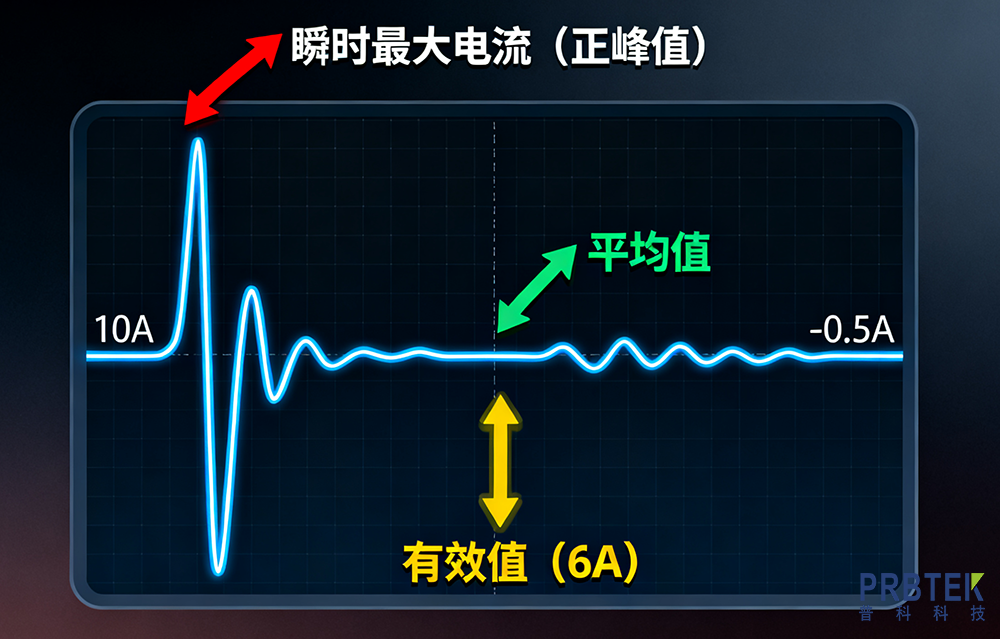

最后，需警惕 “峰峰值誤用” 的常見場景。例如在測試電機啟動電流時，波形可能出現短暫的正向尖峰（如 10A）和反向小波動（如 - 0.5A），峰峰值達 10.5A，但實際啟動過程中有效電流僅 6A，若誤將峰峰值當作 “電流大小”，會高估設備的實際電流需求，導致選型（如導線、熔斷器）錯誤。

綜上，示波器顯示的正、負峰值之差是 “峰峰值”，僅描述電流信號的波動范圍；而 “電流大小” 需根據信號類型，選擇有效值、平均值或峰值來表征。在實際測量中，需先明確測試目的（如計算功率用有效值、判斷絕緣用峰值），再從示波器中讀取對應參數，避免將峰峰值與電流大小直接劃等號。
