普通探頭接浮地測試對測試結果的影響及優化方案?

在電子測量領域，探頭作為連接被測設備（DUT）與測量儀器的核心組件，其接地方式直接決定了測試數據的準確性與可靠性。浮地測試作為一種特殊的測量場景，因被測電路不與大地直接相連，常被用于避免共地干擾、保障人員安全等場景。然而，若使用普通探頭（如常見的無源電壓探頭）進行浮地測試，往往會引發一系列問題，對測試結果產生顯著負面影響。本文將從浮地測試的基本原理出發，深入分析普通探頭接浮地測試時的關鍵影響，并提出針對性的優化方案。

一、浮地測試的概念與應用場景

浮地測試，即 “懸浮接地測試”，指被測電路的參考地（信號地）不與測量儀器的接地端（或大地）相連，兩者處于 “懸浮” 狀態。這種測試方式的核心目的是：一方面避免被測電路與大地之間形成共地回路，減少外界電磁干擾（EMI）對微弱信號的影響；另一方面，當被測設備存在高壓回路時，浮地可防止接地回路中產生過大電流，保障測試人員與設備安全。

浮地測試常見于工業控制、醫療設備、電力電子等領域。例如，在測試變頻器的輸出電壓時，為避免變頻器內部開關器件產生的高頻干擾通過接地回路傳導至示波器，需采用浮地測試；在醫療設備測試中，為防止接地故障導致的漏電流影響患者安全，也常要求浮地測量。

二、普通探頭接浮地測試的核心影響

普通探頭（以無源電壓探頭為例）的設計默認 “探頭接地端與測量儀器地、大地共地”，其接地阻抗較高（通常為數百歐姆至數兆歐姆），且缺乏針對浮地場景的隔離設計。當將此類探頭用于浮地測試時，會從信號完整性、測量精度、設備安全三個維度產生負面影響，具體如下：

（一）信號完整性受損：引入共模干擾與波形畸變

浮地測試中，被測電路的 “浮地” 與測量儀器的 “大地” 之間存在電位差（即共模電壓）。普通探頭的接地端若直接連接被測電路的浮地，其接地阻抗無法抑制共模電壓的傳導，導致共模信號混入測量回路，引發兩大問題：

信號疊加失真：共模電壓會與被測的差模信號（如電路中的電壓波形）疊加，使測量結果偏離真實值。例如，當被測電路存在 10V 共模電壓，而實際需測量的信號僅為 2V 時，普通探頭會將 10V 共模電壓與 2V 信號一同傳入示波器，顯示結果為 12V，完全掩蓋真實信號；

波形噪聲增大：共模干擾多為高頻噪聲（如開關電源產生的尖峰干擾），普通探頭的接地引線（通常為 10-30cm）會形成 “天線效應”，接收外界高頻干擾并注入測量回路，導致示波器顯示的波形出現雜波、尖峰，甚至無法分辨真實信號的輪廓。

（二）測量精度下降：接地阻抗與負載效應的雙重影響

普通探頭的設計參數（如輸入阻抗、接地阻抗）未適配浮地場景，會通過 “阻抗不匹配” 和 “負載效應” 降低測量精度：

接地阻抗不匹配導致分壓誤差：普通探頭的接地端阻抗（含探頭內部接地電阻與引線寄生電感）通常在 1kΩ-10MΩ 之間，而浮地電路的輸出阻抗可能低至幾十歐姆（如功率電路）或高達數百兆歐姆（如微弱信號電路）。當探頭接地阻抗與被測電路輸出阻抗不匹配時，兩者會形成分壓回路，導致實際傳入測量儀器的信號幅度被 “衰減” 或 “放大”。例如，若被測電路輸出阻抗為 100Ω，普通探頭接地阻抗為 1kΩ，根據分壓原理，測量信號僅為真實值的 9.1%（100/(100+1000)），誤差遠超工業測量允許的 ±5% 范圍；

負載效應改變被測電路工作狀態：普通探頭的輸入電容（無源探頭通常為 10-20pF）和輸入電阻（通常為 10MΩ）會成為被測電路的 “額外負載”。在浮地測試中，被測電路（如高頻振蕩電路、低功耗電路）對負載變化極為敏感，探頭的負載效應會破壞電路原有的阻抗平衡，導致電路工作點偏移。例如，測試高頻振蕩器的輸出頻率時，探頭的輸入電容會與電路中的電感、電容形成新的諧振回路，使振蕩頻率偏移數千赫茲，測量結果完全失去參考價值。

（三）設備與人員安全風險：高壓擊穿與觸電隱患

浮地測試場景中，被測電路常存在高壓（如電力設備中的數百伏至數千伏電壓），普通探頭的絕緣設計和接地方式無法應對高壓環境，存在兩大安全隱患：

探頭絕緣擊穿導致設備損壞：普通探頭的探頭尖端與接地端之間的絕緣耐壓通常僅為數百伏（如常見的 10:1 無源探頭耐壓為 300V CAT II），而浮地電路的共模電壓可能高達數千伏。當共模電壓超過探頭的絕緣耐壓時，會擊穿探頭內部的絕緣層，導致探頭短路，進而將高壓引入測量儀器（如示波器），燒毀儀器的輸入模塊；

接地回路漏電引發觸電風險：若普通探頭的接地引線接觸不良或破損，浮地電路的高壓會通過探頭外殼傳導至測量儀器，再通過儀器的接地端形成 “對地漏電回路”。此時，測試人員若接觸儀器外殼或探頭，會面臨觸電風險，尤其在醫療、電力等高壓場景中，后果可能危及生命。

三、浮地測試的優化方案：從探頭選型到操作規范

針對普通探頭接浮地測試的弊端，需從 “硬件選型”“電路設計”“操作規范” 三個層面優化，確保測試結果準確且安全：

（一）選型優化：采用專用浮地測試探頭

專用浮地探頭通過 “隔離設計” 或 “低接地阻抗設計”，從根源上解決普通探頭的缺陷，常見類型包括：

隔離探頭：采用光電隔離或電磁隔離技術，將被測電路的浮地回路與測量儀器的大地回路完全隔離，可抑制高達數千伏的共模電壓（如某品牌隔離探頭共模抑制比（CMRR）達 60dB@50Hz，共模電壓耐受值達 1000V）。同時，隔離探頭的輸入阻抗高達 100MΩ，輸入電容低至 1pF，可最小化負載效應，適用于高壓、高頻浮地測試場景；

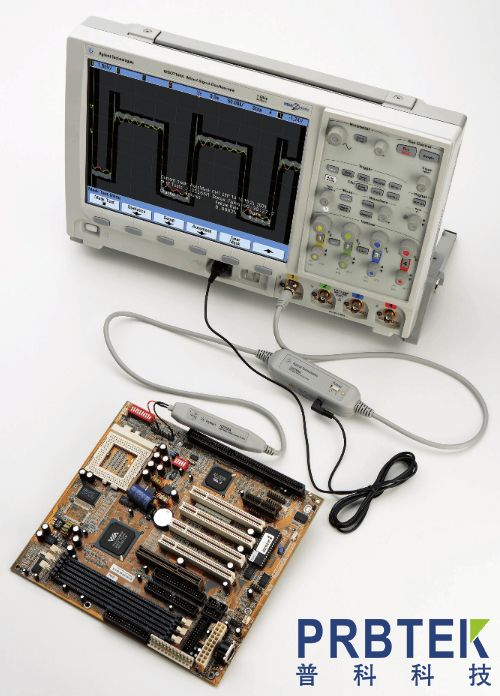

差分探頭：通過兩個對稱的輸入通道接收被測信號，直接測量 “浮地” 與 “參考點” 之間的差模信號，同時抑制共模干擾（CMRR 通常達 80dB@1kHz）。與普通探頭相比，差分探頭無需依賴 “大地” 作為參考，可直接接入浮地電路，且接地阻抗低至 10Ω，適用于工業控制、電機驅動等中低壓浮地測試場景。

（二）電路設計優化：構建浮地測試輔助回路

若受限于成本無法更換專用探頭，可通過電路設計降低普通探頭的負面影響：

增加共模抑制電路：在被測電路輸出端與探頭之間串聯共模電感、并聯 Y 電容，抑制共模電壓的傳導；同時，在探頭接地端串聯一個與被測電路輸出阻抗匹配的電阻（如被測電路輸出阻抗為 100Ω，串聯 100Ω 電阻），減少分壓誤差；

采用 “浮地 - 接地” 轉換模塊：通過隔離放大器、光耦等器件構建轉換模塊，將浮地信號轉換為接地信號后再接入普通探頭。例如，使用隔離放大器將浮地的 2V 信號轉換為對地的 2V 信號，既避免共模干擾，又兼容普通探頭的測量需求。

（三）操作規范優化：減少人為誤差與安全風險

縮短接地引線長度：普通探頭的接地引線長度每增加 10cm，寄生電感會增加約 1μH，高頻干擾接收能力增強。操作時應將接地引線縮短至 5cm 以內，或使用 “接地彈簧” 直接接觸被測電路的接地焊點，減少天線效應；

驗證共模電壓范圍：測試前使用萬用表測量被測電路浮地與大地之間的共模電壓，若超過普通探頭的耐壓值（如 300V），嚴禁使用普通探頭，需更換隔離探頭或采取降壓措施；

佩戴絕緣防護裝備：在高壓浮地測試場景中，即使使用專用探頭，也需佩戴絕緣手套、絕緣鞋，避免接觸被測電路的高壓端，降低觸電風險。

四、結論

普通探頭因接地阻抗高、缺乏隔離設計，在浮地測試中會導致信號失真、精度下降，甚至引發設備損壞與人員安全風險，無法滿足浮地測試的準確性與安全性要求。在實際應用中，應優先選用隔離探頭、差分探頭等專用設備，輔以共模抑制電路設計與規范操作，從硬件到軟件層面消除浮地測試的負面影響。

隨著電子設備向高頻、高壓、低功耗方向發展，浮地測試的需求將持續增加，對探頭的性能要求也將進一步提升。未來，兼具高共模抑制比、低負載效應、小型化的專用浮地探頭將成為主流，為電子測量提供更可靠的技術支撐。
