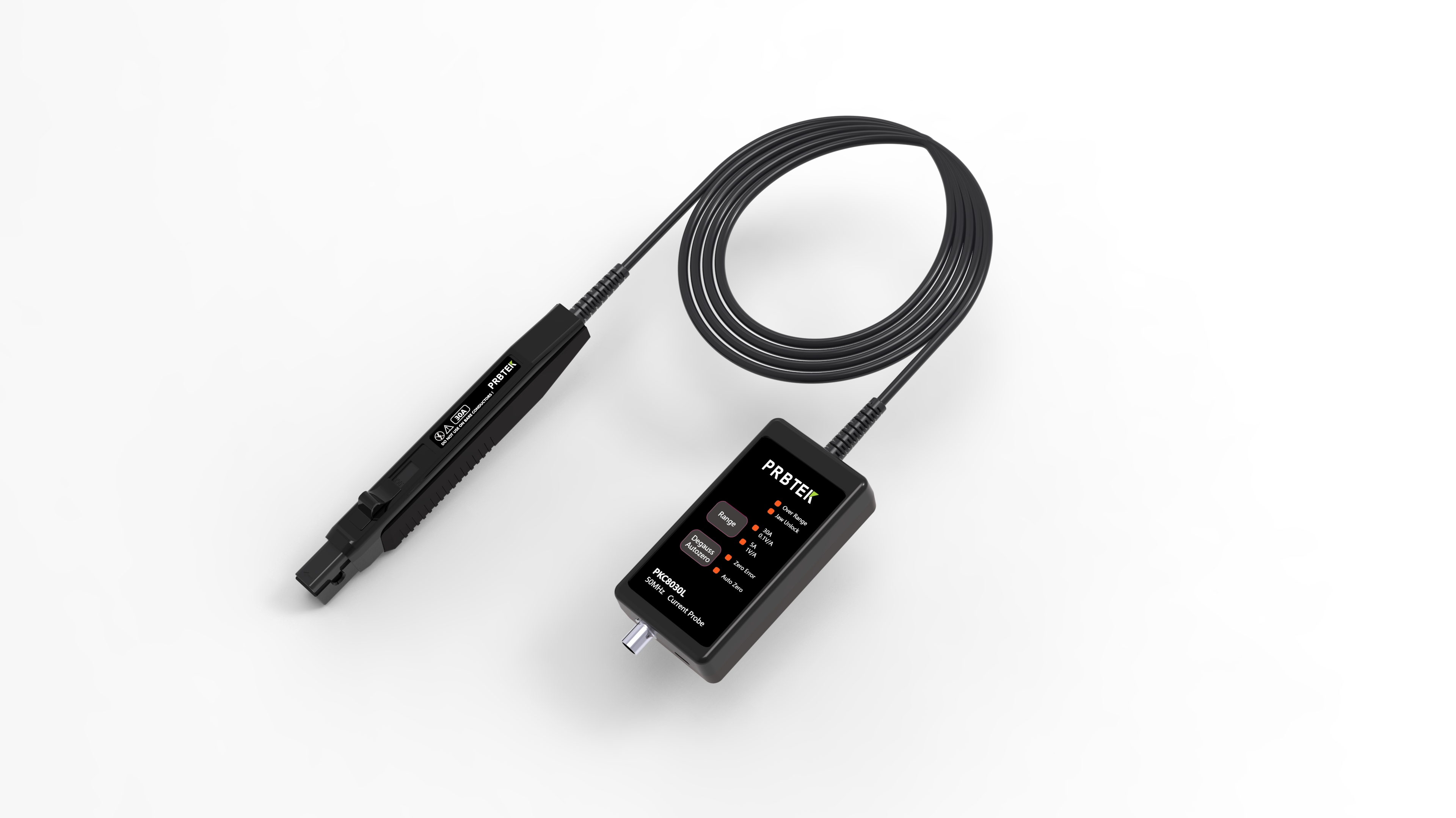

【新品發布】PKC8030L 高頻電流探頭：精準測量，賦能多領域電氣測試?

在電氣測試領域，精準、高效的電流測量工具是研發、調試與檢測工作的核心支撐。今日，我們正式推出PKC8000 系列高頻電流探頭的明星型號 ——PKC8030L，這款集超寬頻帶、高精度、智能化操作于一體的測試儀器，將為開關電源研發、馬達驅動控制、LED 照明系統調試等專業場景，提供更可靠的電流測量解決方案。

一、核心優勢：重新定義高頻電流測量體驗

PKC8030L 高頻電流探頭憑借創新技術與人性化設計，在性能與操作便捷性上實現雙重突破，解決傳統電流測量設備精度低、操作復雜、兼容性差等痛點。

1. 超寬頻帶 + 高精度，捕獲復雜波形無壓力

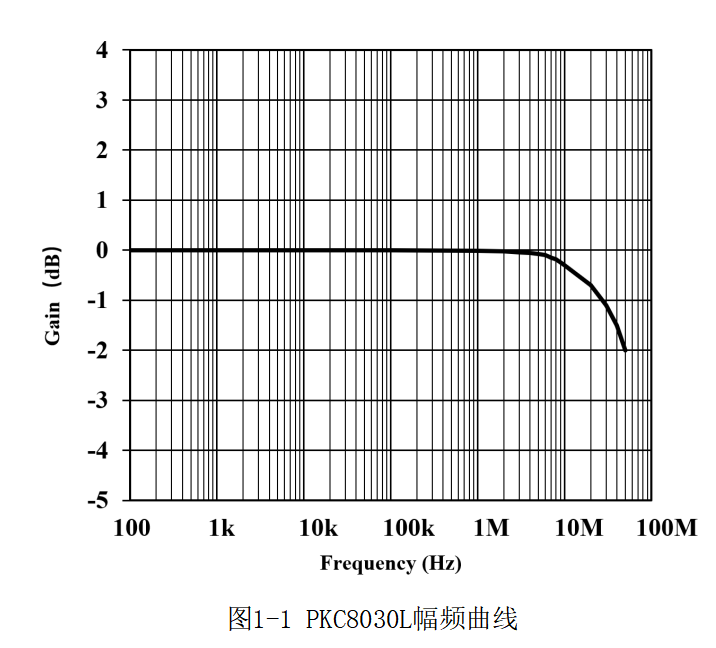

作為高頻測試場景的 “利器”，PKC8030L 支持DC-50MHz 超寬頻帶，上升時間≤7ns，能快速精準捕獲高頻、瞬態電流波形，即使是復雜的脈沖電流或高頻干擾信號，也能清晰呈現。

在測量精度上，全量程范圍內誤差僅為±1%（5A 量程：±1%±1mA；30A 量程：±1%±10mA），配合雙量程切換功能（5A/30A），既能滿足大電流測量需求，也能實現微小電流的精細化檢測，為研發調試提供可靠數據支撐。

2. 智能化設計，簡化操作流程

針對傳統探頭操作繁瑣的問題，PKC8030L 集成多項智能功能：

自動消磁調零系統：按下 “Degauss Autozero” 按鍵，3-5 秒即可完成消磁與調零，避免剩余磁場影響測量精度，新手也能快速上手；

聲光一體化過流報警：當被測電流超過量程（5A 量程＞5A、30A 量程＞50A），紅色過載指示燈亮起并伴隨報警聲，實時提示量程調整，防止設備損壞；

電子輕觸式按鍵：相比傳統機械按鍵，使用壽命更長，操作反饋更清晰，有效降低長期使用后的故障風險。

3. 廣泛兼容性，適配多品牌設備

PKC8030L 配備標準 BNC 輸出接口，可直接連接市面各品牌示波器（需確保示波器輸入阻抗≥100kΩ），無需額外轉接配件，降低設備搭配成本。同時，支持 DC 5V/2A Type-C 供電（標配電源適配器），滿足實驗室、現場測試等不同場景的供電需求。

二、技術參數：硬核性能，滿足專業測試需求

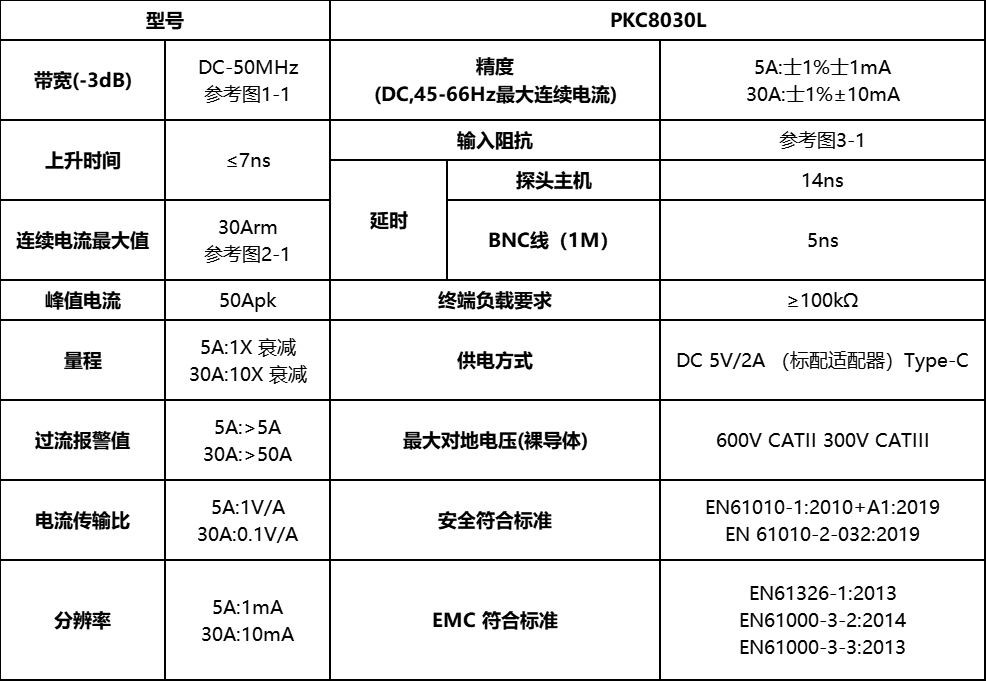

PKC8030L 的核心技術參數經過嚴格校準，確保在各類復雜環境下穩定運行，具體參數如下表所示：

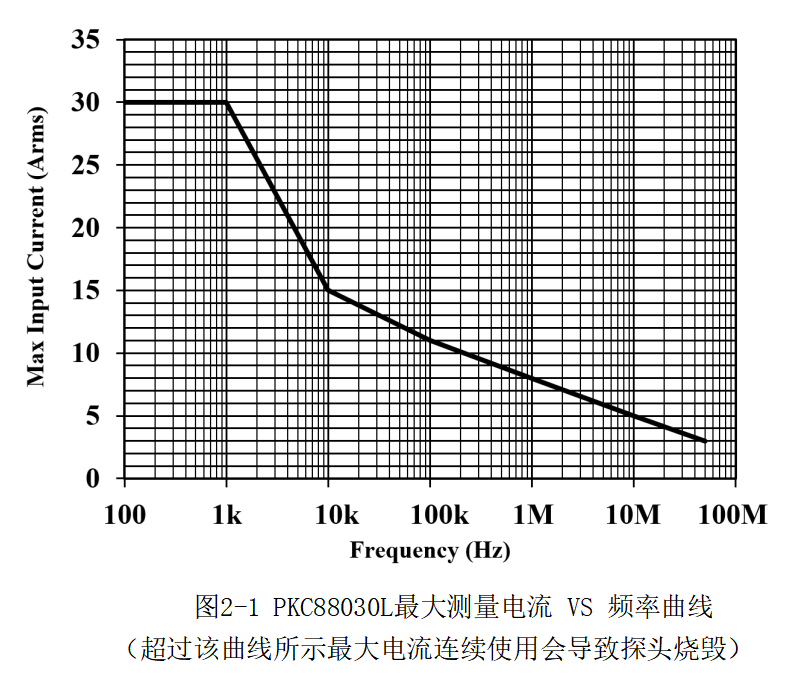

注：超過最大電流連續使用可能導致探頭燒毀，具體參考 “圖 2-1 PKC8030L 最大測量電流 VS 頻率曲線”。

三、適用場景：覆蓋多行業電氣測試需求

憑借卓越的性能，PKC8030L 高頻電流探頭可廣泛應用于以下領域，為行業研發與生產提供關鍵技術支持：

開關電源研發：精準測量開關管、電感等元件的電流波形，優化電源效率與穩定性；

馬達驅動控制：監測馬達啟動、運行時的電流變化，排查驅動電路故障；

LED 照明系統調試：檢測 LED 驅動電源的電流輸出，確保照明設備亮度穩定、壽命延長；

新能源設備測試：如光伏逆變器、儲能系統的電流監測，保障新能源設備安全運行；

電子鎮流器檢測：驗證鎮流器的電流輸出特性，確保燈具與鎮流器匹配性。

四、使用指南：安全操作，確保測量精準

為保障設備安全與測量精度，使用 PKC8030L 時需遵循以下核心步驟與注意事項：

1. 基礎操作流程

（1）使用前準備：確認電源適配器輸入電壓正常，連接探頭電源；示波器設置為 “接地” 調零后，切換至 “DC” 模式，根據被測電流選擇 5A/30A 量程（默認上次操作量程）。

（2）自動消磁調零：探頭與示波器連接后（示波器阻抗≥1MΩ），確保探頭開關控制桿處于 “LOCK” 狀態，按下 “Degauss Autozero” 按鍵，待 “Auto Zero” 指示燈熄滅（蜂鳴器 “嘀嘀” 提示），調零完成；若 “Zero Error” 燈亮，需重新檢查設備狀態后再次調零。

（3）開始測量：推開關控制桿打開傳感器頭，將被測導體置于鉗口中央，鎖定控制桿；給導體上電，調節示波器讀取結果；測試結束后，先斷開導體電源，再取出導體。

2. 安全注意事項

嚴禁測量電壓超過 300V 的電路，避免觸電或設備損壞；

傳感器頭連接面為精密研磨材質，禁止刮擦、碰撞，沾染灰塵時用防靜電軟布擦拭；

避免在潮濕、高溫、灰塵密集環境使用，設備受潮或手部潮濕時禁止操作；

必須使用標配電源適配器供電，禁止折疊、過度拉拽數據線與電源線。

五、售后保障：品質承諾，放心選購

我們始終以用戶需求為核心，為 PKC8030L 高頻電流探頭提供完善的售后保障：

質保期限：探頭主體質保 3 年，附件（電源適配器、BNC 連接線等）質保 1 年；

保修范圍：質保期內，因產品本身質量問題導致的故障（未經拆修），免費維修；

技術支持：如遇操作問題或故障，可隨時聯系代理商或官方售后團隊，獲取專業解決方案。

六、裝箱清單

購買 PKC8030L 高頻電流探頭，您將收到以下全套配件，無需額外采購：

探頭主體 ×1 個

電源適配器 ×1 個

BNC 連接線 ×1 根

USB 供電線 ×1 根

產品說明書 ×1 本

保修卡 ×1 個

校準報告 ×1 份

結語

PKC8030L 高頻電流探頭的推出，旨在為電氣測試領域提供更精準、高效、安全的測量工具。無論是研發工程師、測試人員，還是生產企業，都能通過這款產品提升工作效率，降低測試成本。

目前，PKC8030L 高頻電流探頭已正式上線，歡迎聯系我們的代理商或官方客服咨詢采購，解鎖專業電流測量新體驗！
