選擇電流探頭時是看峰峰值還是最大值？

在電力電子、電機控制、新能源等領域的測試與分析中，電流探頭是捕獲電流信號、洞察電路工作狀態的核心工具。然而，面對電流波形數據，初學者常困惑于 “應關注峰峰值還是最大值”—— 二者雖均為描述信號幅度的關鍵參數，但適用場景、物理意義與分析價值截然不同。本文將從參數定義出發，結合實際應用場景，厘清二者的選擇邏輯，幫助工程師精準解讀電流信號，避免因參數誤用導致的分析偏差。

一、基礎概念：厘清峰峰值與最大值的核心差異

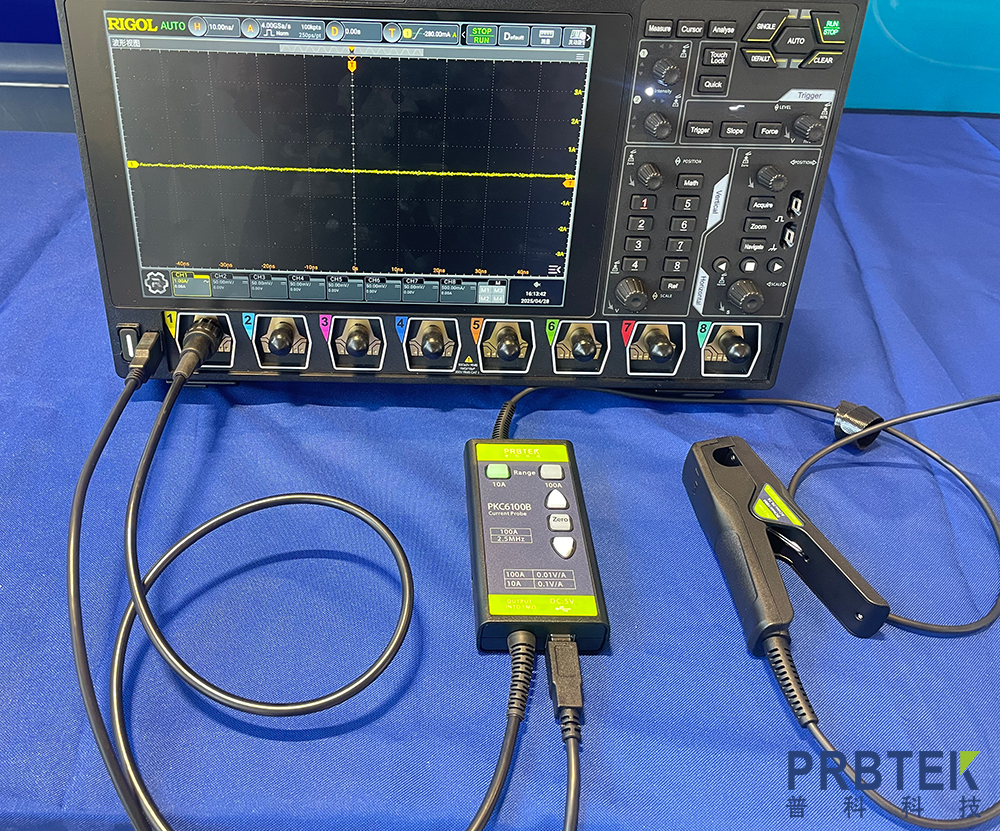

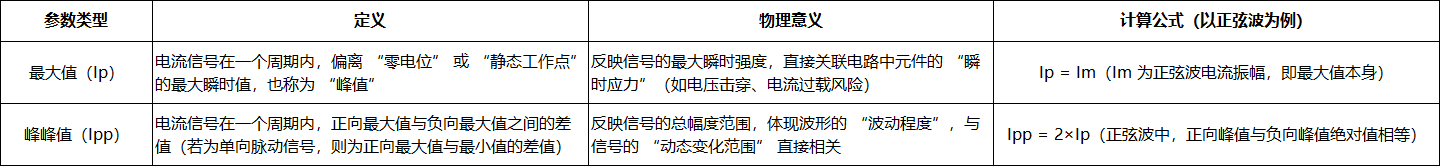

要正確選擇參數，首先需明確峰峰值（Peak-to-Peak Value，簡稱 Vpp/Ipp）與最大值（Peak Value，簡稱 Vp/Ip）的本質區別。二者的核心差異體現在 “測量維度” 與 “物理意義” 上，具體可通過下表對比：

以常見的正弦波電流為例：若某電路中電流最大值為 5A（即正向峰值 5A、負向峰值 - 5A），則其峰峰值為 10A；若為單向脈沖電流（如開關電源中的電感電流，僅在正向波動，最大值 5A、最小值 1A），則其峰峰值為 4A，最大值仍為 5A。可見，峰峰值描述的是 “整體波動跨度”，最大值描述的是 “局部極端強度”，二者不可混淆。

二、場景化選擇：何時看最大值，何時看峰峰值？

電流探頭參數的選擇，本質是 “分析目標與參數物理意義的匹配”—— 需根據測試目的（如元件選型、波形穩定性、故障診斷）確定核心關注維度，再對應選擇峰峰值或最大值。

1. 關注最大值：聚焦 “瞬時應力” 的場景

最大值的核心價值是 “捕捉極端瞬時值”，當分析目標涉及元件的 “短期過載能力”“耐壓 / 耐流極限” 時，必須以最大值為核心參數。典型應用場景包括：

（1）功率元件選型與可靠性驗證

電力電子電路中的 IGBT、MOSFET、二極管等功率元件，其 “額定電流”（如連續額定電流 Ic）與 “峰值電流”（如最大脈沖電流 Icm）是關鍵選型指標。例如：

電機啟動時會產生數倍于額定電流的 “啟動峰值電流”，若此最大值超過 IGBT 的 Icm，元件可能瞬間燒毀；

開關電源在負載突變時（如從空載到滿載），電感電流會出現尖峰，需通過電流探頭捕獲此峰值，驗證是否在電感的 “峰值電流額定值” 范圍內，避免磁芯飽和。

此時，若誤以峰峰值為參考（如將正負向峰值差作為 “最大電流”），會嚴重低估瞬時應力，導致元件選型失誤。

（2）電磁兼容（EMC）測試中的尖峰干擾分析

EMC 測試中，電路常因開關動作、外部干擾產生 “窄脈沖尖峰電流”（如 ns 級寬度的正向尖峰）。這類尖峰的 “最大值” 直接決定了干擾強度 —— 即使峰峰值很?。ㄈ缂夥鍍H正向波動，負向無變化），但只要最大值超過標準限值（如 GB/T 17626.4 中的浪涌電流限值），設備就會面臨 EMC 認證失敗風險。此時，需通過電流探頭的 “峰值捕獲模式”（而非平均值或峰峰值模式），精準捕捉尖峰最大值。

2. 關注峰峰值：聚焦 “動態波動范圍” 的場景

峰峰值的核心價值是 “描述信號的整體波動幅度”，當分析目標涉及 “波形穩定性”“負載波動程度”“控制精度” 時，需以峰峰值為核心參數。典型應用場景包括：

（1）直流電源紋波電流分析

直流電源（如鋰電池、線性穩壓器）的輸出電流并非絕對平穩，而是存在疊加的 “紋波電流”（由濾波電容容量不足、開關頻率波動等導致）。紋波電流的 “峰峰值” 直接反映電源的穩定性 —— 例如：

給敏感的傳感器（如光電傳感器、壓力傳感器）供電時，若紋波電流峰峰值過大（如超過 100mA），會導致傳感器輸出信號漂移，影響測量精度；

鋰電池充電時，紋波電流峰峰值過大會加速電池極化，縮短循環壽命。此時，需通過電流探頭測量紋波電流的峰峰值（如要求峰峰值＜50mA），而非關注最大值（最大值可能僅比平均值高 20mA，無實際參考意義）。

（2）電機控制中的轉速穩定性分析

在伺服電機、步進電機的控制中，電流波形的 “波動幅度” 與電機的 “轉速平穩性” 直接相關。例如：

步進電機采用 “細分驅動” 時，若相電流的峰峰值波動過大（如設定峰峰值 5A，實際波動 ±1A），會導致電機每一步的扭矩不均勻，出現 “丟步” 或 “振動噪聲”；

永磁同步電機（PMSM）的 FOC（磁場定向控制）中，dq 軸電流的峰峰值需控制在較小范圍（如峰峰值＜0.5A），否則會導致轉矩脈動，影響電機運行平順性。此時，峰峰值是評估控制算法精度的核心指標。

（3）信號完整性測試中的波形畸變判斷

在高頻電路（如射頻電路、高速數字電路）中，電流信號的 “峰峰值” 可反映波形的畸變程度。例如：

高速信號線（如 USB 3.0）的傳輸電流若峰峰值異常增大（如超過標準規定的 200mV 對應的電流峰峰值），可能意味著線路存在阻抗不匹配、串?dāng)_等問題，導致信號畸變，影響數據傳輸速率。

3. 特殊場景：二者需結合分析

部分復雜場景中，峰峰值與最大值需同時關注，才能全面解讀電路狀態。最典型的案例是 “非對稱波形分析”：

例如，開關電源的電感電流為 “非對稱三角波”（正向峰值 8A，負向峰值 - 2A），此時最大值為 8A（需驗證是否超過 IGBT 的峰值電流），峰峰值為 10A（需驗證是否超過電感的動態電流范圍）；

又如，故障狀態下的電機電流（如定子繞組短路），可能出現 “正向峰值異常增大（如 15A），峰峰值同步擴大（如 20A）”，此時需通過最大值判斷元件是否過載，通過峰峰值判斷故障是否導致波形嚴重畸變，二者結合才能定位故障根源。

三、實操建議：避免參數誤用的關鍵技巧

在實際測試中，除了明確應用場景，還需通過 “設備設置”“波形觀察”“數據驗證” 三步，確保參數選擇正確，避免誤用：

1. 合理設置電流探頭與示波器參數

峰值捕獲模式：若需測量最大值，需將示波器的 “觸發模式” 設為 “峰值觸發”，“采集模式” 設為 “高分辨率采集” 或 “峰值檢測”，避免因采樣率不足導致峰值遺漏（例如，對 ns 級尖峰電流，需將采樣率設為 1GSa/s 以上）；

峰峰值測量設置：若需測量峰峰值，需確保示波器的 “測量參數” 直接選擇 “Ipp（電流峰峰值）”，而非手動計算 “最大值 - 最小值”（部分示波器支持自動統計一個周期內的峰峰值，避免人為讀數誤差）；

參考電位校準：測量前需校準電流探頭的 “零電位”，尤其是測量直流疊加交流的電流（如電機電流）時，若零電位偏移，會導致最大值或峰峰值計算偏差（例如，零電位偏移 1A，原本 5A 的最大值會被誤讀為 6A）。

2. 結合波形形態判斷參數合理性

觀察波形是否對稱：若為對稱正弦波，峰峰值應為最大值的 2 倍（如最大值 5A，峰峰值 10A），若比例異常（如峰峰值 8A，最大值 5A），可能是波形存在削波或干擾，需排查電路故障；

區分 “瞬時峰值” 與 “周期性峰值”：部分電路中存在 “非周期性瞬時峰值”（如雷擊導致的浪涌電流），此類峰值僅出現一次，需通過 “單次觸發” 捕獲，而周期性峰值（如電機運行電流）需通過 “連續觸發” 觀察多個周期的平均值，避免將偶然干擾誤判為正常最大值。

3. 交叉驗證數據與理論值

對比設計理論值：測試前需根據電路原理計算理論最大值或峰峰值（如根據電機額定功率計算啟動峰值電流應為額定電流的 3-5 倍，根據電源濾波電容容量計算紋波電流峰峰值應＜50mA），測試后將實際測量值與理論值對比，若偏差超過 10%，需排查探頭是否校準、測試點是否正確；

更換探頭型號驗證：若對測量結果存疑，可更換不同型號的電流探頭（如從高頻電流探頭更換為低頻電流探頭）或不同品牌示波器，交叉驗證參數一致性，避免因設備精度不足導致的測量誤差。

四、總結：核心邏輯是 “目標導向”

電流探頭選擇峰峰值還是最大值，本質是 “測試目標決定參數優先級”——關注元件瞬時應力、極端工況時，以最大值為核心；關注波形波動范圍、穩定性與控制精度時，以峰峰值為核心。二者并非 “非此即彼” 的關系，而是從不同維度解讀電流信號的工具。

在實際工程中，工程師需先明確 “我要解決什么問題”（是元件選型？還是波形優化？），再對應選擇參數，并通過設備校準、波形觀察、理論驗證三步確保數據準確。只有將參數物理意義與應用場景深度綁定，才能讓電流探頭真正成為電路分析的 “眼睛”，為產品設計、故障診斷提供可靠依據。
