電流探頭的去磁與調零操作對測量精度的影響

在高頻電子測量、開關電源調試、電機控制、半導體測試等場景中，示波器電流探頭廣泛用于非侵入式測量電流波形。為獲取準確的測試結果，電流探頭的正確使用至關重要。然而，在實際工程應用中，很多用戶忽視了電流探頭的“去磁”與“調零”操作，從而導致基線漂移、測量誤差甚至誤判電流方向。

本文將圍繞這兩個常被忽略的小環節，詳細分析其原理、重要性、影響以及正確的操作流程，幫助工程人員提升電流探頭的使用精度和效率。

一、什么是去磁與調零

1. 去磁

磁芯在長時間通電或承受高峰值電流后，可能產生剩余磁化效應（殘磁），這會使得相同電流輸入下，探頭輸出出現偏移。去磁操作就是通過外加一個衰減震蕩磁場，將磁芯恢復到“中性”狀態，消除這種殘余磁性。

2. 調零

調零的目的，是在“沒有電流信號”的情況下，將電流探頭的輸出電壓調整為0V，使示波器上的波形以真實0A為基線。這可以是自動調零，也可以通過面板上的調零旋鈕手動調整。

二、去磁與調零的必要性

雖然這兩個步驟看起來像“準備工作”，但實際對測量精度有直接影響，具體表現如下：

1. 避免直流漂移

當測量直流電流或低頻脈沖信號時，如果未調零或未去磁，會導致探頭輸出存在一個固定偏置，使示波器波形上下漂移，無法準確讀數，特別是在電流值較小時，偏差更為嚴重。

2. 提升重復性與穩定性

在長時間使用或不同測試環境切換中，探頭的零點可能隨著溫度變化而漂移。每次測試前做一次調零和去磁，能大幅提升測試結果的一致性，特別在高精度場合尤為關鍵。

3. 避免誤判信號極性

在一些需要判斷電流方向的測試中（如功率因數、電流反灌、零交叉點判斷等），偏移將導致波形正負極性不明，甚至出現反向判斷，造成嚴重設計判斷失誤。

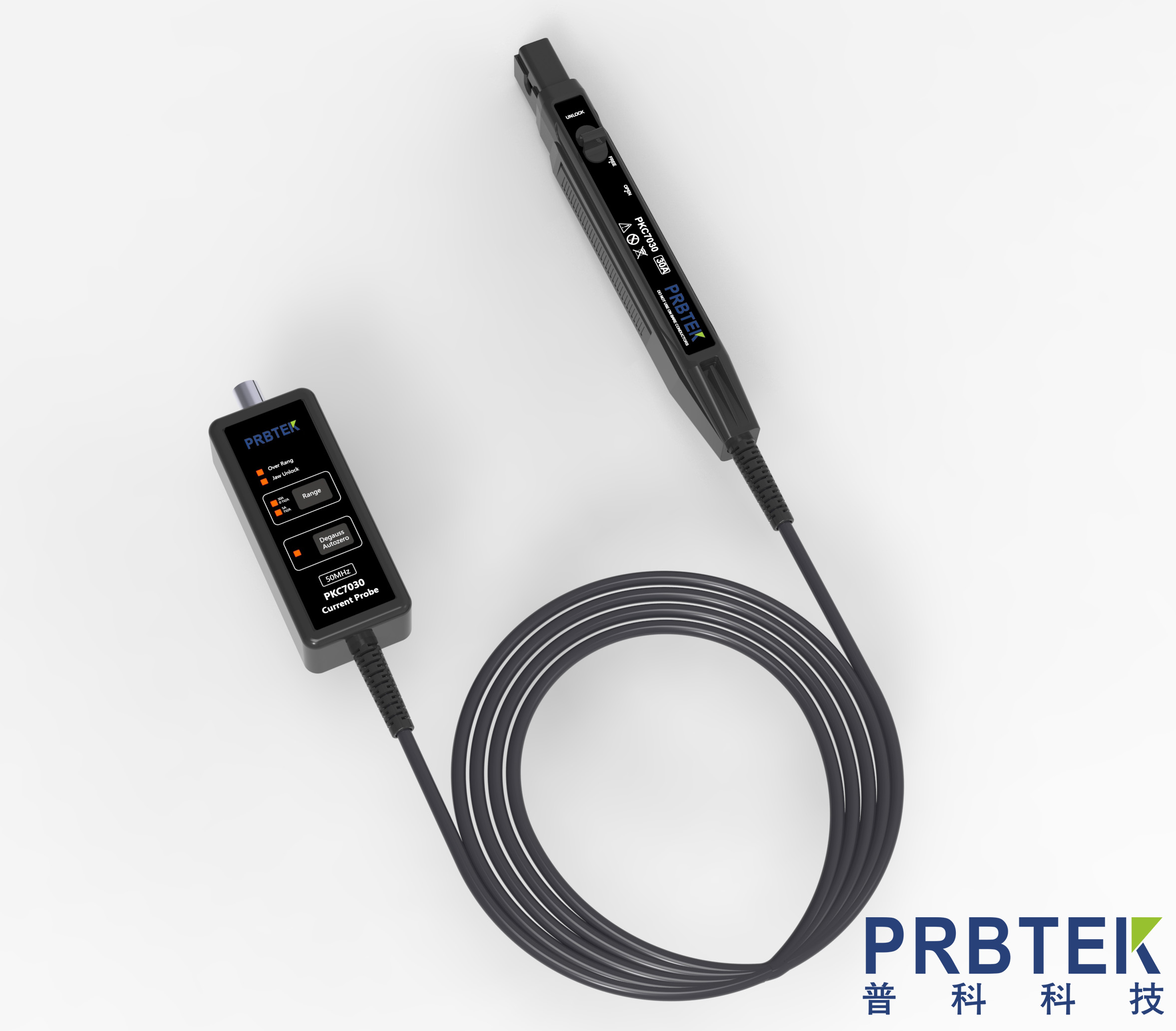

三、正確的去磁與調零操作流程

不同型號的電流探頭略有差異，但一般可遵循以下標準流程：

1. 探頭連接

將電流探頭正確連接到示波器的高阻輸入（通常為1MΩ），選擇合適的衰減檔位（如10x/100x）與量程檔位（如10A/100A），不夾電流導體，關閉輸入信號。

2. 預熱穩定

探頭內部電路與霍爾器件在預熱穩定后偏移最小。

3. 進行去磁操作

按下探頭本體上的DEGAUSS（去磁）按鈕或旋鈕，指示燈閃爍或面板顯示“DeMag OK”表示完成。

4. 執行調零操作

保持探頭夾空，在無信號輸入狀態下按下ZERO（調零）鍵或旋鈕，將示波器顯示波形調到0A處為準。

5. 夾上被測電流導體，開始測量

注意事項：

去磁前應先調零；

若切換檔位或長時間未測量，應重新調零；

被測導體居中夾緊，避免位置偏差造成額外誤差；

若探頭曾承受大電流沖擊（接近最大額定值），務必重新去磁。

四、總結

電流探頭是高精度測量工具，不是即插即用的萬用表夾子。去磁與調零雖然只占用幾十秒，但卻能避免數值誤差、方向判斷失誤等嚴重問題。對追求高精度測量的工程人員來說，養成“上電先去磁、測量前調零”的使用習慣，應成為標準操作流程的一部分。
