普科高壓差分探頭PKDV508E的操作方法及使用注意事項

一、核心參數說明

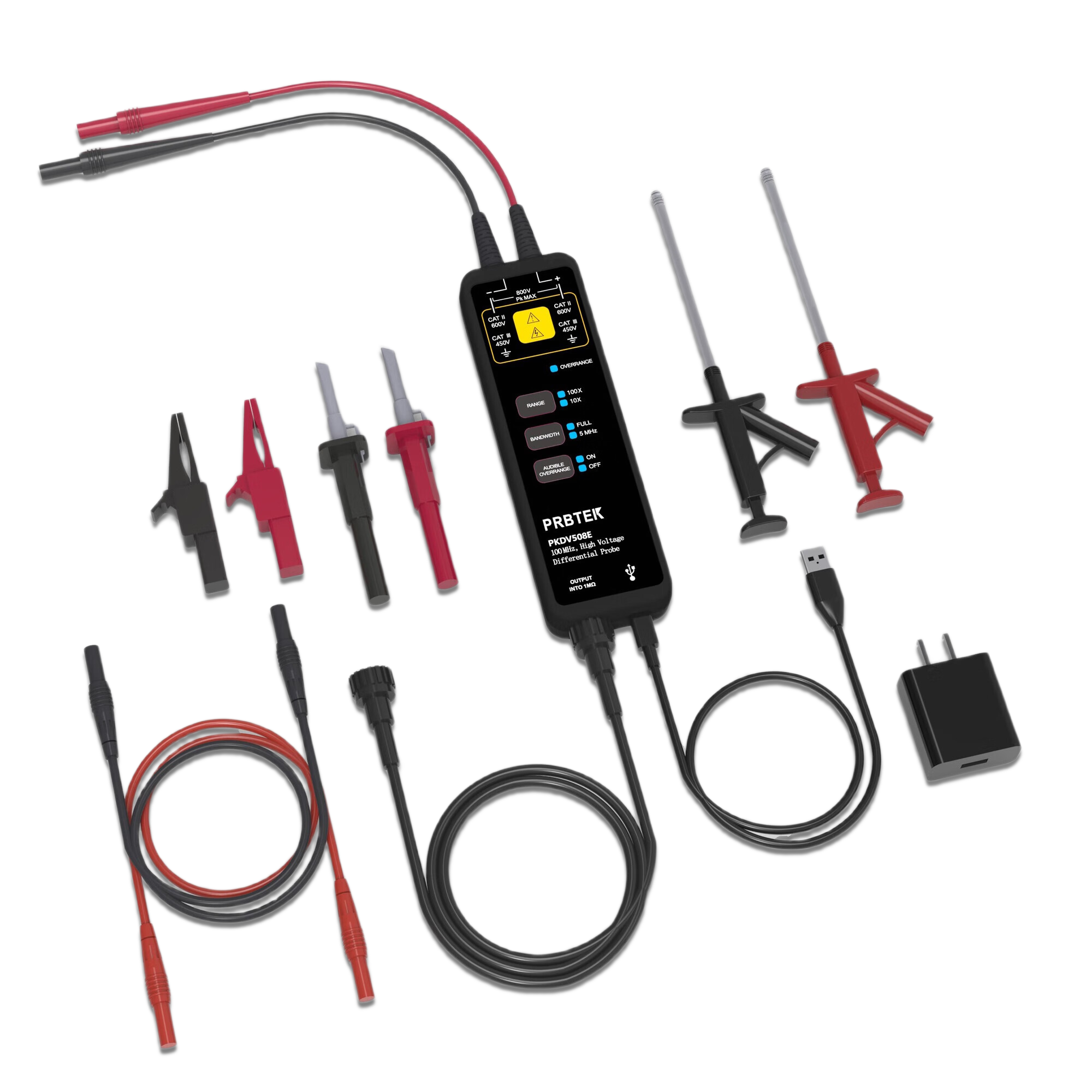

PKDV508E系列高壓差分探頭具備浮地測量特性，最高帶寬達 100MHz，滿足多數測試系統需求。其量 程豐富，可適配大部分測試電路的差分測量電壓范圍。

帶寬：100MHz，支持 5MHz 帶寬限制功能（可濾除高頻噪聲）

衰減檔位與量程：

10X 檔：最大輸入差分電壓 ±80Vp（DC+Peak AC）

100X 檔：最大輸入差分電壓 ±800Vp（DC+Peak AC）

輸入阻抗：差分 10MΩ/2pF，單端對地 5MΩ/4pF

示波器適配要求：輸入阻抗需設置為 1MΩ；若設為 50Ω，衰減倍數會額外增加一倍，且最大測量電壓降低

精度：2%，支持一鍵調零與偏置調整

供電：需使用標配 USB 適配器供電，禁止使用非適配電源

二、操作前準備

1.安全檢查

檢查探頭外皮是否破損，若有破損立即停止使用；確認輸入端子、BNC 輸出端子、USB 供電接口連接穩固。

確保工作環境干燥、無易爆風險，操作人員需佩戴絕緣手套，使用絕緣工具。

2.設備連接準備

供電：用標配 USB 適配器連接電源，而非示波器 Type-C 接口，確保綠色電源指示燈亮起。

測量儀器連接：BNC 輸出端子與示波器（或其他儀器）連接，必須確保 BNC 端子可靠接地（接地不良會引入干擾或?qū)е聹y量誤差）。

示波器設置：提前將示波器輸入阻抗設為 1MΩ，頻段不低于 100MHz。

3.預估被測信號

明確被測電壓范圍（參考 10X/100X 檔量程）、頻率特性，避免信號超出量程導致探頭損壞。

三、操作步驟

1.連接線路

先將輸入線、輸出線連接至探頭，再將探頭與示波器可靠連接（遵循 “先接線、后通電” 原則）。

2.通電與量程選擇

接入標配電源適配器，綠色電源燈亮后，根據預估電壓選擇檔位：低電壓信號（≤80Vp）用 10X 檔，高電壓信號（≤800Vp）用 100X 檔。

若過載指示燈亮且伴隨報警聲，說明信號超量程，需立即斷開被測電路，更換更高檔位（報警聲可手動關閉）。

3.儀器參數設置

示波器衰減比設置：10X 檔對應 10X 衰減比，100X 檔對應 100X 衰減比；根據信號大小調整示波器靈敏度（垂直刻度）。

4.開始測量

連接探頭夾具（鱷魚夾、測試勾等）至被測對象，測量時探頭主體需遠離高壓脈沖電路以減少干擾。

若需精準測量，開機預熱 20 分鐘后再操作，必要時進行一鍵調零（將兩輸入端短路，長按調零鍵至指示燈完成校準）。

5.測試結束操作

先關閉被測電路電源，再關閉探頭電源；

斷開探頭輸入端與被測點的連接，最后拔出 BNC 插頭（嚴格遵循 “先斷電、后拆線” 原則）。

四、特殊功能：偏置調整（針對長期使用后的失調問題）

1.輸入端口短路，同時按住 “+” 和 “-” 按鍵，插入電源線開機；

2.蜂鳴器響且過載指示燈亮時松開按鍵，進入高衰減檔（100X）偏置調整模式（5MHz 帶寬限制下）；

3.按 “+” 鍵遞增偏置，按 “-” 鍵遞減偏置；

4.調整后按 “確認” 鍵，切換至低衰減檔（10X）調整，操作同上；

5.再次按 “確認” 鍵退出模式，過載指示燈熄滅，偏置值自動保存。

五、關鍵注意事項（補充說明書核心要求）

1.用電安全：嚴格遵守 CAT III 450V、CAT II 600V 的最大對地電壓限制，避免接觸高壓區域；

2.操作規范：連接 / 斷開被測對象前，必須先關閉被測電路電源；

3.附件使用：輸入延長線盡量不用，若必須使用需雙絞且長度一致（頻率＞10MHz 時禁止使用）；

4.保養維護：清潔時用柔軟干布，禁止化學藥劑；閑置時放入原配包裝，避免線纜拉扯、扭曲；

5.保修說明：探頭主體質保 1 年，非人為質量問題可免費維修（需保留保修卡）。

操作時請以說明書為準。正確使用可確保測量精度及設備安全，延長探頭使用壽命。以上內容由普科科技/PRBTEK整理分享， 西安普科電子科技有限公司致力于示波器測試附件配件研發、生產、銷售，涵蓋產品包含電流探頭、差分探頭、高壓探頭、無源探頭、羅氏線圈、電流互感器、射頻測試線纜及測試附件線等。旨在為用戶提供高品質的探頭附件，打造探頭附件國產化知名品牌。更多信息，歡迎登陸官方網站進行咨詢：http://www.jmcsled.cn/
