BNC連接線公頭與母頭的區分方法?

在視頻監控、射頻設備等領域，BNC 接頭是一種常見的連接部件。BNC 接頭分為公頭和母頭，正確區分它們對于設備的安裝與連接至關重要。以下從多個方面介紹區分 BNC 公頭和母頭的方法。

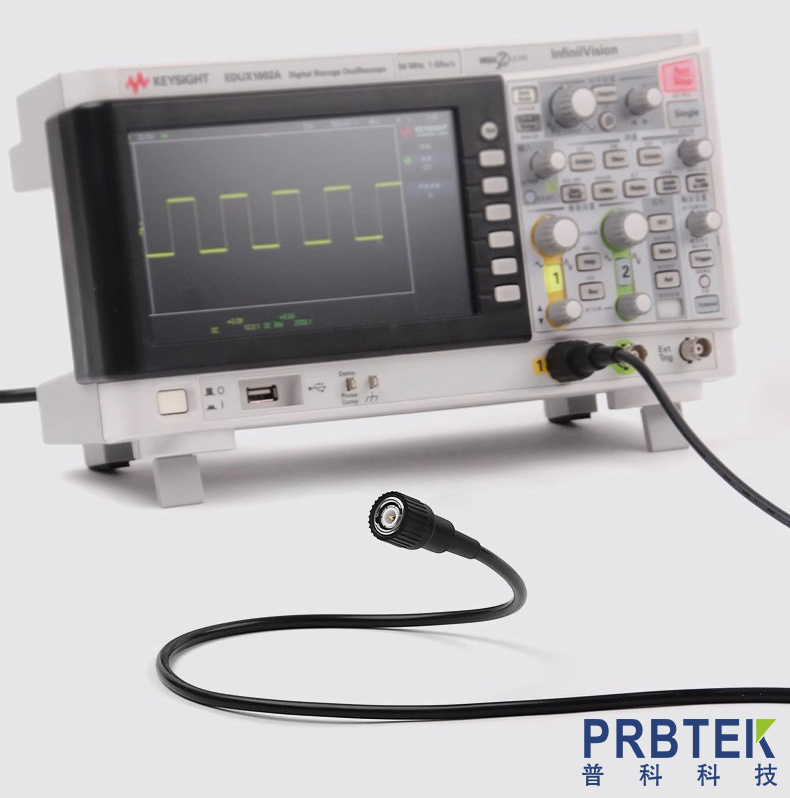

一，外觀特征

形狀

1. BNC 公頭：公頭通常呈現出類似 “插頭” 的形狀，主體部分較為細長。其前端帶有一個突出的金屬插針，這個插針用于插入與之匹配的母頭接口中，實現信號的傳輸。從整體外觀上看，公頭就像一個帶有尖細頭部的圓柱體。

2. BNC 母頭：母頭的形狀則類似 “插座”，整體相對公頭更短粗一些。其前端有一個用于接納公頭插針的插孔，插孔周圍一般有一圈金屬保護結構。形象地說，母頭就像是一個帶有開口的容器，用于接收公頭的插入。

卡口與耳部結構

1. BNC 公頭：公頭帶有卡口結構，在其靠近前端的圓周表面，有兩個對稱分布的、可以卡入母頭對應位置的卡榫。這些卡榫在連接時起到固定和鎖定的作用，確保連接的穩定性。當公頭插入母頭后，通過旋轉一定角度，卡榫會卡入母頭的卡槽中，實現緊密連接。

2. BNC 母頭：母頭兩側有類似小耳朵的結構，這兩個 “耳朵” 上各有一個圓形的小孔。在連接過程中，公頭的卡榫會穿過母頭 “耳朵” 上的小孔，并在旋轉后卡在小孔的另一側，從而完成連接的鎖定。這種耳部結構與公頭的卡口相互配合，是 BNC 接頭連接的關鍵特征之一。

二，結構差異

內部構造

1. BNC 公頭：內部結構相對簡單，中心位置是一根用于傳輸信號的金屬插針，插針周圍由絕緣材料包裹，以防止信號干擾和短路。絕緣材料外側則是金屬屏蔽層，起到屏蔽外界電磁干擾的作用，保證信號傳輸?shù)姆€(wěn)定性。公頭的金屬插針在連接時直接與母頭內部的對應觸點接觸，實現信號的傳導。

2. BNC 母頭：母頭內部有一個與公頭插針相匹配的插孔，插孔內部有彈性的金屬接觸片。當公頭插針插入時，彈性接觸片會緊密貼合插針表面，確保良好的電氣連接。同樣，母頭內部也有絕緣材料和金屬屏蔽層，絕緣材料用于隔離插孔與屏蔽層，金屬屏蔽層則與公頭的屏蔽層對接，形成完整的屏蔽系統，進一步增強抗干擾能力。

整體材質與工藝

一般來說，BNC 公頭和母頭在材質上相似，外殼多采用金屬材質，如鋁合金等，以保證一定的機械強度和屏蔽性能。內部的插針、插孔等導電部分則通常采用銅合金，并進行鍍金等表面處理，以提高導電性和耐腐蝕性。但在制造工藝細節上，公頭由于要保證插針的精度和剛性，在插針的加工和安裝工藝上要求較高；母頭則更注重插孔內部彈性接觸片的彈性和穩定性，以及耳部結構的強度，以確保連接的可靠性和使用壽命。

三，連接方式

操作動作

1. 使用 BNC 公頭連接：在連接時，需要將公頭的插針準確對準母頭的插孔，然后輕輕插入。插入后，旋轉公頭，使公頭上的卡口與母頭耳部的小孔對齊并卡入，完成連接鎖定。整個操作過程中，公頭是主動插入并旋轉鎖定的部件。

2. 使用 BNC 母頭連接：母頭在連接過程中處于被動接收狀態，等待公頭插入。當公頭插入后，母頭的耳部結構配合公頭的卡口完成鎖定動作，確保連接的穩固。

連接狀態

1. 公頭連接狀態：連接完成后，公頭的大部分結構位于外部，插針部分插入母頭內部?？梢钥吹焦^的主體部分以及卡口在母頭耳部外側，處于外露狀態。

2. 母頭連接狀態：母頭在連接后，其主體結構基本保持原位，只是耳部與公頭的卡口相互鎖定。母頭的插孔部分內部與公頭插針連接，從外觀上主要看到的是母頭的外殼以及與公頭連接的耳部部分。

四，應用場景差異（間接區分）

在一些常見的應用場景中，BNC 公頭和母頭的使用也存在一定規律。例如，在視頻監控系統中，攝像機端通常使用 BNC 公頭，這樣便于與各種帶有 BNC 母頭接口的視頻線纜、視頻分配器、矩陣切換器等設備進行連接。而在監視器、硬盤錄像機等設備上，往往配備的是 BNC 母頭接口，用于接收來自攝像機端的視頻信號。這種應用場景的差異雖然不能直接作為區分公頭和母頭的依據，但在實際操作中，如果知道設備的常規接口配置，也可以輔助判斷所使用的 BNC 接頭類型。

通過以上外觀特征、結構差異、連接方式以及應用場景等多方面的對比，我們可以較為準確地區分 BNC 公頭和母頭。在實際工作和生活中，無論是進行設備安裝、維護還是線路連接，正確識別 BNC 公頭和母頭都能確保連接的順利進行，保證系統的正常運行。
