電流互感器與羅氏線圈的區別

在電子電氣測量領域，能否測量出穩定準確的電流值是電力系統運行監測的關鍵。電流互感器（如圖1）和羅氏線圈（如圖 2）是兩種常用的電流測量工具，其用途均在于測量準確穩定的電流信號，但不同的場景，選擇不同的測量工具會大大增加測量的準確性。本文旨在從工作原理、性能特點和應用場景上分析兩者的差異。

圖1 羅氏線圈

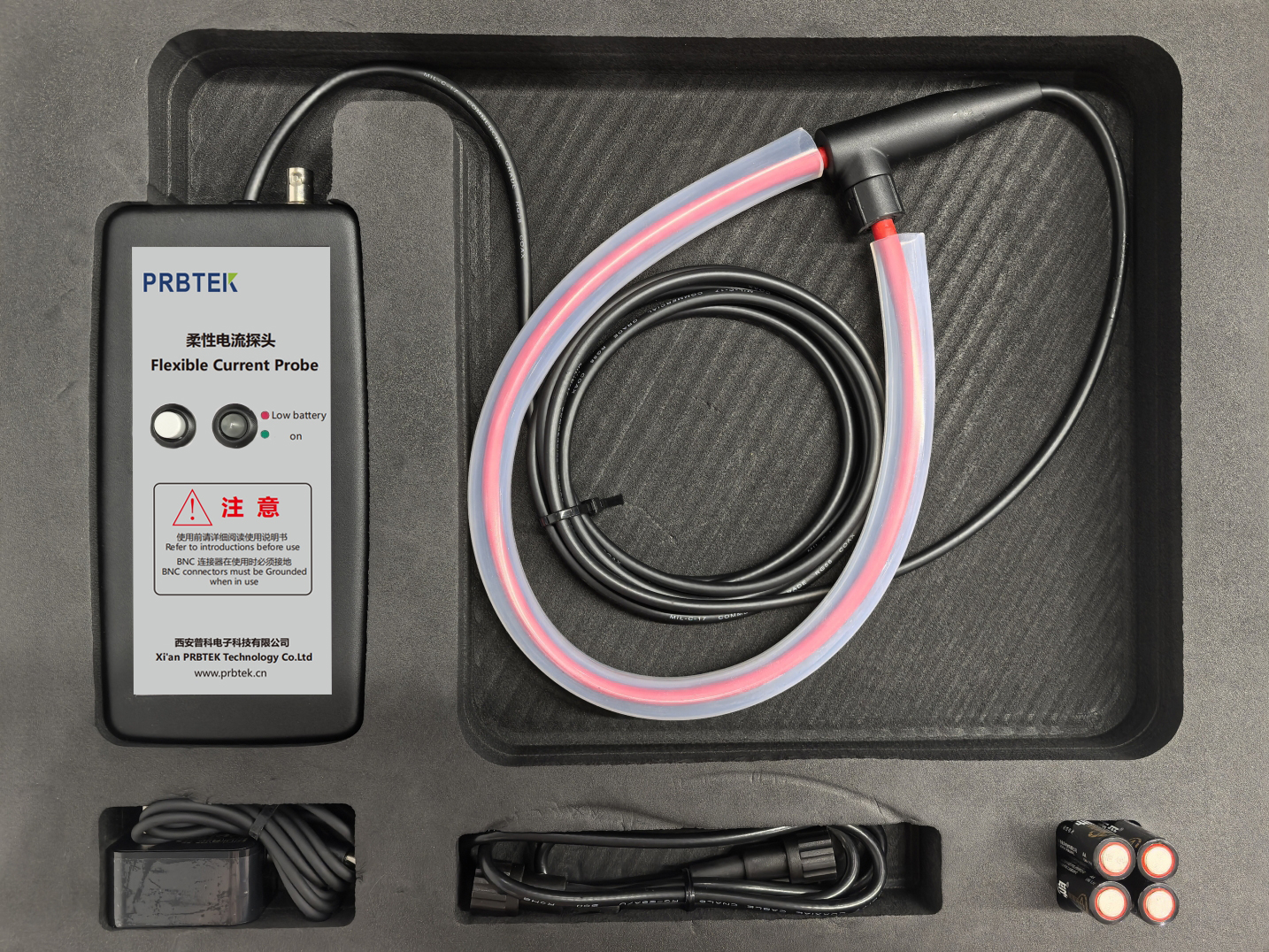

圖2 電流傳感器

（1）工作原理

電流互感器是基于電磁感應定律，其主要由鐵芯和一、二次繞組構成。一次繞組的匝數少、導線粗，串聯接入被測電路中；二次繞組的匝數多、導線細，直接連接測量設備。當一次側有電流通過時，鐵芯中產生交變磁場，根據電磁感應原理，二次繞組會感應出與一次電流成比例的電流，其工作依賴鐵芯的磁耦合，通過匝數比來實現電流變換；而羅氏線圈則采用空心線圈設計，不依賴鐵芯，這也使得其避免了磁飽和問題，使其在測量大電流時具有獨特優勢。它通過環繞載流導線，利用變化的磁場在繞組中感應出電壓信號，電流與電壓信號的變化率成正比，由此測出被測電流值的大小。

（2）性能特點

在測量范圍這一領域，電流互感器適用于中低頻以及穩態大電流的測量工作，其量程會受到鐵芯飽和情況的限制，一般出現在數百安至數千安的范圍，羅氏線圈不會受到磁飽和的影響，擁有更為寬廣的頻率響應，可對毫安級直至兆安級的脈沖電流進行測量，特別適宜用于高頻以及瞬態電流的測量，在精度與線性度方面，電流互感器在工頻狀態下有較高的精度，然而當出現過載情況時鐵芯飽和會引發非線性失真現象。羅氏線圈有良好的線性度，在理論層面可達到無限線性，在測量大動態范圍電流的時候誤差值相對更小。

（3）應用場景

電流互感器憑借在工頻狀態下有高精度以及擁有成熟的技術，故而在電力系統的計量、繼電保護以及工業設備監控等諸多方面有著廣泛應用，在變電站當中，它大多時候被用于測量和保護輸電線路電流，于工廠里面，它能為電機、變壓器等設備提供電流監測服務，而羅氏線圈由于有寬頻響應以及非接觸測量的特性，常用于高頻電流測量和瞬態電流分析工作。比如說，在開關電源的測試過程中，羅氏線圈可快速捕捉到高頻開關電流，也可以迅速對瞬態電流的變化做出響應。

綜上，電流互感器常適用于低頻、穩態、高精度的大電流測量場景；而羅氏線圈則適用于高頻、瞬態、大動態范圍電流的測量中。在不同的測量場景，根據不同的測量需求，選用合適的測量工具，會大大降低測量誤差，提高測量數據的可靠性。
