示波器使用電流探頭時衰減比究竟該如何設置

示波器作為一種極為重要的工具，能夠直觀地展示電信號的波形，幫助工程師和技術人員深入分析電路的工作狀態。而在測量電流信號時，示波器電流探頭發揮著關鍵作用。與此同時，衰減比的設置對于準確測量電流信號至關重要。

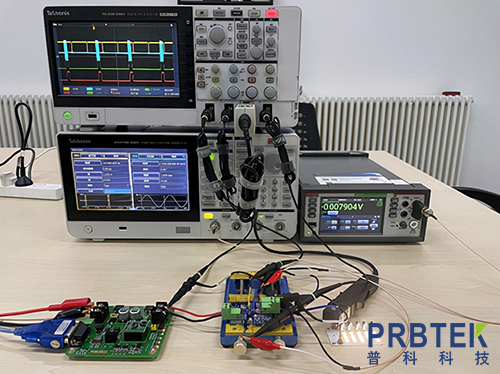

示波器電流探頭的工作機制

示波器電流探頭主要用于將電路中的電流信號轉換為電壓信號，以便示波器能夠進行測量和顯示。其工作原理基于多種物理效應，常見的有霍爾效應和電磁感應原理。

基于霍爾效應的電流探頭，內部包含霍爾元件。當電流通過導線時，會在導線周圍產生磁場，霍爾元件在這個磁場的作用下，會產生與電流大小成正比的霍爾電壓。通過測量這個霍爾電壓，就能間接得知導線中的電流值。這種類型的探頭能夠測量直流電流以及低頻交流電流，在一些需要精確測量直流電流的場合，如電池充放電電流測量、直流電機電流監測等應用中廣泛使用。

利用電磁感應原理的電流探頭，類似于一個電流互感器。當被測電流通過探頭的磁芯時，會在磁芯中產生交變磁場，這個交變磁場會在探頭的次級線圈中感應出電壓。感應電壓的大小與被測電流的大小和變化率相關。這種探頭常用于測量交流電流，尤其是在高頻交流電流測量方面表現出色，例如在開關電源的高頻電流測量、射頻電路的電流監測等場景中應用較多。

衰減比的關鍵概念

衰減比是指輸入信號經過探頭或測量系統衰減后，輸出信號與輸入信號幅度的比值。在示波器測量中，衰減比的設置直接影響到測量結果的準確性和信號的顯示效果。例如，常見的衰減比有 1:1、10:1、100:1 等。當衰減比為 10:1 時，表示輸入信號經過探頭衰減后，輸出到示波器的信號幅度是原始輸入信號幅度的十分之一。

示波器電流探頭與衰減比的內在聯系

適配示波器輸入范圍

不同型號的示波器具有不同的輸入電壓范圍。示波器電流探頭在將電流信號轉換為電壓信號后，這個電壓信號的幅度必須在示波器的可測量輸入范圍內，才能保證示波器正常工作并準確顯示信號。此時，衰減比就起到了調節輸出電壓幅度的關鍵作用。如果被測電流較大，通過電流探頭轉換后的電壓信號可能超出示波器的輸入范圍，這時就需要選擇較大衰減比的探頭設置，如 100:1 或 1000:1 的衰減比，將信號大幅度衰減，使其滿足示波器的輸入要求。反之，如果被測電流較小，轉換后的電壓信號幅度在示波器輸入范圍較低端，為了充分利用示波器的分辨率，可選擇較小衰減比，如 1:1 或 10:1，以確保信號能清晰顯示在示波器屏幕上。

保障測量精度

衰減比設置不當會嚴重影響測量精度。若衰減比過大，信號經過過度衰減后，在示波器上顯示的幅度變得非常小，此時示波器自身的本底噪聲等干擾因素對測量結果的影響就會相對增大。例如，原本微弱的電流信號經過大衰減比探頭后，信號幅度可能與噪聲幅度處于相近水平，導致難以準確分辨信號的真實細節，測量誤差顯著增大。相反，衰減比過小，信號可能超出示波器的測量范圍，使示波器顯示的波形發生失真，如頂部或底部被削平，同樣無法得到準確的測量值。因此，只有根據被測電流信號的實際幅度，合理選擇示波器電流探頭的衰減比，才能確保測量精度，充分發揮示波器的性能。

適應不同測量場景

在實際電子測量工作中，面臨的測量場景豐富多樣，被測電流的大小范圍差異極大。從微小的毫安級電流，如某些低功耗傳感器電路中的工作電流，到較大的安培級電流，像工業電機啟動時的瞬間電流，都有可能遇到。示波器電流探頭配合不同衰減比的設置，能夠靈活適應各種測量場景，滿足多樣化的測量需求。例如，在測量小型電子設備的工作電流時，由于電流通常在毫安級到幾安培之間，可選擇衰減比較小的電流探頭設置，如 10:1，這樣既能使信號在示波器上清晰顯示，又能保證測量精度。而在測量大功率設備的工作電流時，由于電流較大，可能達到幾十安培甚至更高，此時就需要選擇衰減比較大的設置，如 100:1 或 1000:1，以確保信號不會超出示波器的測量范圍。

合理設置衰減比的方法與要點

了解被測信號特性

在設置衰減比之前，必須全面了解被測電流信號的特性。首先要明確信號的幅度范圍，這可以通過查閱被測電路的設計文檔、對電路進行初步估算或者使用其他輔助測量工具進行大致測量來確定。例如，在一個開關電源電路中，通過分析其功率器件的參數以及負載情況，可以預估出其工作電流在空載時可能為幾百毫安，滿載時可能達到幾安培。同時，還要考慮信號的動態范圍，即信號可能出現的最大和最小幅度之間的差值。對于一些電流變化范圍較大的電路，如變頻驅動電路，其工作電流在不同頻率下會有較大變化，這時就需要選擇一個能夠覆蓋這種動態范圍的衰減比，以保證在示波器上能完整、清晰地觀察到電流信號的全貌。

此外，了解電流信號的頻率成分也至關重要。不同頻率的信號在通過電流探頭和示波器的輸入通道時，會有不同的響應。一般來說，為了保證測量的準確性，示波器探頭和衰減器的帶寬應該至少是信號最高頻率的 3 到 5 倍。例如，如果要測量的電流信號中包含有 50MHz 的高頻成分，那么選擇的示波器和探頭組合的帶寬應至少為 150MHz 至 250MHz，同時要根據信號的頻率特性來合理設置衰減比，以確保高頻信號能夠準確地被測量。對于高頻信號，過大的衰減比可能會導致信號在傳輸過程中進一步衰減，影響測量精度；而過小的衰減比可能使信號超出示波器帶寬限制，同樣產生失真。

結合示波器性能參數

不同型號的示波器具有不同的性能參數，如輸入范圍、分辨率、精度等。在設置衰減比時，需要充分考慮這些參數。示波器的輸入范圍決定了能夠接受的最大和最小輸入電壓。如前文所述，在設置衰減比時，要確保經過電流探頭轉換后的電壓信號在示波器的可測量范圍內。示波器的分辨率和精度也會受到衰減比的影響。較大的衰減比會降低示波器的分辨率和精度，因為信號經過較大程度的衰減后，噪聲和干擾的影響相對會更加顯著。在選擇衰減比時，需要在信號幅度的適配性和分辨率、精度的要求之間進行權衡。如果對信號的細節和精度要求較高，例如在測量微弱的電流信號或者對信號的精度要求達到毫安級甚至微安級時，可以選擇一個較小的衰減比，但前提是要確保信號不會超出示波器的輸入范圍。

實際操作中的調整

在實際測量過程中，通常需要先根據對被測電流信號特性的了解以及示波器的性能參數，從示波器探頭的可選衰減比中初步選擇一個接近信號幅度范圍的比例。以泰克 TCPA300 電流探頭與常見示波器搭配為例，如果預估被測電流信號經過探頭轉換后的電壓信號幅度在幾伏左右，而示波器的輸入范圍是 ±10V，且探頭有 5X、10X 等衰減比可選，那么可以先選擇 10X 的衰減比進行嘗試。這是因為 10X 的衰減比可以將信號幅度降低到示波器輸入范圍較為合適的區間，既不會使信號幅度過小難以觀察，也不會因過大而超出范圍。

在設置好初始衰減比并將電流探頭連接到被測電路和示波器后，需要觀察示波器上顯示的信號波形。如果信號幅度過大，超出了示波器屏幕的顯示范圍，說明當前設置的衰減比過小，需要增大衰減比，例如從 5X 調整為 10X 或更大；如果信號幅度過小，在屏幕上顯示的波形過于微弱，難以準確測量和分析，那么就需要減小衰減比，如從 10X 調整為 5X。在調整衰減比后，需要重新觀察信號波形，反復進行調整，直到找到一個合適的衰減比設置，使信號能夠在示波器上清晰、完整地顯示。并且，如果在實際測量過程中發現信號的特性發生變化，或者需要測量不同幅度的信號，應隨時根據實際情況動態調整衰減比，以保證始終能夠獲得清晰準確的測量結果。

示波器電流探頭與衰減比之間存在著不可分割的緊密關系。正確理解和處理這種關系，合理設置衰減比，對于準確測量電流信號、保障測量精度以及適應各種復雜的測量場景具有至關重要的意義。無論是在電子電路的設計、測試，還是故障排查等工作中，掌握示波器電流探頭與衰減比的相關知識和操作技巧，都是電子工程師和技術人員必備的重要技能。
