一文掌握如何使用電流探頭在示波器上正確設置衰減比

　　一、設置示波器衰減比的重要性

　　保護示波器：在進行電流測量時，如果被測電流信號的幅度超出了示波器的輸入范圍，可能會對示波器造成損壞。通過設置合適的衰減比，利用電流探頭將電流信號轉換為合適幅度的電壓信號輸入示波器，可有效避免這種情況的發生，保護示波器的安全。

　　確保測量精度：衰減比設置不當會導致測量結果出現偏差。例如，衰減比過大，信號經過衰減后幅度變得過小，示波器的本底噪聲等干擾因素對測量結果的影響就會相對增大，難以準確測量信號的細節;衰減比過小，信號可能超出示波器的測量范圍，導致波形失真，同樣無法得到準確的測量值。因此，只有正確設置衰減比，才能充分發揮示波器的性能，確保測量精度。

　　適配不同測量場景：在實際電子測量工作中，面臨的測量場景多種多樣，被測電流的大小范圍差異很大。從微小的毫安級電流到較大的安培級電流都有可能遇到。電流探頭配合示波器設置不同的衰減比，能夠靈活適應各種測量場景，滿足多樣化的測量需求。

　　二、設置示波器衰減比的依據

　　信號特性

　　幅度范圍：在設置衰減比之前，必須先明確要測量的電流信號的幅度范圍。這可以通過查閱被測電路的設計文檔、對電路進行初步估算或者使用其他輔助測量工具進行大致測量來確定。例如，如果是測量一個小型電子設備的工作電流，通過對其電源供電部分的分析以及類似設備的經驗，預估電流可能在幾百毫安到幾安培之間。同時，還要考慮信號的動態范圍，即信號可能出現的最大和最小幅度之間的差值。對于一些電流變化范圍較大的電路，如開關電源電路，其工作電流在不同的工作階段可能會有很大的變化，從空載時的較小電流到滿載時的較大電流，這時就需要選擇一個能夠覆蓋這種動態范圍的衰減比，以保證在示波器上能完整、清晰地觀察到電流信號的全貌。

　　頻率成分：了解電流信號的頻率成分也至關重要。不同頻率的信號在通過電流探頭和示波器的輸入通道時，會有不同的響應。比如電流探頭的帶寬為 DC 至 100MHz，對于頻率接近或超過 100MHz 的信號，探頭可能無法準確地傳輸和測量，會導致信號失真或衰減加劇。一般來說，為了保證測量的準確性，示波器探頭和衰減器的帶寬應該至少是信號最高頻率的 3 到 5 倍。例如，如果要測量的電流信號中包含有 50MHz 的高頻成分，那么選擇的示波器和探頭組合的帶寬應至少為 150MHz 至 250MHz，同時要根據信號的頻率特性來合理設置衰減比，以確保高頻信號能夠準確地被測量。

　　示波器性能

　　輸入范圍：不同型號的示波器具有不同的輸入范圍，即示波器能夠接受的最大和最小輸入電壓。在設置衰減比時，需要根據示波器的輸入范圍來選擇合適的值，以確保經過電流探頭轉換后的電壓信號在示波器的可測量范圍內。例如，某款示波器的輸入范圍為 ±10V，而通過電流探頭轉換后的信號如果超出了這個范圍，就需要增大衰減比，將信號衰減到示波器能夠接受的范圍內。否則，信號可能會超出示波器的顯示范圍，無法正常觀察和測量。

　　分辨率和精度：示波器的分辨率和精度會受到衰減比的影響。較大的衰減比會降低示波器的分辨率和精度，因?yàn)樾盘?hào)經過較大程度的衰減后，噪聲和干擾的影響相對會更加顯著。在選擇衰減比時，需要在信號幅度的適配性和分辨率、精度的要求之間進行權衡。如果對信號的細節和精度要求較高，例如在測量微弱的電流信號或者對信號的精度要求達到毫安級甚至微安級時，可以選擇一個較小的衰減比，但前提是要確保信號不會超出示波器的輸入范圍。

　　三、設置步驟詳解

　　初步選擇衰減比：根據對被測電流信號特性的了解以及示波器的性能參數，從示波器探頭的可選衰減比中初步選擇一個接近信號幅度范圍的比例。以泰克 TCPA300 電流探頭與常見示波器搭配為例，如果預估被測電流信號經過探頭轉換后的電壓信號幅度在幾伏左右，而示波器的輸入范圍是 ±10V，且探頭有 5X、10X 等衰減比可選，那么可以先選擇 10X 的衰減比進行嘗試。這是因?yàn)?10X 的衰減比可以將信號幅度降低到示波器輸入范圍較為合適的區間，既不會使信號幅度過小難以觀察，也不會因過大而超出范圍。

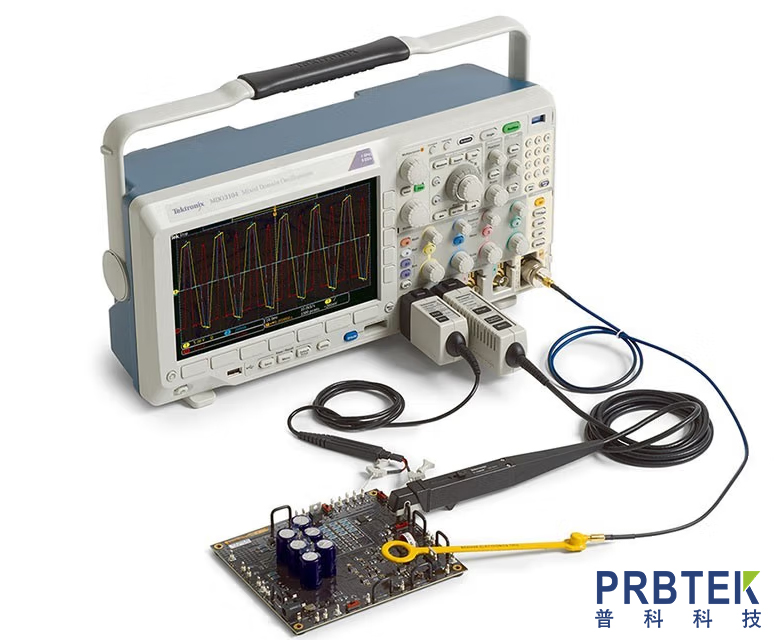

　　連接探頭與示波器：將泰克 TCPA300 電流探頭接入放大器，并確保連接牢固。對于不同類型的示波器，連接方式略有不同。例如，TDS3000 系列可以使用 TEKPROBE 接口的線纜直連，此時示波器能夠自動識別探頭;若使用 BNC 電纜連接通用型號的示波器，當示波器可以設置 50Ω 輸入阻抗時，可選擇直連;若無法設置 50Ω 阻抗，則需要在 1 號位置接入 50Ω 通過式終端(011 - 0049 - 02) 。在連接過程中，要注意接口的清潔和正確對接，避免因接觸不良導致信號傳輸不穩定或測量誤差增大。

　　設置示波器探頭參數：完成硬件連接后，在示波器上進行相應的設置。如果使用的是 TDS3000 系列且通過 TEKPROBE 線纜連接，示波器可以自動識別探頭信息;若使用 BNC 電纜連接，則需要根據探頭當前設置的檔位在示波器上手動設置探頭參數。例如，當探頭設置為 5A/V 時，在示波器上應設置對應的衰減比為 5X 衰減 。在設置過程中，要仔細核對探頭的型號、衰減比等參數，確保設置的準確性。

　　進行自平衡(消磁)操作：完成上述設置后，點擊泰克 TCPA300 電流探頭放大器上的按鈕 1，進行自平衡(消磁)操作。這一步驟非常重要，因?yàn)殡娏魈筋^在使用過程中可能會受到外界磁場等因素的影響，導致測量結果出現偏差。通過自平衡操作，可以消除這些干擾因素，使探頭恢復到最佳的工作狀態。消磁完成后，autobalance 的指示燈會變?yōu)榫G色，同時標記 3 位置的燈應為長暗 。如果此時示波器上看到的電流極限有所偏差，可以使用標記 2 的上下按鈕對探頭進行手動微調，以進一步提高測量的準確性。

　　觀察信號并調整衰減比：將示波器探頭連接到被測電流信號源，在示波器上觀察信號的波形。注意觀察信號的幅度是否在示波器的屏幕上顯示合適，既不會超出屏幕范圍，也不會太小以至于難以觀察細節。如果信號幅度過大，超出了示波器屏幕的顯示范圍，說明當前設置的衰減比過小，需要增大衰減比，例如從 5X 調整為 10X 或更大;如果信號幅度過小，在屏幕上顯示的波形過于微弱，難以準確測量和分析，那么就需要減小衰減比，如從 10X 調整為 5X 。在調整衰減比后，需要重新觀察信號波形，反復進行調整，直到找到一個合適的衰減比設置，使信號能夠在示波器上清晰、完整地顯示。

　　驗證和校準：在確定了一個合適的衰減比后，為了確保測量結果的準確性，需要進行驗證和校準?？梢允褂靡阎鹊臉?biāo)準電流信號源對測量系統進行校準，將測量結果與標準值進行對比，如果存在偏差，需要檢查設置過程中是否存在錯誤，并進行相應的調整。此外，還可以與其他經過校準的高精度測量設備進行對比測量，進一步驗證測量結果的可靠性。在實際測量過程中，如果發現信號的特性發生變化，或者需要測量不同幅度的信號，應隨時根據實際情況動態調整衰減比，以保證始終能夠獲得清晰準確的測量結果。

　　正確設置電流探頭對應示波器的衰減比是實現準確電流測量的關鍵環節。在實際操作過程中，需要綜合考慮信號特性、示波器性能等多方面因素，按照正確的步驟進行設置，并對常見問題能夠及時進行排查和解決。只有這樣，才能充分發揮電流探頭和示波器的性能優勢，為電子測量工作提供可靠的數據支持。
