普科科技電流互感器在電力系統繼電保護領域替代皮爾遜電流互感器的測試案例

　　一、測試背景

　　在電力系統繼電保護領域，電流互感器作為關鍵設備，其性能的優劣直接影響著電力系統的安全穩定運行。皮爾遜電流互感器憑借良好的性能，曾在該領域占據一定市場份額。然而，隨著電力系統規模的不斷擴大和運行要求的日益提高，其在某些方面逐漸暴露出局限性，如成本較高、貨期較長、在復雜電磁環境下的抗干擾能力不足等。普科科技針對市場需求，研發出了性能優異的電流互感器，為了驗證其在電力系統繼電保護領域替代皮爾遜電流互感器的可行性和優勢，特開展本次測試。

　　二、測試設備與環境

　　(一)測試設備

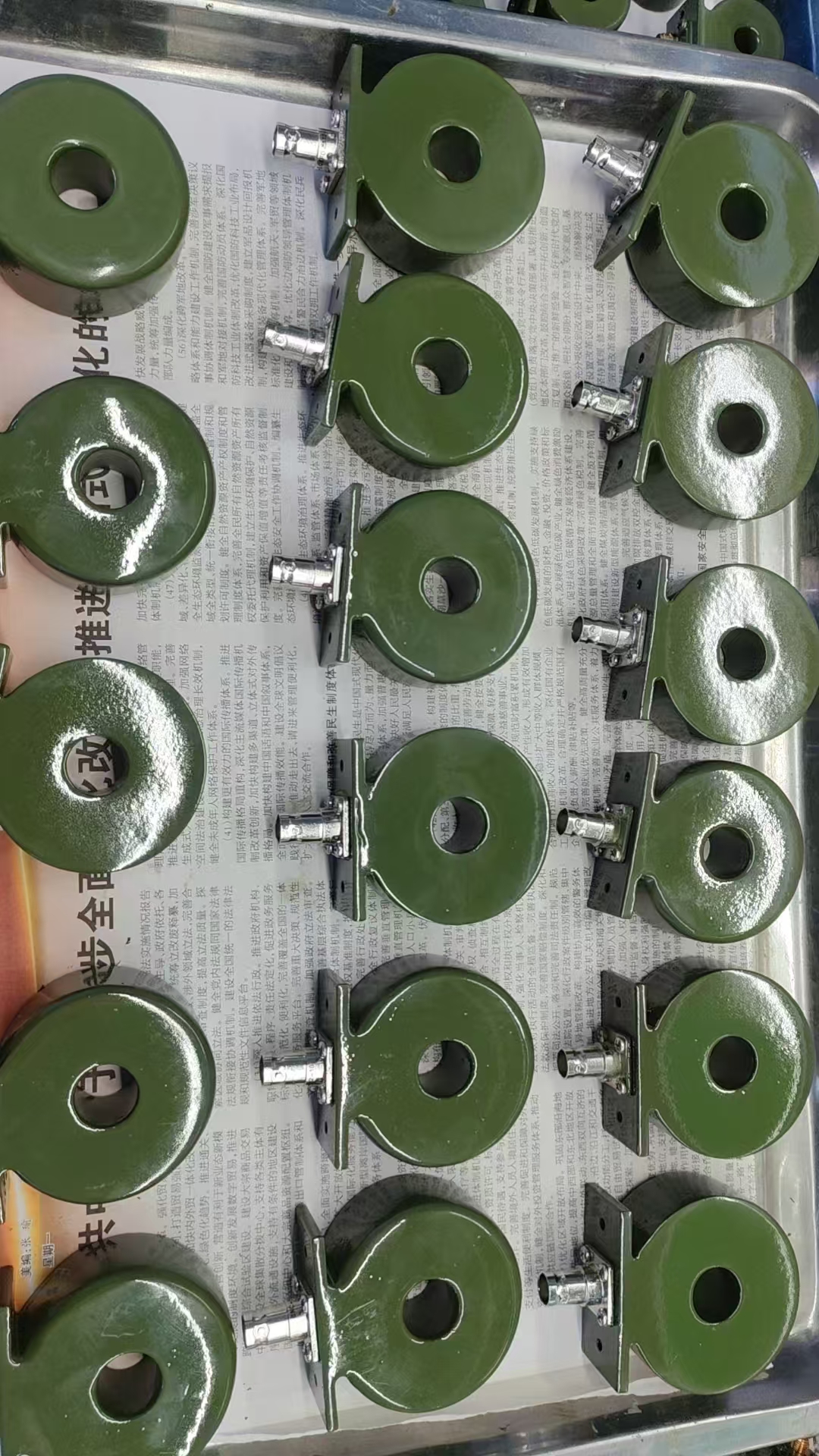

　　被測電流互感器：普科科技推出的 PK系列電流互感器，型號 PK - 110，峰值電流5000A,高頻帶寬20Mhz,, Pearson 110，也是同樣的參數。

　　輔助測試設備：高精度電流發生器(可輸出 0 - 100A 穩定電流)、高精度數字式萬用表(二次側電流測量精度達 0.01mA)、100MHz 帶寬示波器(用于電流波形觀測)、電磁干擾模擬器(可模擬不同頻率與強度電磁干擾信號) 。

　　(二)測試環境

　　測試于專業電力設備實驗室開展，實驗室配備完善接地與屏蔽系統，能有效削弱外界干擾。環境溫度嚴格控制在 25±2℃，相對濕度維持在 45% - 65% 區間。

　　三、測試內容與方法

　　(一)精度測試

　　利用高精度電流發生器，分別向普科科技 PK - 110 與皮爾遜 110 電流互感器通入額定電流的 5%、20%、50%、100% 和 120%，通過數字式萬用表采集二次側輸出電流，依據相關公式計算誤差。每項測試重復 3 次，取平均值作為最終結果。

　　(二)線性度測試

　　在 0 - 100A 電流區間內，以 5A 為電流變化間隔逐步遞增，記錄兩款電流互感器二次側輸出電流，繪制輸入與輸出電流關系曲線，分析二者線性度表現。

　　(三)暫態特性測試

　　借助電流發生器生成模擬電力系統短路故障的快速變化電流信號，通過示波器觀測普科科技 PK 110 與皮爾遜 110 電流互感器二次側輸出電流波形，精準測量暫態響應時間、峰值誤差等關鍵參數。

　　(四)抗電磁干擾測試

　　啟動電磁干擾模擬器，生成頻率為 1MHz、10MHz、100MHz，強度分別為 10V/m、30V/m、60V/m 的電磁干擾信號，在干擾環境下重復精度測試，對比兩款電流互感器在不同干擾條件下的誤差波動情況。

　　四、測試結果與分析

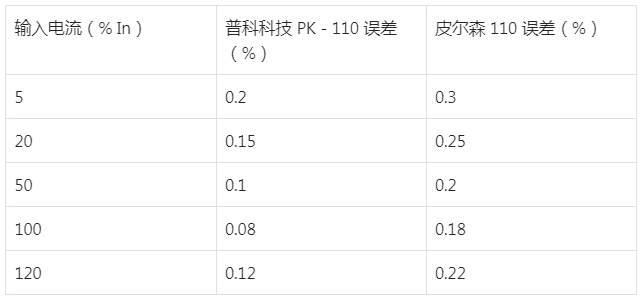

　　(一)精度測試結果

　　數據表明，在各測試電流點下，普科科技 PK 110 電流互感器誤差均小于皮爾遜 110，精度更勝一籌。

　　(二)線性度測試結果

　　輸入輸出電流關系曲線顯示，普科科技 PK - 110 電流互感器曲線近乎直線，線性度高達 0.998，而皮爾遜 110 線性度為 0.985。這說明普科科技產品在不同電流工況下，對一次側電流變化的反映更為精準。

　　(三)暫態特性測試結果

　　普科科技 PK - 110 電流互感器暫態響應時間僅 50μs，峰值誤差 3%;皮爾遜 110 暫態響應時間為 80μs，峰值誤差 5%。普科科技產品在暫態響應速度與準確性上表現卓越，能更好應對電力系統突發暫態電流變化。

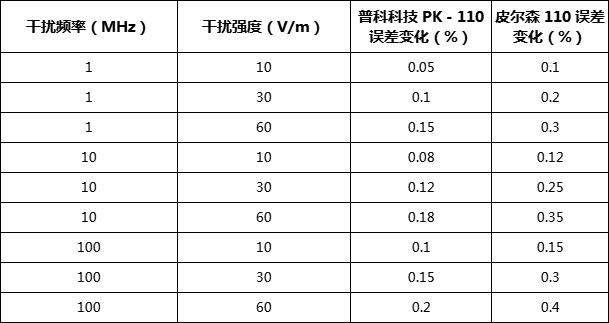

　　(四)抗電磁干擾測試結果

　　在不同頻率與強度電磁干擾下，普科科技 PK - 110 電流互感器誤差增幅始終低于皮爾遜，抗干擾性能優勢顯著。

　　五、結論

　　通過本次在電力系統繼電保護領域的全面測試，普科科技電流互感器在精度、線性度、暫態特性和抗電磁干擾能力等方面均不輸皮爾遜電流互感器。其能夠更準確地測量電流，更好地適應電力系統復雜的運行環境，為繼電保護裝置提供可靠的電流信號。同時，普科科技電流互感器在成本控制方面也具有一定優勢，綜合性價比更高。因此，普科科技電流互感器在電力系統繼電保護領域完全可以替代皮爾森電流互感器，并且能夠?yàn)殡娏ο到y(tǒng)的安全穩定運行提供更有力的保障 。
