電壓探頭在示波器中的使用技巧與注意事項

　　電壓探頭是示波器測量電路中電壓信號的關鍵工具。正確使用電壓探頭不僅能提高測量精度，還能保護示波器和被測電路。本文將詳細介紹電壓探頭的使用技巧與注意事項，幫助用戶更好地進行電路測量。

　　一、電壓探頭的基本原理與類型

　　1.1 基本原理

　　電壓探頭通過將電路中的電壓信號傳遞到示波器，使示波器能夠顯示電壓波形。探頭通常由衰減器、補償電路和屏蔽層組成，以確保信號的準確傳輸。

　　1.2 類型

　　常見的電壓探頭類型包括：

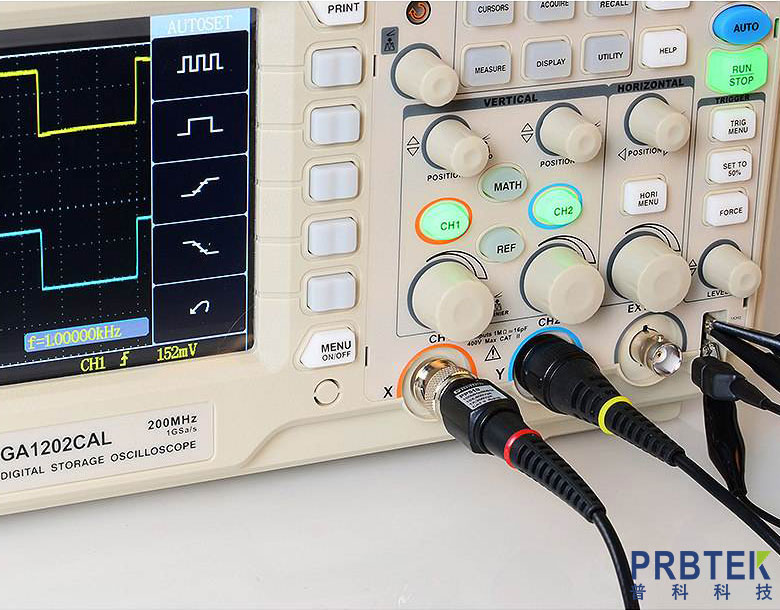

　　無源探頭：無需外部電源，適用于大多數常規測量。

　　有源探頭：需要外部電源，具有更高的帶寬和更低的輸入電容，適用于高頻信號測量。

　　差分探頭：用于測量差分信號，具有高共模抑制比。

　　二、電壓探頭的使用技巧

　　2.1 選擇合適的探頭

　　根據測量需求選擇合適的探頭類型和帶寬。例如，高頻信號測量應選擇有源探頭或高帶寬無源探頭。

　　2.2 探頭補償

　　在使用無源探頭前，需要進行探頭補償。將探頭連接到示波器的校準信號輸出端，調整探頭上的補償電容，使波形顯示為方波且無過沖或下沖。

　　2.3 接地連接

　　確保探頭接地線盡可能短且牢固連接，以減少接地環路引入的噪聲。對于高頻測量，建議使用探頭自帶的接地彈簧。

　　2.4 信號衰減

　　根據被測信號的幅度選擇合適的衰減比。高衰減比可以保護示波器輸入電路，但會降低信號的信噪比。

　　2.5 探頭位置

　　將探頭盡量靠近被測點，以減少引線長度對信號的影響。對于高頻信號，探頭位置的選擇尤為重要。

　　三、電壓探頭使用的注意事項

　　3.1 電壓范圍

　　確保被測信號的電壓范圍在探頭的額定范圍內，避免探頭和示波器損壞。

　　3.2 輸入阻抗

　　了解探頭的輸入阻抗，避免對被測電路造成過大負載。高輸入阻抗探頭適用于高阻抗電路測量。

　　3.3 溫度與濕度

　　避免在極端溫度或濕度環境下使用探頭，以免影響探頭性能和壽命。

　　3.4 清潔與保養

　　定期清潔探頭尖端和接地線，保持探頭接觸良好。避免探頭受到機械沖擊或化學腐蝕。

　　3.5 安全使用

　　在測量高壓電路時，確保探頭和示波器具有足夠的耐壓等級，并遵循相關安全操作規程。

　　四、常見問題與解決方法

　　4.1 波形失真

　　可能原因包括探頭補償不當、接地不良或探頭帶寬不足。重新進行探頭補償，檢查接地連接或更換更高帶寬探頭。

　　4.2 噪聲干擾

　　可能原因包括接地環路過長、探頭屏蔽不良或環境電磁干擾?？s短接地線，使用屏蔽良好的探頭，或在屏蔽環境下測量。

　　4.3 測量誤差

　　可能原因包括探頭衰減比設置錯誤、輸入阻抗不匹配或探頭校準不當。檢查探頭設置，確保輸入阻抗匹配，并重新校準探頭。

　　五、總結

　　電壓探頭是示波器測量中不可或缺的工具，正確使用和保養探頭對于獲得準確的測量結果至關重要。通過選擇合適的探頭、進行探頭補償、注意接地連接和信號衰減，可以有效提高測量精度。同時，遵循安全操作規程和定期保養探頭，可以延長探頭的使用壽命并確保測量安全。希望本文的介紹能幫助用戶更好地掌握電壓探頭的使用技巧與注意事項，提升電路測量的效率和準確性。
