電流互感器如何校準？

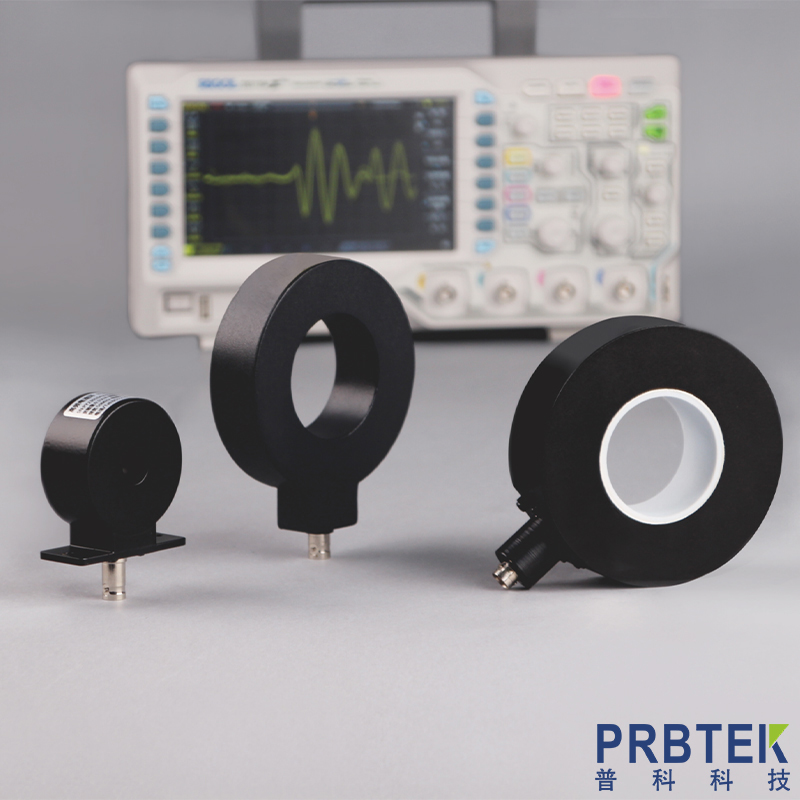

　　電流互感器校準是確保其測量準確性和可靠性的重要工作，以下為你詳細介紹校準的相關內容：

　　校準前準備

　　人員要求：校準人員應熟悉電流互感器的工作原理、校準方法和相關安全規程，具備相應的操作技能和資質。

　　環境條件：校準應在相對穩定的環境條件下進行，環境溫度一般要求在(20±5)℃，相對濕度不超過80%，以減少環境因素對校準結果的影響。

　　設備檢查：對標準電流互感器、電流負載箱、升流器、校驗儀等校準設備進行檢查和調試，確保其性能良好、工作正常。同時，檢查連接導線的絕緣性能和通斷情況，保證連接可靠。

　　校準步驟

　　1.接線

　　將標準電流互感器和被試電流互感器的一次側串聯接入升流器的輸出回路，確保電流能夠同時通過兩個互感器的一次繞組。

　　把標準電流互感器和被試電流互感器的二次側分別接入校驗儀的相應輸入端子，注意極性不能接反。同時，根據被試電流互感器的額定二次負載，在其二次側接入合適的電流負載箱。

　　2.參數設置

　　根據被試電流互感器的銘牌參數，在校驗儀上設置好額定一次電流、額定二次電流、額定頻率、額定二次負載等參數。

　　對于多抽頭的電流互感器，需要分別對每個抽頭進行校準，因此要根據實際測量的抽頭位置設置相應的變比。

　　3.升流

　　緩慢調節升流器的輸出電流，使其從零逐漸升高到被試電流互感器的額定一次電流值。在升流過程中，要密切觀察校驗儀的顯示數據和各設備的運行情況，確保電流上升平穩，無異常現象。

　　為了全面評估電流互感器的性能，通常需要在多個電流點進行測量，一般選擇額定電流的 5%、10%、20%、50%、100%等點進行測試。在每個電流點穩定一段時間(一般為 1 - 2 分鐘)，待校驗儀的顯示數據穩定后再進行讀數記錄。

　　4.數據記錄

　　在每個測試電流點，記錄校驗儀顯示的被試電流互感器的比差(變比誤差)和角差(相位誤差)數據。同時，記錄測試環境的溫度、濕度等參數，以便對校準結果進行必要的修正。

　　對于每個抽頭的校準，都要按照上述步驟進行完整的數據記錄。

　　5.降流與拆線

　　當所有測試電流點的數據記錄完成后，緩慢調節升流器，將輸出電流降至零。

　　斷開升流器的電源，然后依次拆除校驗儀、電流負載箱、標準電流互感器和被試電流互感器之間的連接導線。

　　校準結果判斷與處理

　　結果判斷：將記錄的比差和角差數據與被試電流互感器的技術標準或相關規程規定的誤差限值進行比較。如果所有測試點的比差和角差都在允許誤差范圍內，則判定該電流互感器合格;否則，判定為不合格。

　　處理方式：對于合格的電流互感器，可以繼續投入使用，并做好校準記錄和標識。對于不合格的電流互感器，應進一步分析原因，可能是互感器本身存在質量問題，也可能是校準過程中出現操作失誤或設備故障。如果是互感器本身問題，需要對其進行維修或更換;如果是校準問題，應重新進行校準。
