普通電壓探頭測量差模信號的原理與應用

　　在電子測量領域，差模信號的準確測量至關重要。差模信號是指存在于兩個信號傳輸線之間的電壓差值，它承載著關鍵的信息，在眾多電子系統，如音頻放大器、數據通信線路以及各種傳感器電路中廣泛存在。普通電壓探頭作為一種常見的測量工具，在合適的條件下可以用于測量差模信號。

　　普通電壓探頭的基本原理

　　普通電壓探頭通常由探頭前端的探測部分、傳輸電纜以及后端與示波器等測量?jī)x器相連的接口組成。其工作基于簡單的電壓感應原理，探頭前端的金屬探針能夠感應出被測點的電壓，并通過傳輸電纜將該電壓信號傳輸?shù)綔y(cè)量?jī)x器進行顯示和分析。一般來說，探頭具有一定的輸入電阻和電容，這兩個參數會對測量結果產生影響。例如，輸入電阻決定了探頭從被測電路中獲取的電流大小，而輸入電容則會影響信號的高頻響應特性。

　　利用普通電壓探頭測量差模信號的方法

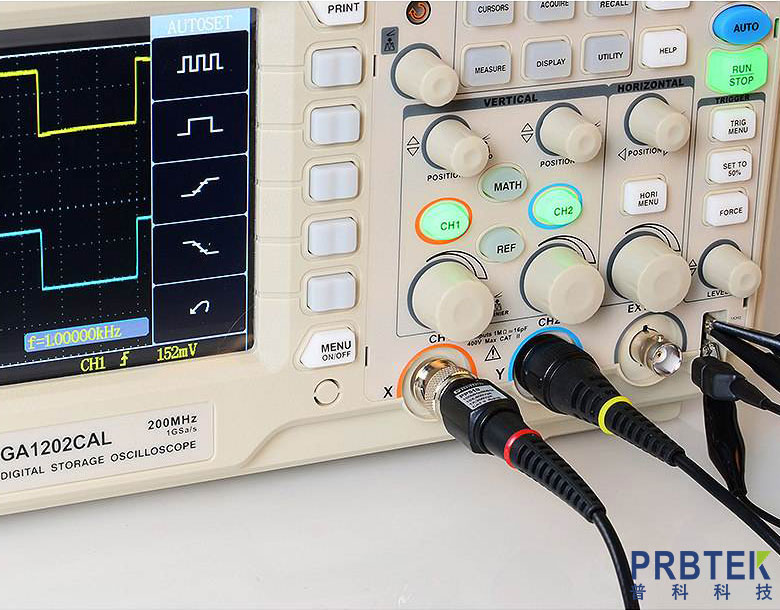

　　當使用普通電壓探頭測量差模信號時，關鍵在于如何準確獲取兩個信號之間的差值。一種常用的方法是使用兩個普通電壓探頭，分別連接到差模信號的兩條傳輸線上。將兩個探頭的接地端可靠地連接到被測電路的公共地，確保測量的參考電位一致。然后，將兩個探頭的信號輸出分別接入示波器的兩個通道。在示波器上，通過設置通道的運算功能，選擇減法運算，即讓示波器計算兩個通道信號的差值。這樣，示波器顯示的波形即為差模信號的波形，從而可以對差模信號的幅度、頻率、相位等參數進行測量和分析。

　　例如，在一個音頻放大器電路中，輸入的音頻信號以差模形式存在于兩條音頻線上。通過上述方法，使用兩個普通電壓探頭連接到音頻線的兩端，利用示波器的運算功能，就可以清晰地觀察到音頻差模信號的波形，進而分析音頻信號的質量、失真情況等。

　　測量中的注意事項

　　在使用普通電壓探頭測量差模信號時，有幾個重要的注意事項。首先是探頭的帶寬問題。普通電壓探頭的帶寬通常是有限的，如果被測差模信號的頻率超出了探頭的帶寬范圍，測量結果將會出現失真，導致信號的幅度和相位測量不準確。因此，在選擇探頭時，需要確保其帶寬能夠滿足被測信號的頻率要求。

　　其次，探頭的負載效應也不容忽視。由于探頭具有一定的輸入電阻和電容，連接到被測電路后，會對被測電路產生一定的負載作用，可能會改變差模信號的原有特性。為了減小負載效應的影響，可以選擇輸入電阻較高、輸入電容較小的探頭，或者在測量前對被測電路進行適當?shù)母綦x和緩沖處理。

　　此外，測量環境中的電磁干擾也可能對測量結果產生影響。差模信號通常相對較弱，容易受到外界電磁干擾的影響。在測量過程中，應盡量避免將探頭和被測電路暴露在強電磁場環境中，同時確保探頭的接地良好，以減少電磁干擾的引入。

　　優勢與局限性

　　使用普通電壓探頭測量差模信號具有一定的優勢。普通電壓探頭在實驗室和現場測量中廣泛應用，價格相對較為便宜，大多數電子工程師和技術人員都能夠輕松獲取和使用。而且，這種測量方法不需要專門的差模測量設備，利用現有的示波器和普通電壓探頭即可完成測量，具有較高的靈活性和實用性。

　　然而，這種測量方法也存在一定的局限性。正如前面所述，探頭的帶寬和負載效應會對測量結果產生影響，限制了測量的精度和準確性。對于一些對測量精度要求極高的應用場景，如高精度的傳感器測量和高速數據通信信號測量，普通電壓探頭可能無法滿足要求，需要使用專門的差模測量探頭或儀器。

　　普通電壓探頭在測量差模信號方面提供了一種可行且經濟的方法。通過合理的操作和注意事項的把控，能夠在一定程度上滿足大多數電子系統中差模信號的測量需求。但在面對高精度和高頻率的測量任務時，需要綜合考慮其局限性，選擇更為合適的測量工具和方法。
