使用頻譜分析儀和近場探頭測量微波爐的電磁輻射泄漏

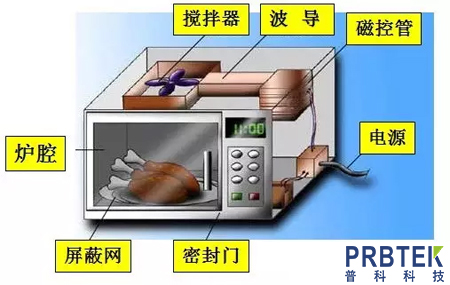

　　微波爐在家庭、單位和餐館等場所極為常見，很多人幾乎每天都會使用。不論哪個廠家生產的民用微波爐，其典型結構都有一定的共性(如圖1所示)。微波爐里的磁控管是關鍵部件，它依靠高壓電源供電，按照國際電工委員會的規定，磁控管會產生頻率大概在2.45GHz左右的高頻電磁波，這些電磁波通過波導對被加熱食物進行照射。在業界看來，微波爐正是利用這個頻率讓食物中的水分子高速運動產生摩擦，進而產生高溫來實現加熱食物的目的。

圖1：微波爐的典型結構圖

　　由于磁控管工作時產生的電磁波比較強，所以微波爐的屏蔽工作就顯得格外重要。微波爐的后面、底面、頂面以及兩個側面一般都用金屬板包裹起來，正面則是關鍵部位，這里有一扇可開啟的密封門，門上帶有屏蔽網。如果微波爐的屏蔽做得很嚴實、很完善，理論上使用時就無需擔心它會對周邊產生磁輻射。關于微波爐是否存在電磁輻射的爭論由來已久，在網上搜索就能發現很多相關的問題和解答。確切地說，我們應該探討的是家用微波爐是否存在電磁輻射泄漏的問題。

　　我曾使用頻譜分析儀和近場探頭對國內某知名品牌的一款新型微波爐樣品進行電磁輻射泄漏測試。當時我對這個微波爐樣品的各個部位，包括前后左右上下都進行了全面的測試，尤其針對前門的屏蔽網位置以及整個門框的接縫處進行了細致的檢測，因?yàn)檫@兩個地方是最容易產生泄漏且最受懷疑的部位。測試結果卻讓人大感意外，在微波爐工作的時候，并沒有檢測到較為明顯的電磁輻射泄漏，這表明該樣品的屏蔽工作做得相當?shù)轿弧?/span>

　　為了探究這個微波爐樣品前門的設計以及鈑金工藝、安裝工藝對電磁輻射泄漏的影響，我特意用錘子在前門的門框上敲出一個小凹陷，制造了一個很小的機械形變。當我把近場探頭放在這個位置再次進行測試時，卻檢測到了非常明顯的電磁輻射泄漏。這一結果充分表明，微波爐前門的設計以及安裝工藝對其電磁輻射的屏蔽有著至關重要的影響。

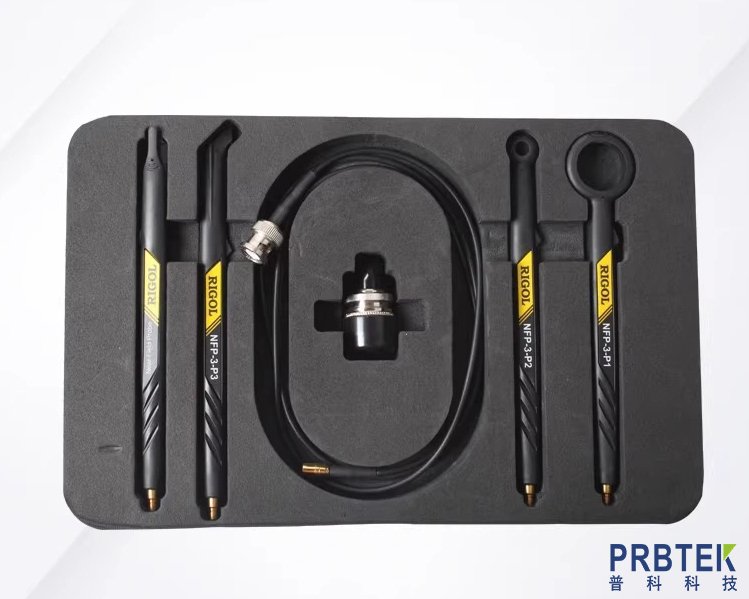

　　那我身邊日常正在使用的微波爐情況又如何呢?懷著這樣的好奇，我找來一臺測量頻率范圍為9kHz到7.5GHz的RIGOL DSA875頻譜分析儀(如圖2所示)，再加上一套型號為NFP - 3的近場探頭，打算對它們進行定性測試。

圖2：近場探頭NFP-3

　　我隨機找到了微波爐樣品1，這個產品看起來功能比較簡單。我用近場探頭對這個微波爐的正面以及門框四周進行掃描測試，結果不太樂觀。發現其前面板四周存在比較大的電磁輻射泄漏，測量結果如圖3所示，其泄漏信號最高峰的頻率在2.458GHz，信號頻率不穩定，頻譜能量不集中，分布較為廣泛，主頻率兩側存在不少雜散信號。

圖3：樣品1的電磁輻射泄漏的頻譜分布范圍

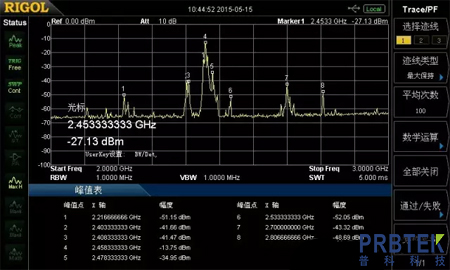

　　接著我又隨機找到微波爐樣品2，這個產品有很多按鍵控制。同樣用近場探頭對其正面和門框四周進行掃描測試，結果比樣品1更差。發現它前面板四周的電磁輻射泄漏比樣品1更大，測量結果如圖4所示，最高峰頻率在2.453GHz，信號頻率不穩定，頻譜能量分布更廣，主頻率兩側的雜散信號更多。要知道，WLAN也工作在這個頻段，如果電磁輻射的頻譜擴散很寬且能量很強，不知道是否會對周圍的WLAN產生影響。

圖4：樣品2的泄漏的頻譜分布范圍

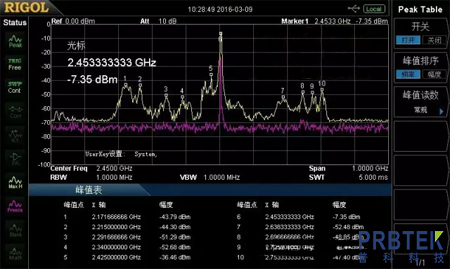

　　再看樣品3，微測結果如圖5所示，其最高峰的頻率在2.433GHz，雜散信號的分布范圍很寬，峰值從2.17GHz到2.75GHz都有。

圖5：樣品3的泄漏的頻譜的分布范圍

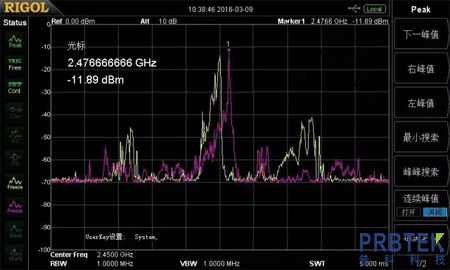

　　還有樣品4，微測結果如在圖6中的粉色軌跡所示，其最高峰的頻率在2.47GHz，雜散信號的分布范圍和幅度相較于樣品3的黃色軌跡明顯要小，能量主要集中在2.47GHz的主峰上。

圖6：樣品4的泄漏的頻譜的范圍

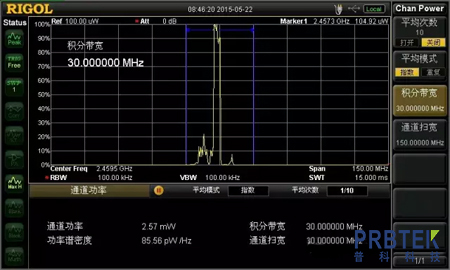

　　當然，我們還可以利用頻譜儀的通道功率測量功能，對一定頻段內的信號功率進行積分，從而得出一定帶寬內的電磁輻射功率值(如圖7所示)。

圖7：電磁輻射的功率測量

　　以上只是我出于好奇對幾個微波爐樣品進行電磁輻射泄漏近場測試的結果，僅供參考。需要注意的是，電磁輻射泄漏的強度與微波爐的“火力”設置有直接關系。我不僅在靠近微波爐的位置對這些樣品進行了測試，還在距離微波爐正前方大概1米遠的地方進行了測試，發現部分微波爐在這個距離泄漏的功率也不小。所以，我自己得出的結論是：在使用微波爐的時候，還是離它遠一點比較好。

　　使用頻譜分析儀和近場探頭進行微波爐輻射泄漏測量有諸多好處。它不僅僅能夠得出一個數值，還能夠清晰地呈現微波爐產生的微波信號的頻譜分布情況以及主頻率的偏差等情況，從而更好地判斷磁控管以及波導設計的優劣。同時，還能夠定位電磁輻射泄漏的位置，以便發現微波爐在設計、鈑金工藝和安裝工藝方面存在的問題。

　　此次測試的這幾個樣品都是已經使用了若干年的老產品，電磁輻射泄漏都比較明顯。測試完之后，我心里有些不踏實了，不知道現在在售的新微波爐情況怎樣。我想買一個屏蔽比較“嚴實”的微波爐，但是哪個比較嚴實呢?我親自到蘇寧去查看，發現在售的微波爐價格大多在1000元左右，我專門查看了門和門框的做工，發現工藝和材料普遍比較精細，難道這些產品在屏蔽工藝上有了很大的改進?是價格高的產品就會更好嗎?或者還是得帶著頻譜儀和近場探頭到超市去實際測試一下再做選擇呢?
