利用示波器和近場探頭進行磁場測試的操作指南

　　一、引言

　　在電子設備的研發、電磁兼容性(EMC)測試以及故障排查等工作中，對磁場的測量是非常重要的內容。示波器與近場探頭的組合為磁場測量提供了一種有效的手段。本文將詳細介紹如何使用示波器和近場探頭來測試磁場。

　　二、測試原理

　　1.近場探頭工作原理

　　近場探頭是一種用于檢測近場電磁場的傳感器。對于磁場測量，近場探頭通常采用感應線圈的形式。根據法拉第電磁感應定律，當磁場發生變化時，穿過閉合線圈的磁通量發生變化，線圈中就會產生感應電動勢。感應電動勢的大小與磁通量的變化率成正比，即，其中E為感應電動勢,N為線圈匝數，Φ為磁通量。

　　不同類型的近場探頭在設計上會有不同的頻率響應特性、靈敏度和方向性等。例如，環形近場探頭對于垂直于環平面的磁場分量較為敏感。

　　2.示波器工作原理

　　示波器是一種能夠顯示電信號隨時間變化波形的儀器。當近場探頭檢測到磁場變化產生的感應電動勢信號后，將該信號傳輸?shù)绞静ㄆ?。示波器通過對輸入信號進行放大、采樣、處理等操作，將信號的波形顯示在屏幕上。

　　示波器可以測量信號的幅度(對應磁場強度的相關信息)、頻率、相位等參數。通過分析這些參數，可以獲取關于磁場的特性，如磁場的強度變化規律、頻率成分等。

　　三、測試設備及準備

　　1.設備清單

　　示波器：應具備足夠的帶寬以滿足測試頻率范圍的要求。例如，對于測量高頻磁場(如GHz頻段)，需要使用帶寬較高的示波器，如帶寬為1 GHz或更高的數字示波器。

　　近場探頭：根據測試頻率和磁場類型選擇合適的近場探頭。對于低頻磁場(kHz - MHz范圍)，可以使用較大尺寸、匝數較多的環形探頭以提高靈敏度;對于高頻磁場，需要使用小型化、特殊設計的近場探頭，如高頻磁場探頭，其頻率響應可達到數GHz。

　　被測設備(DUT)：需要測試磁場的電子設備或電路模塊。

　　必要的連接線：用于連接近場探頭和示波器，如BNC電纜等。

　　2.設備連接與設置

　　將近場探頭的輸出端口通過連接線連接到示波器的輸入通道。確保連接牢固，避免信號傳輸過程中的干擾。

　　打開示波器，根據測試信號的大致范圍設置示波器的垂直刻度(V/div)、水平刻度(s/div或ms/div等)、觸發模式等參數。

　　對于垂直刻度的設置，需要根據近場探頭的靈敏度和預期的磁場強度對應的感應電動勢大小進行調整。如果不確定信號幅度，可以先從較大的刻度開始，然后根據實際顯示的波形再進行優化。

　　觸發模式可以選擇邊沿觸發等常見模式，設置合適的觸發電平，以確保示波器能夠穩定地顯示波形。

　　四、磁場測試步驟

　　1.探頭定位

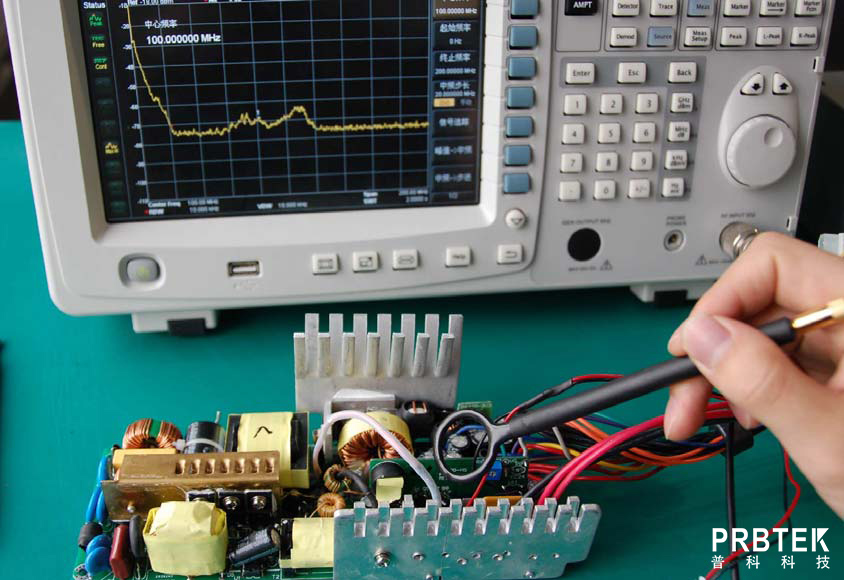

　　將近場探頭靠近被測設備中可能產生磁場的區域，如變壓器、電感線圈、電源線等部位。對于環形近場探頭，應使探頭平面垂直于磁場方向以獲得最大的感應信號。在定位過程中，可以緩慢移動探頭，觀察示波器上波形的變化，以找到磁場最強的位置。

　　2.磁場強度測量

　　一旦找到合適的探頭位置，通過示波器測量感應電動勢的峰值或有效值。根據近場探頭的校準系數(通常由探頭制造商提供，單位為V/T或類似單位)，可以計算出磁場強度。例如，如果示波器測量到的感應電動勢峰值為Epeak，近場探頭的校準系數為k（V/T），則磁場強度的峰值。

　　3.磁場頻率分析

　　觀察示波器上波形的周期或頻率。如果波形是周期性的，可以使用示波器的自動測量功能來獲取頻率值。這個頻率值反映了磁場的變化頻率，對于分析被測設備中的電磁干擾源或正常工作頻率下的磁場特性非常重要。例如，在開關電源中，磁場的頻率可能與開關頻率及其諧波相關。

　　4.磁場相位測量(可選)

　　如果需要分析磁場與其他電信號(如電壓信號)之間的相位關系，可以使用示波器的雙通道功能。將近場探頭連接到一個通道，另一個相關電信號連接到另一個通道。然后通過示波器的相位測量功能來獲取磁場信號與電信號之間的相位差。這對于研究電磁耦合等現象很有幫助。

　　五、測試注意事項

　　1.避免干擾

　　在測試過程中，要盡量避免外界電磁場的干擾?？梢詫y(cè)試環境設置在屏蔽室內，或者遠離大型電機、變壓器等強電磁干擾源。同時，近場探頭的連接線也應盡量短且避免與其他信號線平行敷設，以減少信號傳輸過程中的干擾。

　　2.探頭校準

　　近場探頭需要定期校準，以確保測量的準確性。校準應按照探頭制造商提供的校準方法進行，通常需要使用標準磁場源等設備。

　　3.示波器帶寬限制

　　要注意示波器的帶寬對測量結果的影響。如果測試的磁場頻率較高，而示波器帶寬不足，會導致測量到的波形失真，無法準確獲取磁場的高頻成分。因此，應根據測試需求選擇合適帶寬的示波器。

　　六、結論

　　使用示波器和近場探頭測試磁場是一種方便、有效的方法。通過正確選擇設備、合理連接和設置，以及按照科學的測試步驟進行操作，可以準確地測量磁場的強度、頻率、相位等特性。這對于電子設備的設計優化、EMC性能提升以及故障診斷等方面都具有重要的意義。在實際應用中，不斷積累測試經驗并結合相關理論知識，能夠更好地發揮這種測試方法的優勢。
