電壓探頭對測試電壓值的影響

　　在電學測試領域，電壓探頭是一種常用的測試工具。它用于連接測試儀器(如示波器、萬用表等)和被測電路，以便測量電路中的電壓。然而，不同的電壓探頭可能具有不同的特性，這些特性是否會影響測試得到的電壓值是一個值得深入探討的問題。

　　二、電壓探頭的基本原理

　　電壓探頭的主要作用是在不顯著影響被測電路的前提下，獲取電路中的電壓信號并傳遞給測試儀器。一般來說，電壓探頭可以看作是一個具有一定輸入阻抗的電路元件。理想的電壓探頭應該具有無窮大的輸入阻抗，這樣它在接入被測電路時就不會從電路中吸取電流，從而不會改變被測電路的原有狀態，也就能夠準確地測量到原始的電壓值。

　　三、不同類型電壓探頭及其特性

　　1.無源電壓探頭

　　無源電壓探頭通常由一個電阻和電容組成的分壓器構成。這種探頭結構簡單、成本低。但是，它的輸入阻抗相對較低。例如，常見的10:1無源探頭，其輸入電阻可能在10MΩ左右，輸入電容可能在幾個pF到十幾個pF之間。當測量高阻抗電路中的電壓時，由于探頭會從電路中吸取一定的電流，根據歐姆定律$ V = IR $，電路中的電壓就會因?yàn)殡娏鞯姆至鞫l(fā)生變化，從而導致測量得到的電壓值比實際值偏低。

　　2.有源電壓探頭

　　有源電壓探頭內部包含有源放大電路。它具有高輸入阻抗的特點，輸入電阻可以達到100MΩ甚至更高，輸入電容非常小，通常在1pF以下。這種高輸入阻抗使得有源電壓探頭在接入被測電路時對電路的影響極小。在測量高頻率、高阻抗電路中的電壓時，有源電壓探頭能夠更準確地測量到實際的電壓值，相比于無源電壓探頭，它能夠減少因探頭對電路的負載效應而產生的測量誤差。

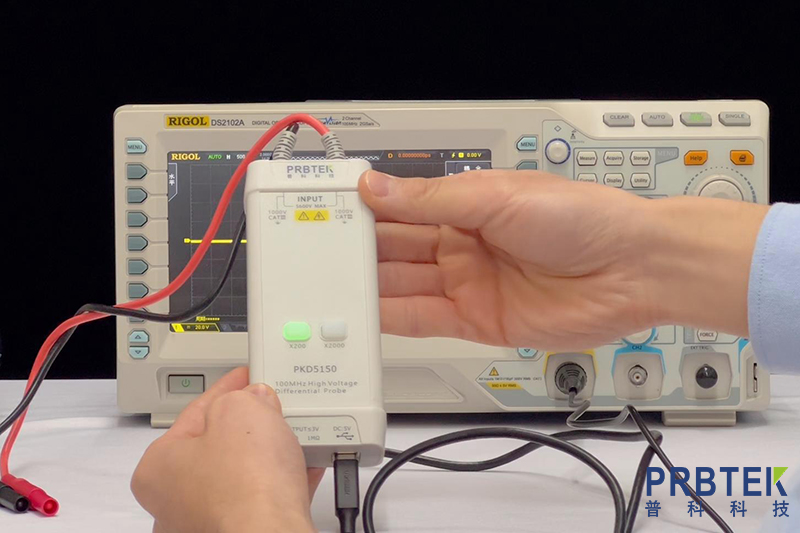

　　3.差分電壓探頭

　　差分電壓探頭用于測量電路中兩點之間的電壓差。它主要用于測量具有共模電壓的信號，如在電力電子電路中測量電機驅動器的輸出電壓等。差分電壓探頭的共模抑制比(CMRR)是一個重要的指標。如果CMRR不夠高，當存在較大的共模電壓時，共模電壓會干擾差分電壓的測量，導致測量得到的電壓值出現誤差。例如，在測量一個具有100V共模電壓和1V差分電壓的信號時，如果差分電壓探頭的CMRR為60dB，共模電壓就會對差分電壓的測量產生不可忽視的影響，使測量結果偏離真實的1V差分電壓值。

　　四、實際應用中的影響案例

　　1.高頻電路測量

　　在射頻電路中，信號頻率可能高達幾百M(fèi)Hz甚至數GHz。假設我們要測量一個500MHz、幅度為5V的正弦波信號電壓。如果使用無源電壓探頭，由于其輸入電容的存在，在高頻下會與被測電路形成一個低通濾波器。根據電容的容抗公式$ X_C=\frac{1}{2\pi fC} $，在500MHz頻率下，即使是幾個pF的輸入電容也會產生不可忽視的容抗，導致信號在探頭處發生衰減和失真，測量得到的電壓值可能會明顯低于5V。而如果使用有源電壓探頭，由于其極小的輸入電容，能夠更準確地測量到接近5V的電壓值。

　　2.高阻抗電路測量

　　考慮一個高阻抗的傳感器電路，其輸出阻抗為100MΩ，輸出電壓為10V。當使用無源電壓探頭(輸入電阻為10MΩ)進行測量時，根據分壓原理，測量得到的電壓值$ V_{measured}=\frac{10MΩ}{10MΩ + 100MΩ}\times10V\approx0.91V $，與實際的10V電壓值相差很大。而使用有源電壓探頭(輸入電阻為1000MΩ)時，$ V_{measured}=\frac{1000MΩ}{1000MΩ + 100MΩ}\times10V\approx9.09V $，測量結果更接近實際值。

　　五、結論

　　綜上所述，電壓探頭的不同確實會影響測試的電壓值。在進行電壓測量時，尤其是在測量高頻、高阻抗電路或者具有共模電壓的電路時，需要根據被測電路的特性選擇合適的電壓探頭。如果選擇不當，可能會導致測量結果出現較大的誤差，從而影響對電路性能的準確判斷和分析。
