泰克TEKTRONIX低壓單端探頭P7240的安裝使用方法

　　Tektronix P7240是4GHz(僅限探測器)5X有源FET探頭。該P(yáng)7240具有低輸入電容(1pF)和高輸入電阻(20kΩ)，從而最大限度地減少電路布線寬的帶寬范圍。P7240的小型外形和低質量的頭部使手動探測密集電路變得簡單快捷。所包含的配件提示和適配器使P7240能夠在各種不同的電路架構上使用。

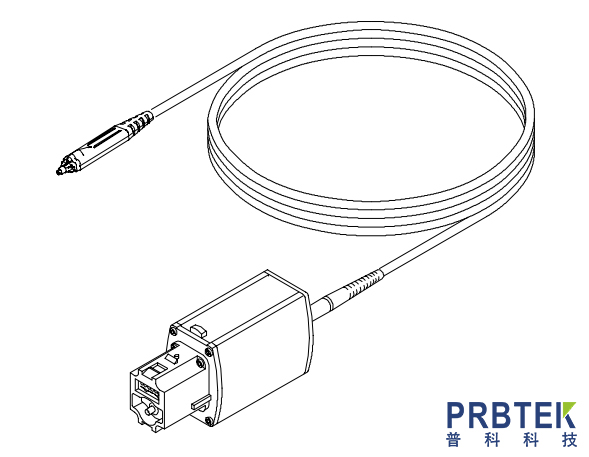

　　圖1:采用TekConnect接口的P7240探頭

　　TekConnect接口

　　P7240通過探頭補償箱和示波器之間的TekConnect接口供電。TekConnect接口通過主機儀器上的接觸引腳提供通信路徑。通過接口傳輸電源、信號、偏移和探頭特性數據。

　　當探頭連接時，示波器從探頭讀取EEPROM信息，識別設備并允許接通適當?shù)碾娫?。示波器上的前置放大器輸入被靜電放電保護，直到檢測到有效的TekConnect設備為止。

　　安裝

　　TekConnect接口具有彈簧鎖扣，可提供聲音和觸覺確認，即已與示波器建立可靠連接。將探頭滑入示波器的TekConnect插座。當完全接合時，探頭會卡入示波器。見圖2。

　　要從示波器中釋放探頭，請抓住補償盒，按下鎖定按鈕，然后拔出探頭。

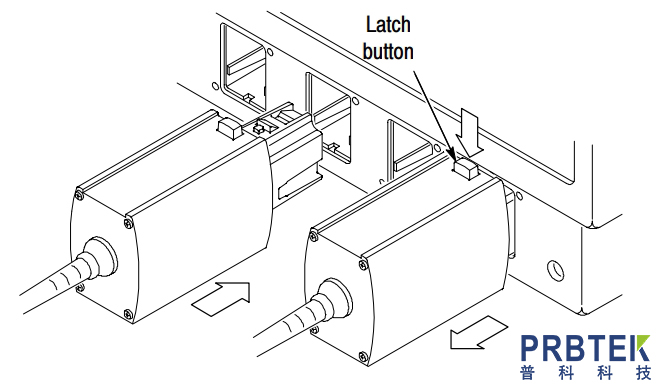

　　圖2:連接和斷開探頭

　　功能檢查

　　可以使用示波器前面板上的PROBE COM-PENSATION 連接進行功能檢查。請參閱圖3。

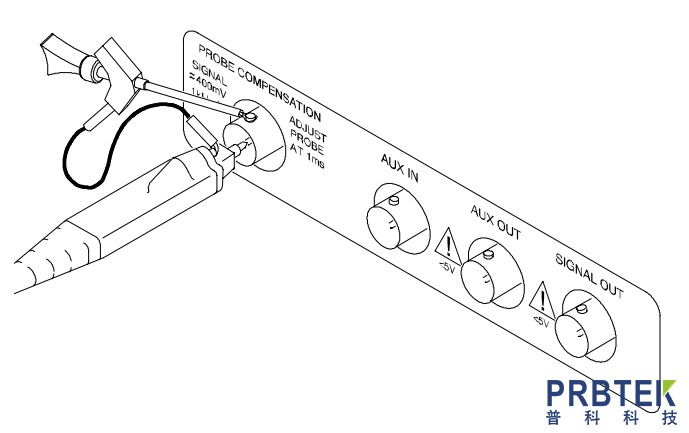

　　圖3:探頭功能檢查連接

　　1.將探頭連接到示波器上的TekConnect 插座上。

　　2.將示波器設置為顯示合適的探頭通道。

　　3.使用接地引線和SMT KlipChip將探頭接地連接到示波器上的PROBE COMPENSATION連接器的外環。

　　4.使用標準尖端，將探針保持在示波器上的PROBE COMPENSATIONBNC連接器的中心導體上。

　　5.按下 AUTOSET鍵，或調整示波器以顯示穩定的校準波形(您可能需要調整探針偏移以顯示波形)。

　　注意:現在是用儀器進行探頭校準例行操作的好時機。

　　6.斷開探頭與示波器的連接，并接地(將KlipChip 連接到探頭)。

　　7.當探頭偏移值設置為0.0V時，示波器的顯示應處于地面基準。

　　8.將示波器的伏特/分壓設置為500毫伏。

　　9.調整探頭偏移。顯示的波形應在士1.0V和±1.0V之間變化。
