泰克TEKTRONIX低壓單端探頭TAP3500的產品特點及其使用方法

　　主要特點：

　　TAP2500、TAP3500和TAP4000有源探頭使您能夠使用配有全新Tektronix TekVPI示波器接口的示波器，在DC至2.5 GHz、3.5 GHz和4 GHz范圍內以最小的電路負載進行精確測量。主要功能包括:

　　頻帶

　　直流至≥2.5GHz(TAP2500)

　　直流至≥3.5GHz(TAP3500)

　　直流至≥4 GHz(TAP4000)

　　具有±10伏特偏移能力的±4伏特動態范圍

　　衰減10倍

　　40立方體電阻

　　<0.8 pF輸入電容

　　Tek VPL接口

　　用于探測密集電路的小型、低質量探頭

　　安裝使用：

　　連接到主儀表

　　1.將探頭滑入TekVPI插座

　　探針在完全接合時會斷裂。連接探頭時，主機儀器從探頭中讀取信息并識別設備。

　　2.要斷開連接，請按下閂鎖釋放按鈕并從儀器上拔出

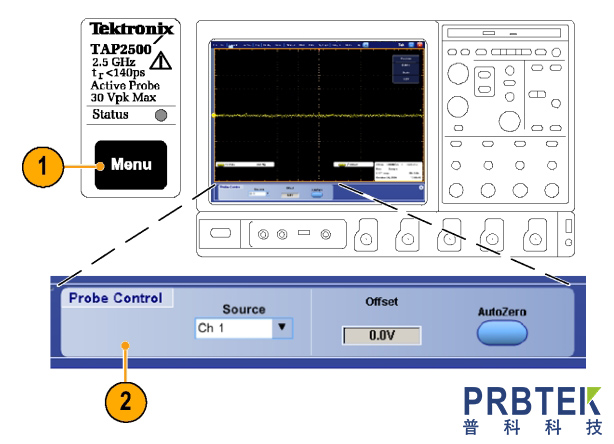

　　菜單按鈕：

　　1.按探頭菜單按鈕，在示波器上顯示探頭控制屏幕。

　　2.使用儀器上的觸摸屏按鈕設置探頭參數

　　3.再次按下探頭菜單按鈕以關閉探頭控制屏幕。

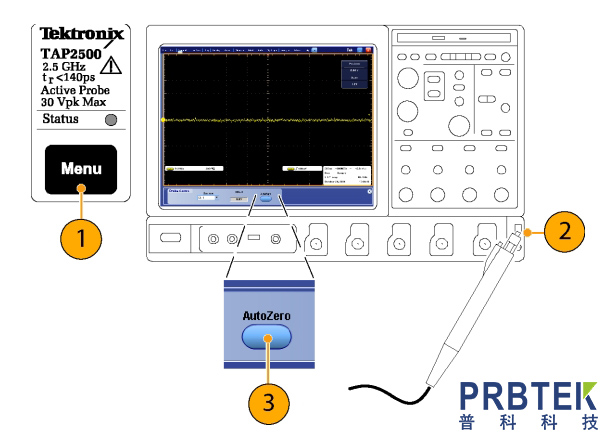

　　自動歸零：

　　我們建議您運行探測AutoZero例程:

　　經過20分鐘的熱身

　　當探頭的工作溫度變化5C時

　　1.按探頭菜單按鈕，在示波器上顯示探頭控制屏幕

　　2.使探針尖端與地面短路。

　　3.按儀器上的AutoZero按鈕以執行AutoZero例程。

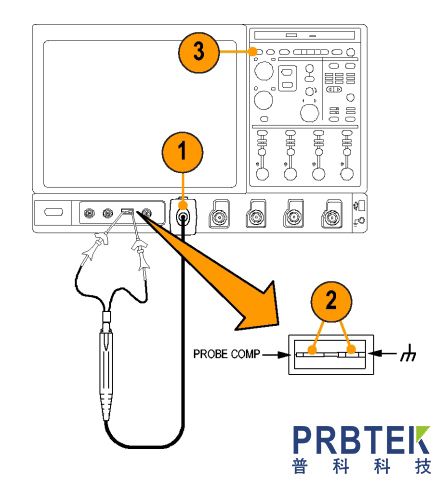

　　信號：

　　1.將探頭連接到示波器的任何通道，并設置示波器顯示該通道。

　　2.使用Y-引線適配器和兩個SMTKlipChips將探頭尖端連接到示波器上的PROBE COMP端子。

　　3.按AUTOSET (或調整示波器)以顯示校準波形。波形穩定表示探頭工作正常。
