泰克TEKTRONIX低壓單端探頭P6245的安裝和校準

　　泰克P6245低壓單端探頭是一個1.5GHz帶寬,10倍有源FET探針小于1pF的輸入電容。泰克P6245的低輸入電容和高輸入電阻在很寬的帶寬范圍內最大限度地減少了電路負載。P6245的小外形和低質量的探頭使手動探測擁擠的電路快速而靈活。配件提示和適配器使P6245能夠用于各種各樣的電路架構。

　　該P6245是通過TEKPROBE接口之間的探頭的補償盒和示波器供電。通過使用可選的泰克1103探頭電源，P6245可與非TEK PROBE示波器和儀器一起使用。

　　配置

　　P6245為示波器提供了探頭型號、序列號和衰減因子。當連接到TEKPROBE示波器時，顯示讀數會根據探頭衰減因子進行校正，儀器輸入設置為50Q，耦合設置為DC。

　　注意：不要嘗試在非TEK PROBE連接器上安裝P6245。可能會損壞探頭和連接器。如果您的示波器不支持TEKPROBE接口，請使用可選的泰克1103探頭電源。

　　如果P6245與泰克1103探頭電源一起使用，請確保將awa50Ω連接到開關上。把示波器通道連接到直流。探頭偏移控制由示波器控制。如果使用的示波器不支持TEKPROBE接口，則可以使用可選的Tektronix1103探頭電源上的偏移控制。

　　探頭偏移

　　探頭偏移量可調，以允許在探頭的線性范圍內操作。使用偏移消除直流信號分量可實現最佳探頭性能。

　　要設置探針偏移，請執行以下步驟:

　　1.將示波器耦合到GND

　　2.使用垂直位置控制在示波器顯示屏上設置零參考電平

　　3.將示波器耦合設置為直流和5V/div

　　4.將探頭連接到電路上

　　5.調整探頭偏移量，使跡線達到示波器的零點基準。

　　6.將伏特/除法設置更改為所需范圍，調整偏移量以使跡線保持在零參考電平。

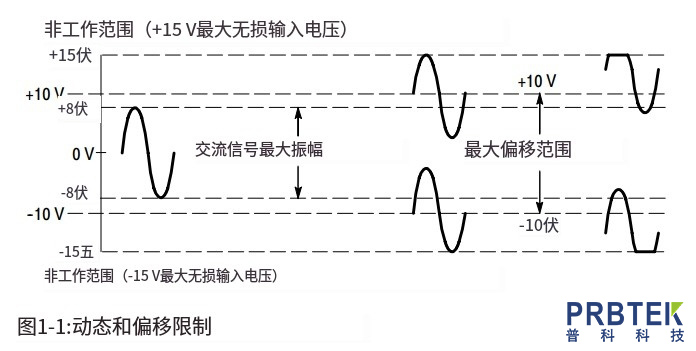

　　注：P6245具有10伏偏置范圍。線性工作范圍為8V。見圖1-1所示。

　　如果在TEKPROBE示波器上使用游標，則基準零點將位于探針偏移電壓處。

　　功能檢查

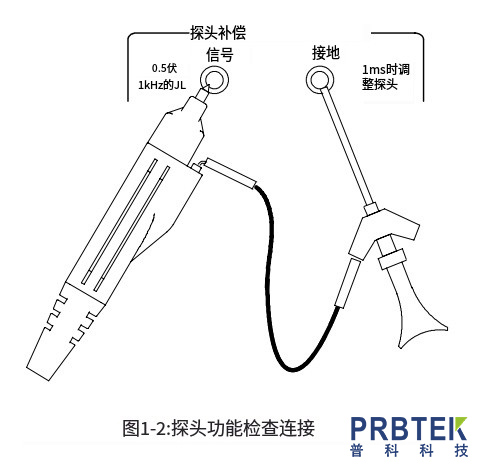

　　將探頭安裝到示波器上后，可使用示波器前面板上的探頭補償連接進行功能檢查。見圖1-2所示。

　　1.將探頭連接到示波器上。

　　2.設置示波器顯示探頭的通道。

　　3.使用接地引線和SMT KlipChip，將探頭接地連接到示波器上的探頭補償接地連接。

　　4.使用標準探頭，將探頭固定在示波器的信號端子上。

　　5.按AUTOSET(或調整示波器)以顯示校準波形。

　　注：如果您的儀器支持探頭校準例程，現在是執行這些校準例程的好時機

　　6.斷開探頭與SIGNAL端子的連接，并將探頭尖端接地。(將KlipChip連接到探頭尖端。)

　　7.當探頭偏移量設置為0.0V時，示波器顯示屏應位于地面參考點。

　　8.將示波器電壓/分壓設置為5V

　　9.調整探頭偏移量。顯示的波形應該在大約+10V和-10V之間變化。+10V偏移顯示儀器上的-10V電平。

　　注：如果沒有波形顯示，檢查垂直耦合，以確保它被設置為直流。

　　如果偏移調整無效，則將垂直耦合設置為DC。

　　如果您使用的是Tektronix1103探頭電源，并且波形失真，請檢查以確保示波器的端接為509。
