使用近場探頭進行EMC頻譜分析的方法與技巧

　　電磁兼容性(EMC)頻譜分析是確保電子設備在電磁環境中工作正常的關鍵步驟之一。近年來，隨著電子設備復雜性的增加，對于EMC測試的需求也越來越高。本文將重點討論使用近場探頭進行EMC頻譜分析的具體方法及其技巧。

　　1. 近場探頭簡介

　　近場探頭是一種用于測量電磁場強度的設備，通常用于EMC測試中，特別是對于頻譜分析和輻射測量。與遠場探頭不同，近場探頭能夠直接測量靠近設備表面的電磁場，因此在空間限制較小或需要高分辨率的場合下非常實用。

　　2. 近場探頭的工作原理

　　近場探頭通過接收來自被測試設備發射的電磁波，并將其轉換為電信號進行測量。其工作原理基于感應耦合和電磁波的近場傳播特性。探頭通常由天線、傳感器和相關的電子設備組成，能夠捕捉設備表面或近場區域的電磁波能量。

　　3. 使用近場探頭的具體步驟

　　步驟一：準備工作

　　在進行頻譜分析之前，需要進行一些準備工作：

　　確認測試環境：確保測試室內的電磁環境符合標準要求，盡可能降低外界干擾。

　　校準探頭：根據制造商的建議對近場探頭進行校準，確保測量結果的準確性和可靠性。

　　步驟二：安裝與定位探頭

　　選擇合適的探頭：根據被測設備的尺寸和測試需求選擇適當類型的近場探頭，如磁場探頭或電場探頭。

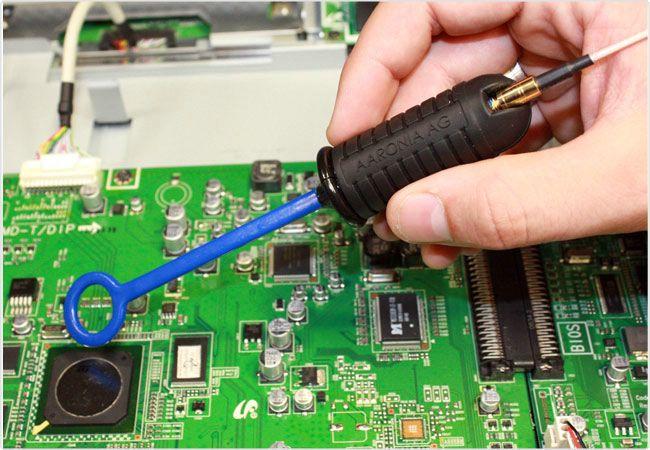

　　安裝探頭：將探頭安裝在被測試設備的表面附近，通常與設備之間保持一定的距離，以確保探頭能夠有效捕捉到電磁場信息。

　　定位探頭：調整探頭的位置和方向，使其與被測設備的關鍵部位保持最佳接觸，通常要求探頭與設備表面保持幾厘米的距離。

　　步驟三：進行頻譜分析

　　設置頻譜分析儀：根據測試要求設置頻譜分析儀，包括中心頻率、帶寬、分辨率帶寬等參數。

　　啟動測量：?jiǎn)?dòng)頻譜分析儀進行實時測量，捕捉并記錄電磁場在不同頻率下的強度和分布情況。

　　記錄數據：記錄每次測量的數據，包括頻譜圖、峰值電場或磁場強度等信息，以便后續分析和比較。

　　步驟四：分析和解釋結果

　　分析頻譜圖：對測得的頻譜圖進行分析，識別并記錄異常頻率點或峰值，評估其可能的影響和源頭。

　　解釋結果：根據分析結果評估設備的電磁兼容性，確定是否符合相關的EMC標準要求。

　　提出改進建議：如有必要，根據分析結果提出改進建議，以改善設備的EMC性能和抗干擾能力。

　　4. 技巧與注意事項

　　探頭定位：確保探頭與被測設備的位置和方向優化，以最大化接收到的電磁信號。

　　環境控制：注意測試環境中的電磁干擾，盡可能減少外界干擾對測量結果的影響。

　　數據準確性：在進行數據記錄和分析時，保證測量和記錄的數據準確無誤，確保后續分析的可靠性。

　　通過以上步驟和技巧，使用近場探頭進行EMC頻譜分析可以有效地評估設備的電磁兼容性，幫助制造商和工程師優化產品設計和生產過程，確保設備在各種電磁環境下的穩定運行。
