知用CYBERTEK高頻電流探頭HCP8150A的操作步驟

　　HCP8000系列電流探頭是一款能夠同時測量直流和交流的高頻電流探頭。其特點包括：高帶寬，可準確快速捕捉電流波形;高精度，在電流測量量程范圍內，精度高達1%，滿足大部分測試領域的需要;兩個量程可供選擇，方便小電流測量;自動消磁調零功能，使用方便;聲光過流報警功能，提醒量程切換;電子輕觸式按鍵設計，使用壽命更長;標準的BNC輸出接口，可匹配任何廠家示波器。HCP8000系列電流探頭常用于開關電源、馬達驅動器、電子鎮流器、LED照明、新能源等設計和測試應用中。

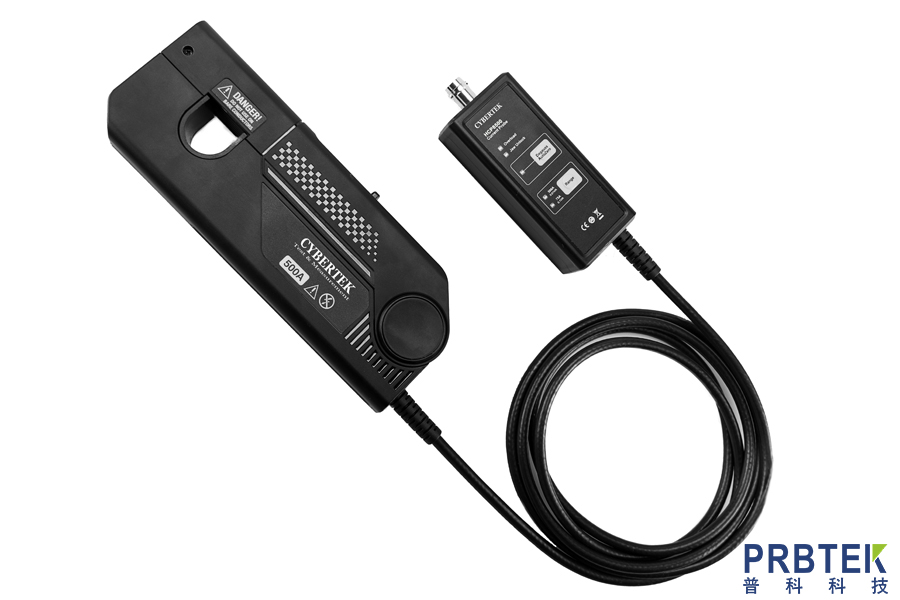

　　HCP8150(A)鉗口可夾住直徑達20mm的導線，適用于大電流應用場合;可以測量150A的連續電流和300A的峰值電流，HCP8150提供了12MHz的帶寬,HCP8150A提供了22MHz的帶寬;探頭具有150A (100X)和30A (10X)兩個量程可選擇，10X量程用于小電流測量，分辨率高達10mA。

　　操作方法：

　　該機器的輸出終端設置在內部，使用示波器時，請選擇高輸入電阻的(1MΩ)。若輸入電阻為50Ω，則不能正確測量。

　　確保被測電流不要超過最大電流。超過額定值，磁芯會飽和。磁芯飽和會導致在飽和的過程中發生波形部分被削掉，過大的沖擊電流，甚至?xí)?dǎo)致磁芯無法正確消磁，需重新調零。

　　插入電源后，本機器因自身發熱等影響，有可能會有偏差，但大約 30 分鐘后會基本穩定。

　　變壓器、大電路等強磁場，無線電等強電流靠近時，有可能導致無法正常測定。

　　電壓會因為周圍溫度等產生偏差，所以在連續測定時必須注意。

　　有時被測電流的頻率，會導致共振音的產生，這對測定沒有影響。

　　會因被測導體在傳感器頭內的位置不同而產生影響，請把被測導體調至傳感器頭內中央位置。

　　測定時把開關控制桿推至“unlock”標志消失為止。確認控制桿鎖定，整體部分確實關閉。如果整體部分沒有確實關閉的話，將不能正常測定。

　　若在高頻率領域，插入電路的高電位側的話，有可能會受到噪音影響，必要時可限定波形觀測器的頻段，或請插入低電位側。

　　注意：

　　拔出輸出端子時，請在解鎖后，拔出連接器，未解鎖硬拽或硬拉電纜的話，輸出終端會受損。

　　輸入 BNC 端子以外的輸入端子時，請注意輸入端子的極性。

　　持續最大輸入范圍是由機體自身發熱后溫度上升形成的固定值，請不要輸入超出該固定值的電流，可能會損害機器。

　　持續最大輸入范圍會因測定電流的頻率不同而不同。超過最大電流連續使用會導致探頭燒毀。

　　當持續輸入超出最大輸入范圍的電流時，會因傳感器的發熱，啟動內部保護功能，變得不能正常輸出。請立即停止輸入電流，需要充分冷卻后，才能進入下一次的正常運作。

　　如果在高溫下，會因為內部過電流保護回路，通過持續最大輸入范圍以下的測定電流使得保護回路運作。

　　當連接輸入超出最大輸入范圍電流時，讓保護功能頻繁運作，有可能會損害機器。

　　打開整體部分時，必須通過開關控制器進行操作。

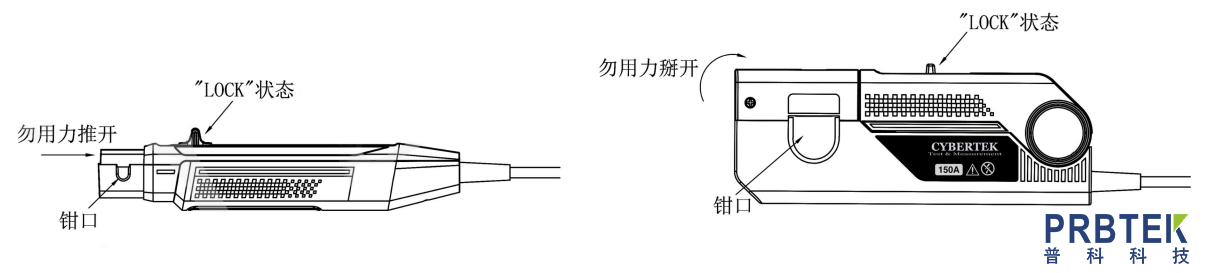

　　在鎖住(LOCK)狀態下，請不要按下圖方向，往整體部分上施加壓力。

　　測量前準備：

　　準備好高頻電流探頭 HCP8000 系列產品、適配器(本公司配套適配器)、示波器。

　　HCP8000 探頭接上電源，綠色電源指示燈亮。

　　設置示波器：測量模式接地，示波器調零;示波器測量模式更改為DC 模式。

　　根據被測電流大小，選擇合適的量程，探頭默認量程為大電流量程。

　　消磁、調零：

　　連接好　HCP8150和示波器(確認示波器的輸入阻抗設置為 1MΩ)。

　　鎖好探頭,“UNLOCK”標志消失代表探頭鎖好。

　　按一下消磁自動調零按鍵進行消磁調零，幾秒后，會有成功提示音“嘀嘀”兩聲提示。

　　如果需要手動調整零位偏移，正常上電后，切換到測量的檔位，同時按下“Degauss Auto Zero”和“Range”按鍵，蜂鳴器長鳴一聲，“Degauss Auto Zero”燈亮起，表示進入手動調整偏移模式。按“Degauss Auto Zero”零位正向偏移，按“Range”零位反向偏移，調到想要的偏移值后即可進行測試。測試結束后，再同時按下兩個按鍵，蜂鳴器短促響三聲，“Degauss Auto Zero”燈滅，退出調整零位偏移模式。

　　測量方法：

　　確認以上步驟無誤。

　　拉開傳感器的開關控制桿，打開傳感器頭，使得傳感器前端標識的電流方向標記和被測電流流動方向一致，而且把被測導體夾在傳感器頭中部。

　　把傳感器的開關控制桿推至“Unlock”標志消失為止，鎖住探頭，確認整體部分確實關閉了。觀察測試波形，例如 HCP8030 的電流傳輸比選擇的是 0.1V/A(30A 量程)，通過該公式，可以把波形觀測器的電壓靈敏度換算成電流靈敏度。例如，波形觀測器的電壓靈敏度是10mV/div 時，那么電流靈敏度是 100mA/div。
