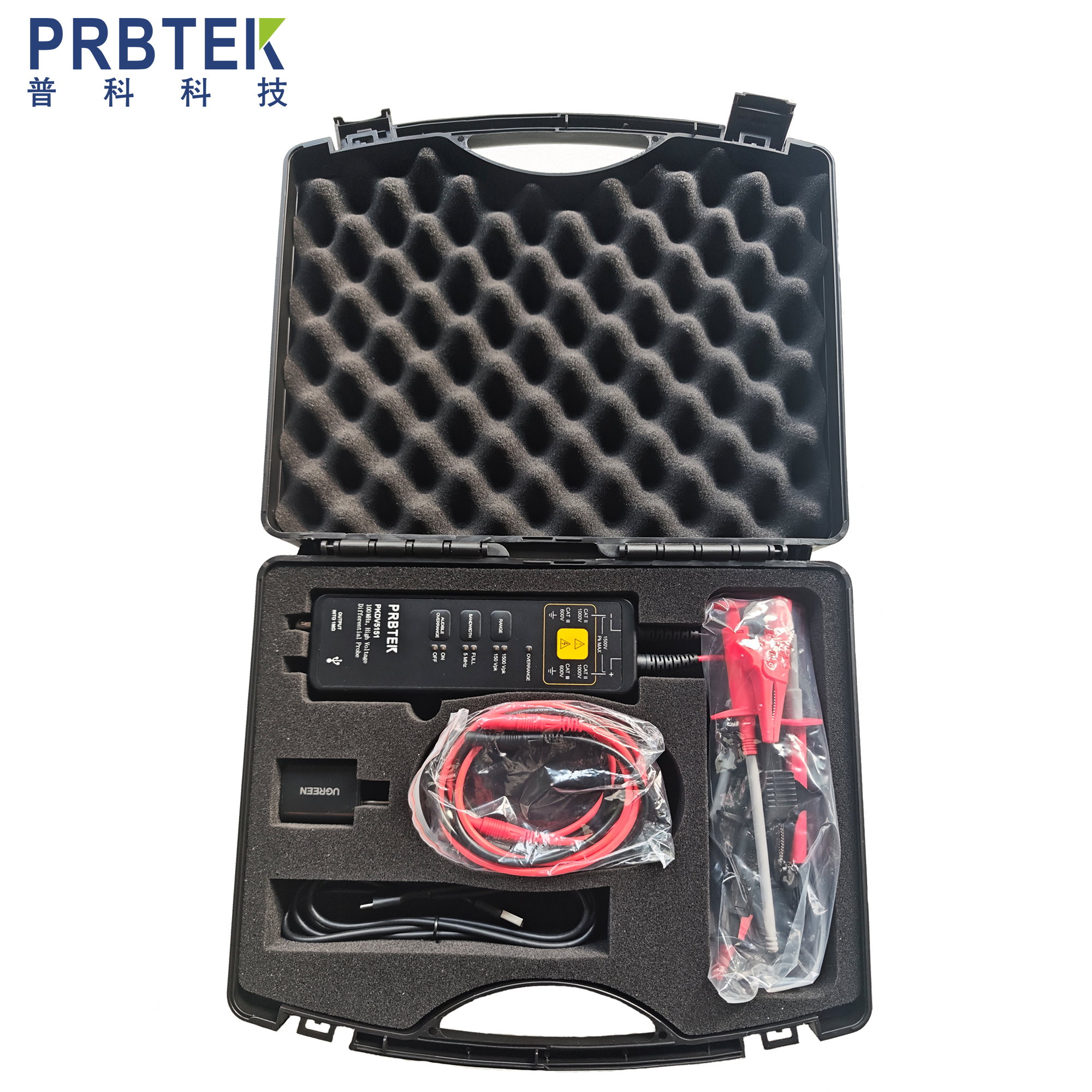

普科PKDV5353高壓差分探頭在電動汽車充電樁研發中的應用案例

　　1. 項目背景

　　某知名電動汽車充電設備制造商正在開發新一代800V高壓快充模塊，其輸出電壓范圍200V-1000V DC，峰值功率達350kW。研發團隊需要精確測量功率MOSFET的開關波形、直流母線電壓紋波以及諧振變換器的諧振電壓，以確保系統的高效性和可靠性。

　　2. 測量挑戰

　　高壓隔離問題：傳統示波器探頭無法直接測量1000V以上的高壓信號，且共模噪聲干擾嚴重。

　　高頻開關噪聲：SiC MOSFET的開關頻率高達200kHz，上升時間僅20ns，普通探頭帶寬不足，導致波形失真。

　　紋波測量精度：直流母線電壓紋波通常在mV級，但高壓環境下普通探頭信噪比差，難以準確捕捉。

　　3. PKDV5353的解決方案

　　研發團隊采用PKDV5353高壓差分探頭進行關鍵信號測量，具體應用如下：

　　(1)SiC MOSFET開關波形測量

　　測量點：半橋拓?fù)渲猩瞎躆OSFET的VDS(漏極-源極電壓)。

　　測試結果：

　　清晰捕捉到1000V的開關電壓波形，上升時間22ns，與仿真結果吻合。

　　發現開關振蕩現象(約150MHz的高頻振鈴)，優化柵極驅動電阻后消除，降低開關損耗15%。

　　(2)直流母線電壓紋波分析

　　測量點：PFC輸出端的1000V DC母線。

　　測試結果：

　　準確測量到10mVp-p的紋波(傳統探頭僅能測到50mV以上)。

　　發現100kHz的PFC開關噪聲，通過優化濾波電容布局，使紋波降低至5mVp-p，滿足行業標準。

　　(3)LLC諧振變換器諧振電壓測量

　　測量點：諧振電容Cr兩端電壓(峰值約600V)。

　　測試結果：

　　測得諧振頻率95kHz，與理論計算97kHz誤差僅2%。

　　發現諧振電流波形畸變，調整死區時間后效率提升1.5%。

　　4. 項目成果

　　提高測量精度：相比普通高壓探頭，PKDV5353的高帶寬(300MHz)和高共模抑制比(>80dB)確保了數據的準確性。

　　優化設計：通過精確測量，發現并解決了開關振蕩、紋波超標、諧振失真等問題，使充電模塊效率從96%提升至97.5%。

　　縮短研發周期：避免了反復試錯，項目提前2周完成驗證測試。

　　5. 結論

　　普科PKDV5353高壓差分探頭在高電壓、高頻率、高精度的電源測量場景中表現出色，尤其適用于電動汽車快充、光伏逆變器、工業變頻器等高壓電源研發，幫助工程師快速定位問題，優化設計，提升產品性能。
