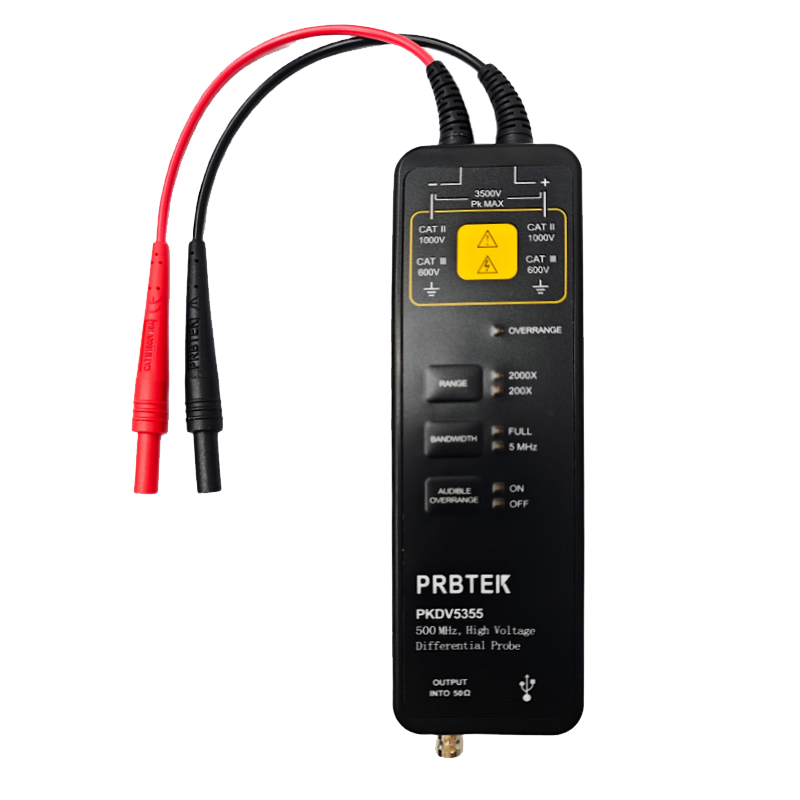

PRBTEK高壓差分探頭PKDV5355在新能源汽車電控系統測試中的應用案例

　　一. 客戶背景

　　客戶名稱：某新能源汽車科技有限公司

　　行業：新能源汽車電驅動系統研發

　　測試需求：

　　需要精確測量電控系統中IGBT模塊的開關波形(Vce、Vge)

　　測量環境存在共模噪聲干擾

　　待測信號電壓范圍±1500V，上升時間<50ns

　　需兼容現有示波器(Keysight DSOX3054T，500MHz帶寬)

　　二. 方案配置

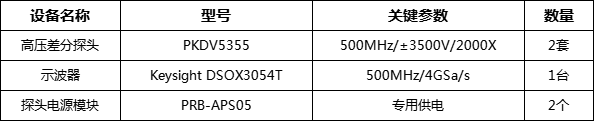

　　2.1 硬件配置

　　2.2 連接拓?fù)?/span>

　　IGBT測試點 → PKDV5355(2000X衰減) → 示波器CH1

　　↓

　　PKDV5355(200X衰減) → 示波器CH2(參考信號)

　　三. 實施細節

　　3.1 具體測試步驟

　　(1).探頭校準

　　使用示波器自帶的1kHz/5V方波信號源進行零偏校準

　　在200X模式下驗證衰減比精度(實測誤差<±1.5%)

　　(2).IGBT開關波形測試

　　將探頭正負極分別連接至：

　　正極：IGBT集電極(C極)

　　負極：IGBT發射極(E極)

　　設置2000X衰減模式(對應7V/div示波器量程)

　　(3).抗干擾處理

　　采用星型接地策略：所有探頭地線接至同一接地點

　　在示波器端啟用帶寬限制(200MHz)抑制高頻噪聲

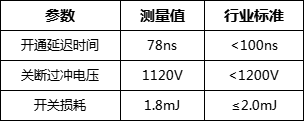

　　3.2 實測數據

　　四. 客戶收益

　　(1).精度提升

　　相較原用100MHz探頭，開關時間測量誤差從±5ns降低至±1ns

　　(2).成本優化

　　單次測試節省2小時人工調試時間

　　避免采購進口探頭(節省約$8,000/套)

　　(3).故障診斷

　　成功捕捉到原方案未發現的柵極振蕩現象(頻率12MHz)

　　5. 服務支持

　　提供3年質保(含2次免費校準服務)

　　7×24小時技術響應(實測平均響應時間<30分鐘)

　　定制化探頭附件(可選配高溫絕緣套件，支持125℃環境)
